特性
- 16位分辨率和单调性

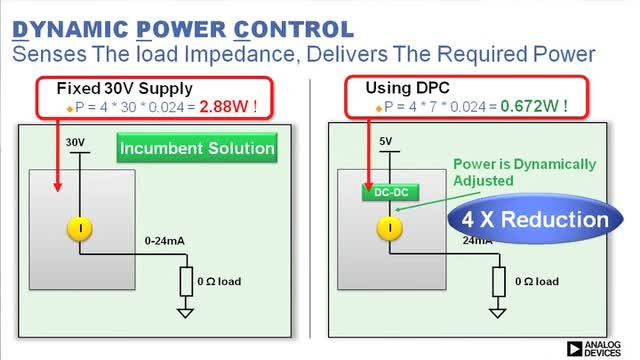

- 用于热管理的动态电源控制
- 电流和电压输出引脚可连接到一个引脚
- 电流输出范围：0 mA至20 mA、4 mA至20 mA或0 mA至24 mA
- 总非调整误差(TUE)：±0.05%（最大值）
- 电压输出范围（含20%超量程）：0 V至5 V、0 V至10 V、±5 V和±10 V
- 总非调整误差(TUE)：±0.04%（最大值）
- 用户可编程偏置与增益
- 片内诊断
- 片内基准电压源（±10 ppm/°C，最大值）
- 温度范围：-40°C至+105°C
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
AD5755-1 是一款四通道、电压和电流输出DAC，采用-26.4 V至+33V电源供电。片内动态电源控制功能基于为实现片内功耗最低而优化的 DC-DC 升压转换器，在电流模式下，可以在7.4 V至29.5 V范围内调节输出驱动器的电压，使封装功耗最小。各通道均有一个相应的CHART引脚，因此HART信号可以耦合到AD5755-1的电流输出端。
该器件采用多功能三线式串行接口，能够以最高30MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP和微控制器接口标准兼容。该接口还提供可选的CRC-8 分组差错校验功能，以及用于监控接口活动的看门狗定时器。
产品特色
- 用于热管理的动态电源控制
- 16位性能
- 多通道
- HART兼容性
- 过程控制
- 执行器控制
- PLC
- HART网络连接
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
2
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5755-1
文档
8
筛查
1 应用
全部
-
全部
-
数据手册
-
用户手册
-
应用笔记
全部
-
全部
-
英文
-
中文
-
日文
数据手册
3
更新 04/01/2011
英文
AD5755-1: Quad Channel, 16-Bit, Serial Input, 4 mA to 20 mA and Voltage Output DAC, Dynamic Power Control, HART Connectivity Data Sheet (Rev.H)
用户手册
3
更新 05/04/2011
英文
更新 05/04/2011
中文
更新 05/04/2011
日文
应用笔记
2
更新 03/20/2014
英文
更新 03/20/2014
中文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
参考资料
参考资料 9
解决方案设计及宣传手册 2
参考电路 1
器件驱动器 2
模拟对话 1
视频
3
设计资源 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD5755-1ACPZ |
64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)
|
|
|
| AD5755-1ACPZ-REEL7 |
64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)
|
|
- AD5755-1ACPZ
- 引脚/封装图-中文版
-
64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD5755-1ACPZ-REEL7
- 引脚/封装图-中文版
-
64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
6月 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD5755-1ACPZ
量产
AD5755-1ACPZ-REEL7
量产
3月 22, 2021
- 21_0061
AD5755-1 Datasheet Timing Specification Change
AD5755-1ACPZ
量产
AD5755-1ACPZ-REEL7
量产
8月 2, 2017
- 17_0051
AD5755-1: Edits to Digital Block resulting in Changes to Timing Specifications
AD5755-1ACPZ
量产
AD5755-1ACPZ-REEL7
量产
9月 23, 2014
- 14_0041
AD5755/AD5735, AD5757/AD5737 and AD5755-1: Change to PEC, Readback Operation and Recommended External Diode
AD5755-1ACPZ
量产
AD5755-1ACPZ-REEL7
量产
根据型号筛选
产品型号
产品生命周期
PCN
6月 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD5755-1ACPZ
量产
AD5755-1ACPZ-REEL7
量产
3月 22, 2021
- 21_0061
AD5755-1 Datasheet Timing Specification Change
8月 2, 2017
- 17_0051
AD5755-1: Edits to Digital Block resulting in Changes to Timing Specifications
AD5755-1ACPZ
量产
AD5755-1ACPZ-REEL7
量产
9月 23, 2014
- 14_0041
AD5755/AD5735, AD5757/AD5737 and AD5755-1: Change to PEC, Readback Operation and Recommended External Diode
AD5755-1ACPZ
量产
AD5755-1ACPZ-REEL7
量产
软件和型号相关生态系统
软件和型号相关生态系统
Software 4
器件驱动器
AD5755-1参考代码
FPGA/HDL
正在寻找评估软件？您可以在这里找到
配套部分 10
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
HART 接口解决方案2 |
||||
|
量产 |
低功耗HART调制解调器 |
|||
|
量产 |
集成精密振荡器的低功耗HART调制解调器 |
|||
|
标准数字隔离器3 |
||||
|
量产 |
四通道数字隔离器 |
|||
|
量产 |
四通道数字隔离器 |
|||
|
量产 |
四通道数字隔离器（4/0通道方向性） |
|||
|
串联基准电压源3 |
||||
|
量产 |
超紧凑精密 5.0 V 基准电压源 |
|||
|
量产 |
超低噪声XFET基准电压源，具有吸电流和源电流能力 |
|||
|
量产 |
超低噪声、5.0V LDO XFET®基准电压源，具有吸电流和源电流能力 |
|||
|
内部电源开关降压稳压器2 |
||||
|
推荐新设计使用 |
2A、700KHz异步降压型DC-DC开关调节器 |
|||
|
推荐新设计使用 |
3A、700KHz异步降压DC-DC开关调节器 |
|||
评估套件
评估套件 1
EVAL-AD5755-1

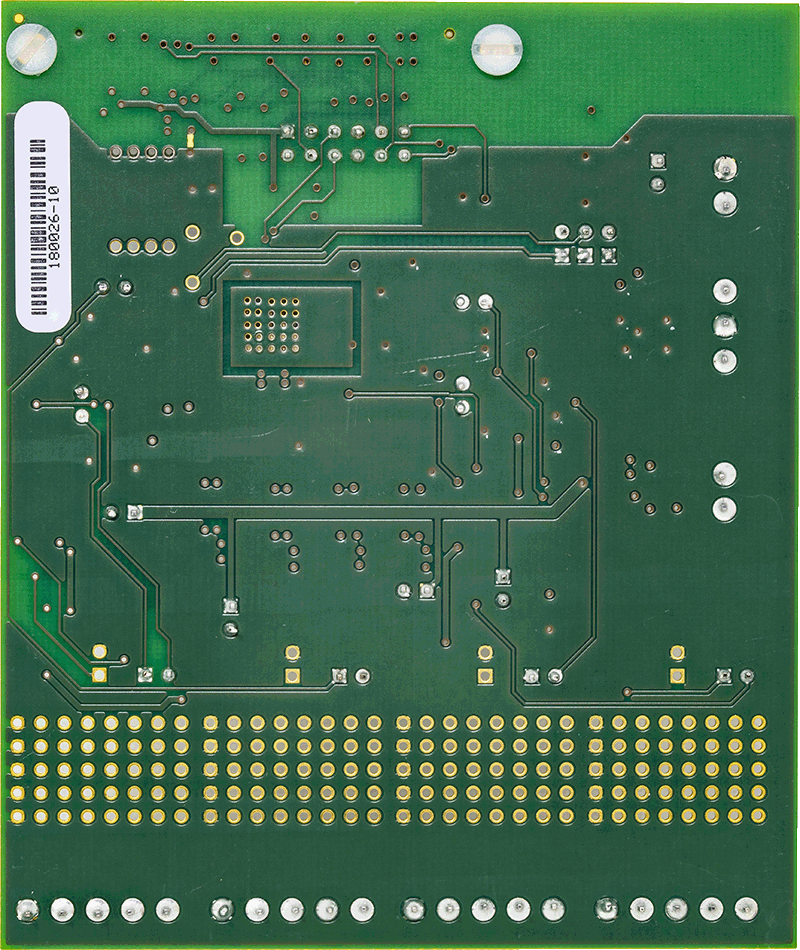

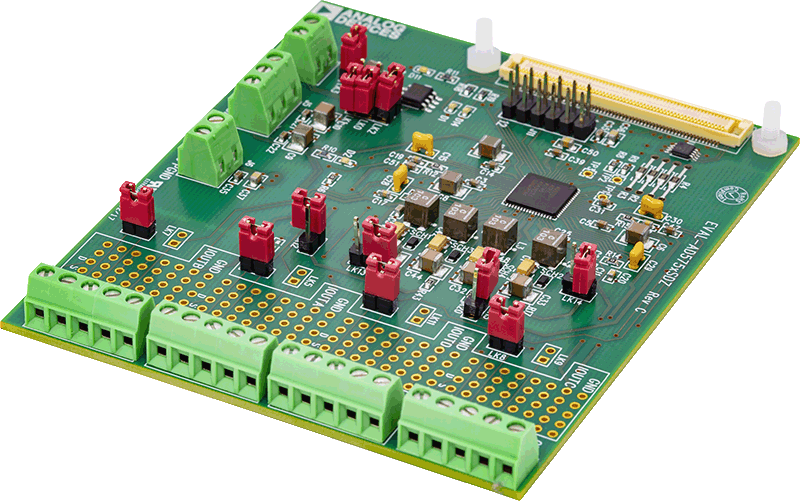

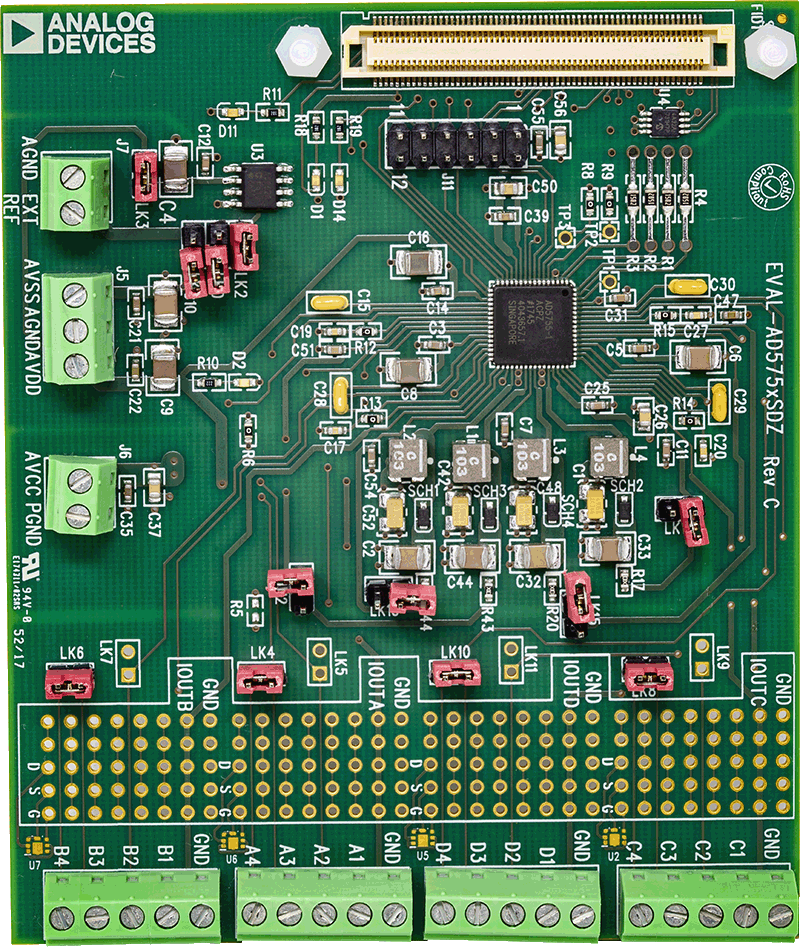

AD5755-1 评估板
