LT8301

推荐新设计使用

集成65V/1.2A开关的42VIN微功耗非光学隔离反激式转换器

数据手册 (Rev. B) 产品选型表
产品模型
18
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 2.7 至 42V 输入电压范围
  • 1.2A、65V 内部 DMOS 电源开关
  • 低静态电流：
    • 100μA (在睡眠模式)
    • 350μA (在运行模式)
  • 在重负载条件下执行边界模式运作
  • 在轻负载条件下执行突发模式 (Burst Mode®) 操作
  • 最小负载低于完整输出的 0.5% (典型值)
  • VOUT 采用单个外部电阻器来设定
  • 无需借助变压器第三绕组或光隔离器来实现稳压
  • 准确的 EN/UVLO 门限和迟滞
  • 内部补偿和软起动
  • 输出短路保护
  • 5 引脚TSOT-23 封装
LT8301
集成65V/1.2A开关的42VIN微功耗非光学隔离反激式转换器

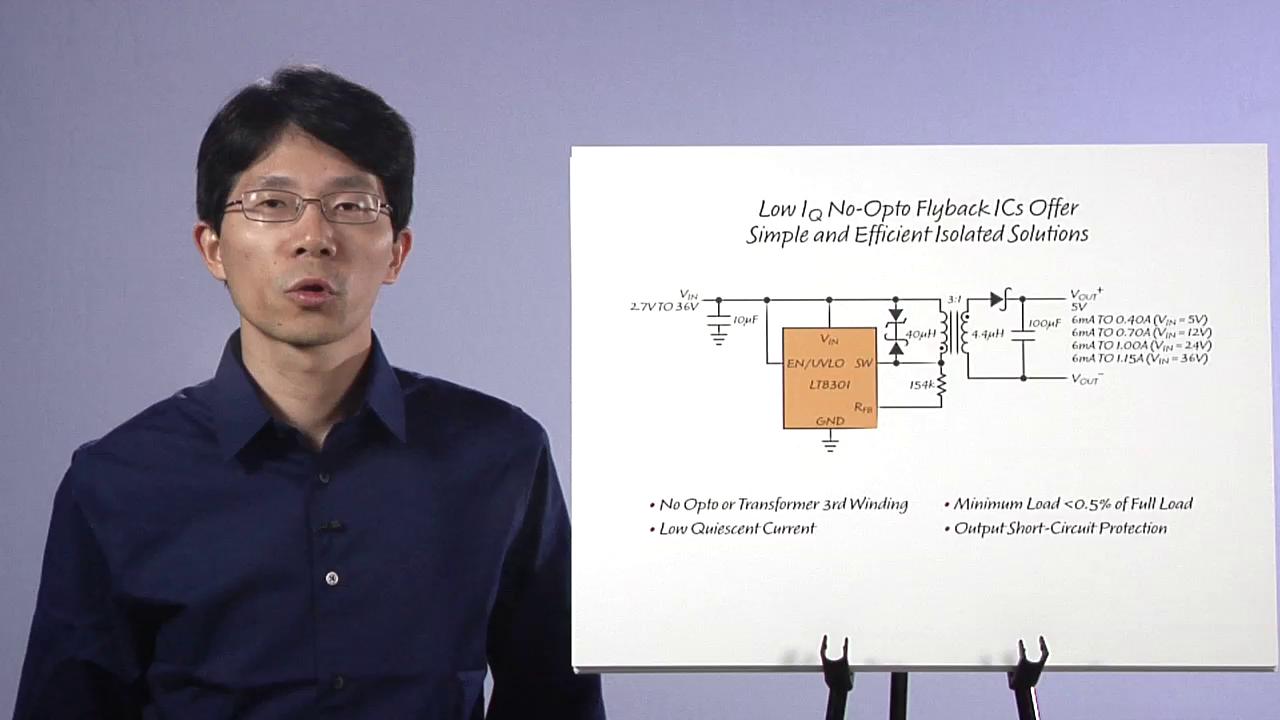

LT8301 Application Circuit LT8301 Pin Configuration LT8301 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

应用笔记 2

技术文章 6

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
浪涌抑制器、过压和过流保护 1
LT4363
推荐新设计使用 具电流限制功能的高电压浪涌抑制器
理想二极管电桥 1
LT4320
推荐新设计使用 理想二极管桥控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LT8301
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4

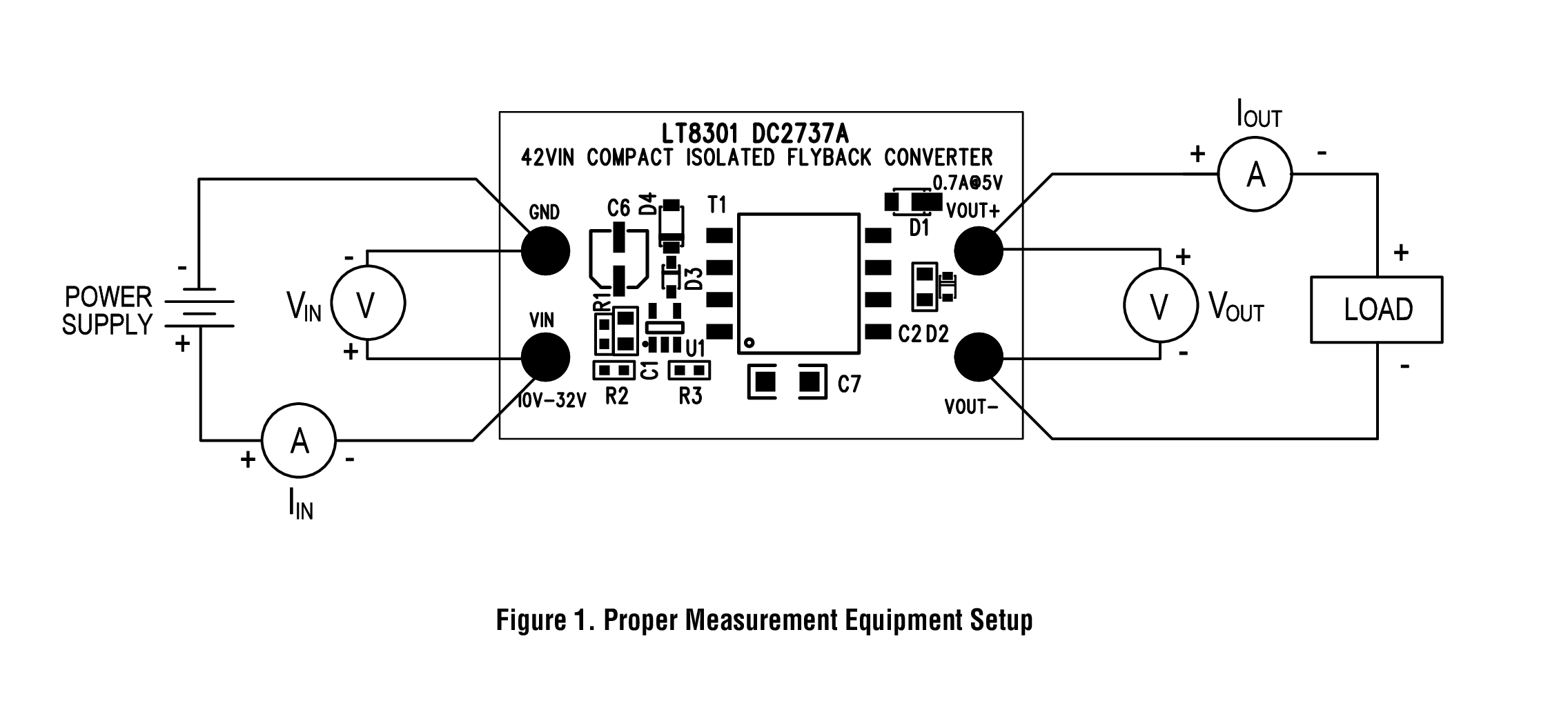

DC2737A

LT8301ES5 演示板 | No Opto 隔离型反激式转换器，VIN = 10V 至 32V，VOUT = 5V (在高达 700mA)

立即购买 更多内容

产品详情

演示电路 2737A 是一款采用 LT8301 的隔离型反激式转换器。该演示电路采用 10V 至 32V 输入产生 5V 输出，标称电压为 24V。输出电流能力随输入电压的升高而增加。该演示电路的待用输入电流在 VIN = 24V 时小于 950μA（典型值）。

eval board
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
DC2138B

LT8301ES5 隔离式演示板 | No-Opto 反激式，10V ≤ VIN ≤ 32V，VOUT = 5V (在 0.7A 至 1A)

立即购买 更多内容

产品详情

演示电路 2138B 是一款采用 LT8301 的隔离型反激式转换器。此演示电路可采用 10V 至 32V 输入产生 5V 输出，标称电压为 24V。输出电流能力随输入电压的升高而增加。该演示电路的待用输入电流在 VIN = 24V 时 < 950μA (典型值)。

DC2737A
LT8301ES5 演示板 | No Opto 隔离型反激式转换器，VIN = 10V 至 32V，VOUT = 5V (在高达 700mA)

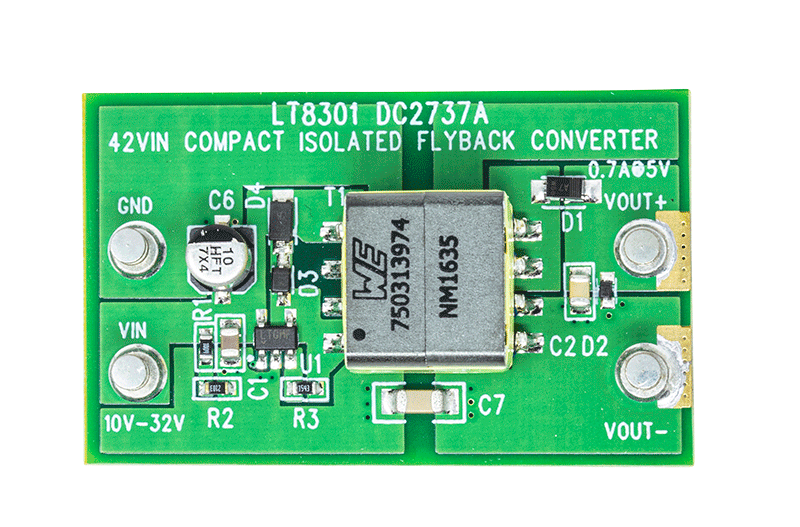

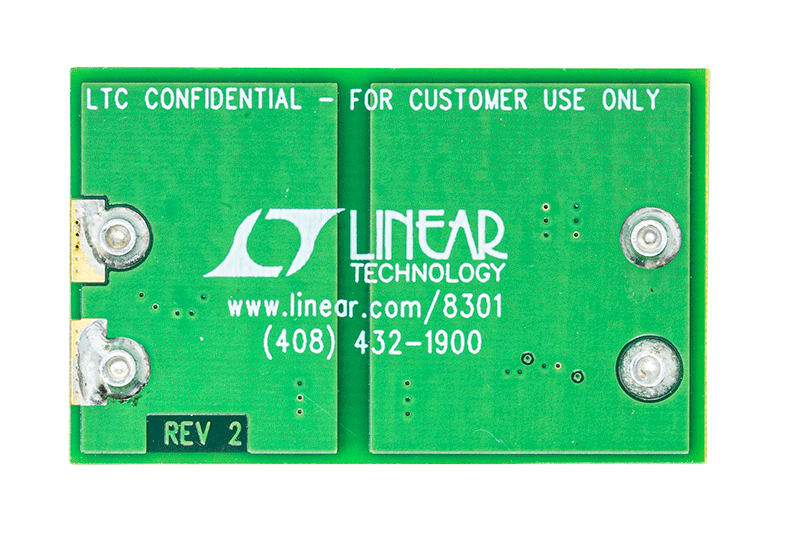

DC2737A Evaluation Board DC2737A Evaluation Board - Top View DC2737A Evaluation Board - Bottom View DC2737A
DC2138B
LT8301ES5 隔离式演示板 | No-Opto 反激式，10V ≤ VIN ≤ 32V，VOUT = 5V (在 0.7A 至 1A)

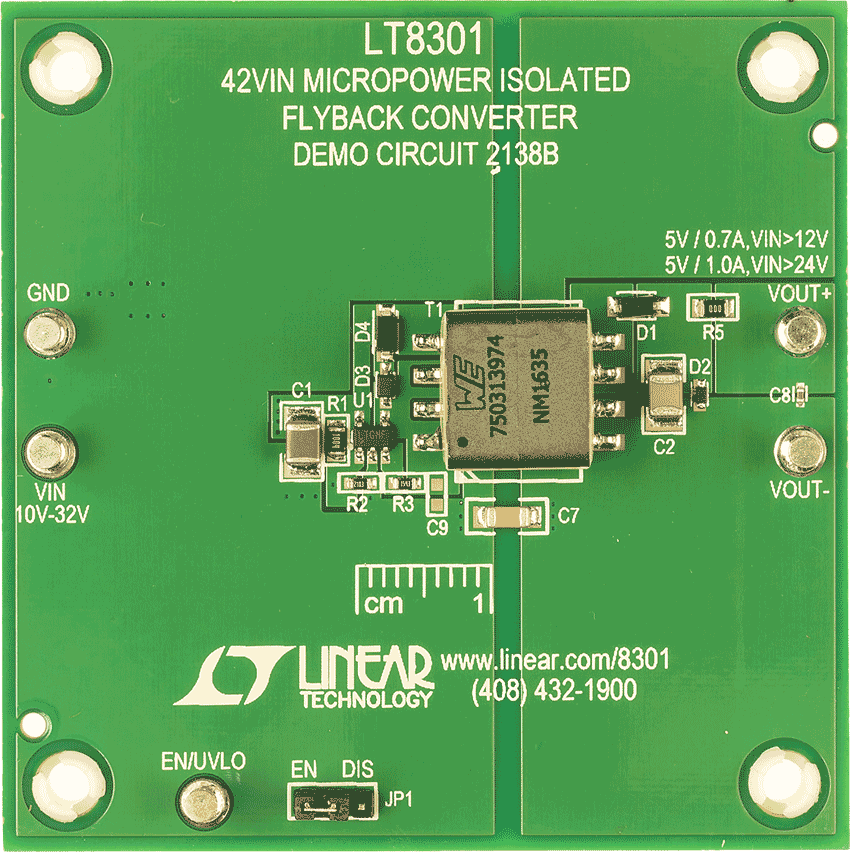

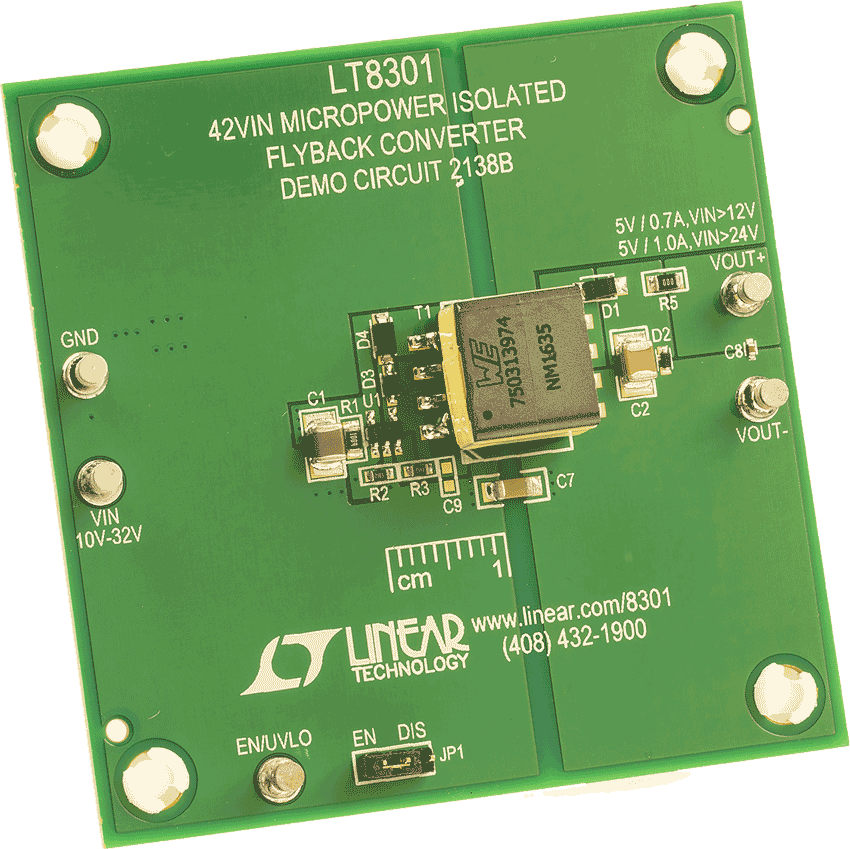

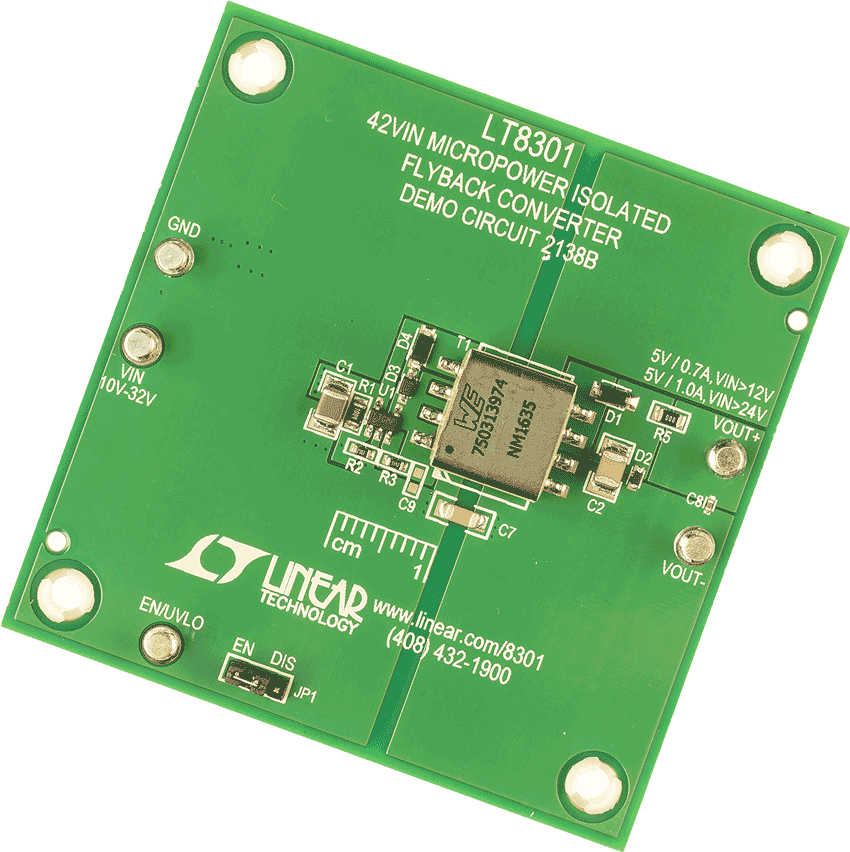

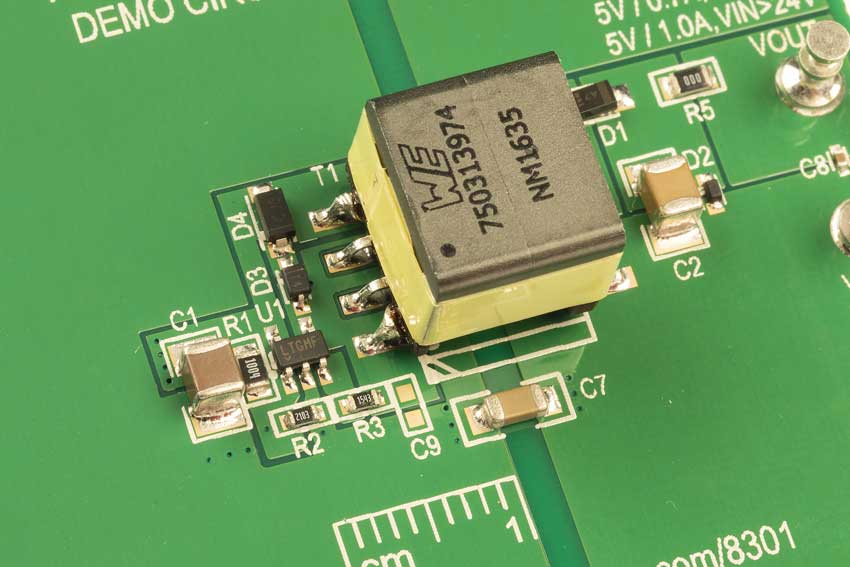

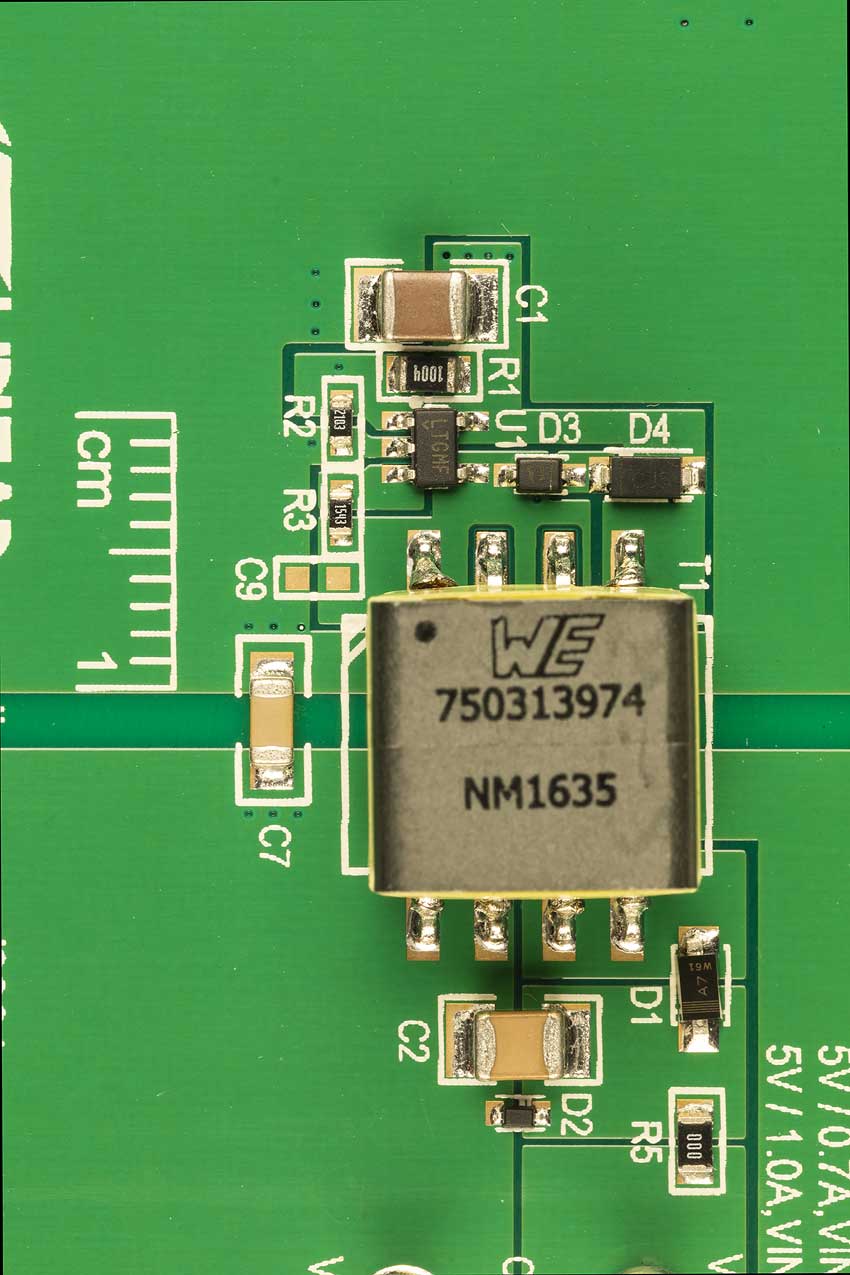

DC2138B Demo Board DC2138B Demo Board DC2138B Demo Board DC2138B Demo Board DC2138B Demo Board DC2138B - Schematic
