ADUM3165

用于隔离USB 2.0高速、全速和低速应用的3.75 kV RMS数字隔离器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • USB 2.0 信号自动检测低速、全速和高速连接
    • 1.5 Mbps、12 Mbps 和 480 Mbps 数据速率
  • 用于上游和下游端口的双向 USB 隔离器
    • 重新驱动和高速数据重新定时,以消除输入抖动和睁眼
    • 灵活的时钟输入选项
  • 每侧 4.5 V 至 5.5 V VBUSx 或 3 V 至 3.6 V 操作
    • 21 mA 典型空闲、低速或全速模式供电电流
    • 48 mA 典型空闲、高速模式供电电流
  • USB 2.0 挂起 (L2) 或断开时的超低功耗待机
    • 1.7 mA 典型低功耗待机、上游供电电流
    • 20 μA 典型低功耗待机、上游供电电流
  • ±6000 V IEC 61000-4-2 ESD 跨隔离栅保护
  • 通过 CISPR32/EN55032 B 类排放检测
  • 高共模瞬变抗扰度:50 kV/μs(典型值)
  • 安全和监管审批(申请中)
    • UL(申请中):3750 V rms 持续 1 分钟,符合 UL 1577 标准
    • CSA 元件验收通知 5A(申请中)
      • IEC 62368-1、IEC 61010-1 和 IEC60601-1
    • VDE 符合性证书(申请中)
      • DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
      • VIORM = 849 V峰值(工作电压)
  • 工作温度范围:−55°C 至 +125°C
  • 爬电距离和净空为 5.3 mm 的紧凑型 20 引脚 SSOP
更多细节
show more Icon

ADuM3165/ADuM31661 均为采用ADI公司iCoupler®技术的USB 2.0端口隔离器,可根据需要动态支持所有USB 2.0数据速率:低速(1.5 Mbps)、全速(12 Mbps)或高速(480 Mbps)。这些器件支持具有自动速度协商功能的主机隔离以及外设隔离。

对高速数据进行重定时以降低抖动,同时需要外部时钟信号或晶振输入。ADuM3165在上游侧支持时钟或晶振输入,而ADuM3166在下游侧支持时钟或晶振输入,同时提供两种选项以满足系统设计要求。

下游(第2侧)低功耗待机模式支持具有有限可用功耗的应用,如电池供电外设。上游(第1侧)待机电流满足USB 2.0要求以挂起操作。

这些器件的额定温度范围为-55°C至+125°C扩展工业温度范围,提供紧凑型20引脚纤薄小型封装(SSOP),具有5.3 mm爬电距离和电气间隙。

应用

  • USB外设、USB主机和USB集线器隔离
  • 电子测试与测量设备
  • 医疗设备和集成PC
  • 用于调试或升级的工业PC和隔离USB端口
  • USB隔离器模块和USB电缆隔离器

1 受美国专利5,952,849、6,873,065、6,903,578、以及7,075,329号保护。其他专利正在申请中。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADUM3165BRSZ
  • HTML
  • HTML
ADUM3165BRSZ-RL
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

EVAL-ADuM3165

评估用于隔离式 USB 2.0 高速、全速和低速的 ADuM3165/ADuM3166 3.75 kV RMS 数字隔离器

zoom

EVAL-ADuM3165

评估用于隔离式 USB 2.0 高速、全速和低速的 ADuM3165/ADuM3166 3.75 kV RMS 数字隔离器

评估用于隔离式 USB 2.0 高速、全速和低速的 ADuM3165/ADuM3166 3.75 kV RMS 数字隔离器

特性和优点

  • 支持 USB 2.0 数据传输
    • 低速 (1.5 Mbps)
    • 全速 (12 Mbps)
    • 高速 (480 Mbps)
  • USB Type C(上行)和 USB Type A(下行)连接器
  • 来自电缆或外部电源的上游 5 V 电源
  • 来自外部电源的下游电源
  • 接受 3.3 V 或 5 V 外部电源
  • 下游侧 PGOOD(电源良好)指示灯
  • 连接测试点的选项
  • 20 引脚、SSOP 封装选项,爬电距离为 5.3 mm

产品详情

EVAL-ADuM3165EBZ 和 EVAL-ADuM3166EBZ 可以快速轻松地评估 ADuM3165 和 ADuM3166 USB 隔离器,无需额外组件,即可直接连接到 USB 主机和外设。ADuM3165/ADuM3166 采用 ADI 公司的 iCoupler® 技术,将隔离器通道、USB 收发器、电源和时序电路、控制逻辑和内部端电极、上拉和下拉元件集成到单个 20 引脚、紧凑型收缩小外形封装 (SSOP) 封装中。

这些评估板针对隔离器的每一侧都有单独的接地平面和电源平面。这种分离使我们能够对 ADuM3165/ADuM3166 进行评估,这些套件的两侧之间具有电气隔离。但这些板没有经过高电压安全认证,并且只能由合格的人员进行测试。

可以从连接的 USB 主机向上游侧提供电源,而下游侧需要外部电源。

有关 ADuM3165/ADuM3166 的完整详细信息,请参阅 ADuM3165/ADuM3166 的数据手册。在使用 EVAL-ADuM3165EBZ 或 EVAL-ADuM3166EBZ 时,必须同时参阅本用户指南。

参考电路

参考电路 1

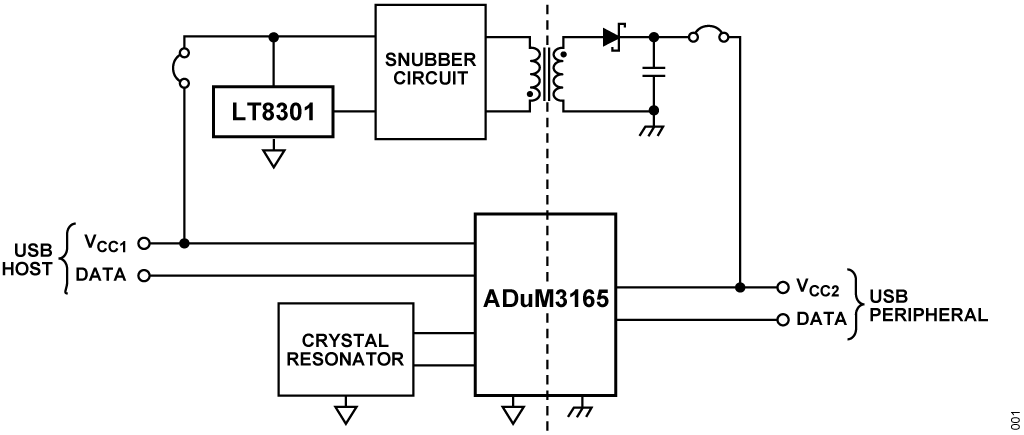

Figure 1. CN0550 Simplified Block Diagram

Low/Full/High-Speed USB 2.0 Isolator with Isolated Power

zoomopens a dialog

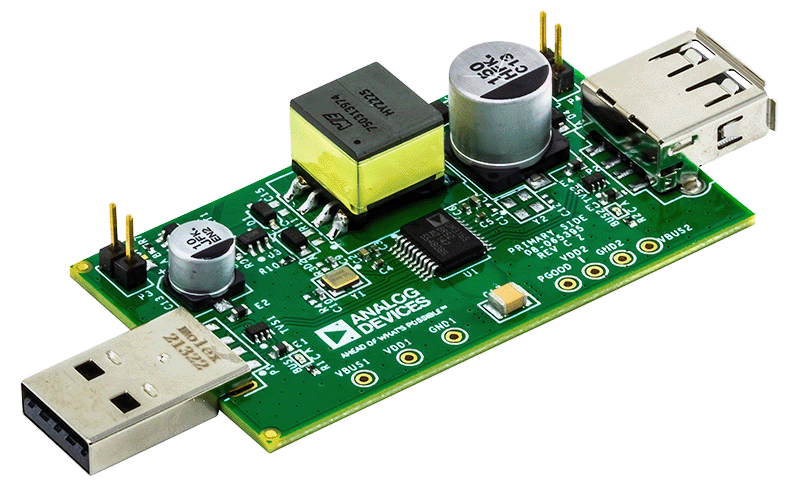

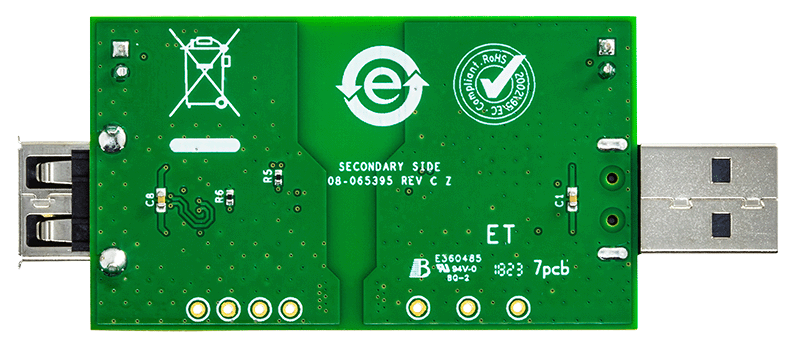

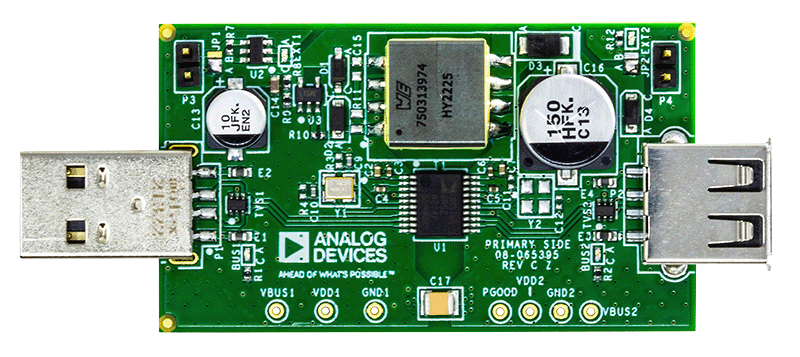

CN0550

Low/Full/High-Speed USB 2.0 Isolator with Isolated Power

CN0550

参考设计

tooltip Info:参考设计
Low/Full/High-Speed USB 2.0 Isolator with Isolated Power

特性和优点

  • Isolated Low-speed, Full-speed, and High-speed USB 2.0
  • Auto Negotiation of USB Interface Speed
  • Delivers Isolated Power from the Host
  • Isolation Rating up to 1.75kV RMS
  • Standard USB Type A Connectors onboard
查看参考设计详情 external link
