概览

优势和特点

  • 3V 至 42V 输入电压范围
  • 3.6A, 65V 内部 DMOS 电源开关
  • 低静态电流:
    • 休眠模式下为 106µA
    • 有源模式下为 380µA
  • 支持重负载准谐振边界模式
  • 低纹波轻载 Burst Mode® 运行
  • 最小负载为全输出的 <0.5%(典型值)
  • 无需变压器第三绕组或光隔离器即可进行输出电压调节
  • 精确的 EN/UVLO 阈值和滞后
  • 内部补偿和软启动
  • 可对输出二极管进行温度补偿
  • 输出短路保护
  • 耐热性能增强型 8 引脚 SO 封装
  • 符合面向汽车应用的 AEC-Q100 标准

产品详情

LT8302/LT8302-3是一款单芯片微功耗隔离反激式转换器。该器件从原边反激式波形直接对隔离输出电压采样,无需第三绕组或光隔离器进行调节。输出电压通过两个外部电阻和第三个可选温度补偿电阻进行编程。边界工作模式提供一种具有出色负载调整率的小型解决方案。低纹波突发工作模式可在小负载时保持高效率,同时使输出电压纹波最小。散热增强型8引脚SO封装中集成了3.6A、65V DMOS功率开关以及所有高压电路和控制逻辑。

LT8302/LT8302-3在3V至42V的输入电压范围内工作,最多可提供18W的隔离输出功率。高集成度、使用边界和低纹波突发模式可实现易于使用的低元件数和高效率隔离电源传输应用解决方案。

应用

  • 隔离汽车、工业、医疗电源
  • 隔离辅助/管理电源

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

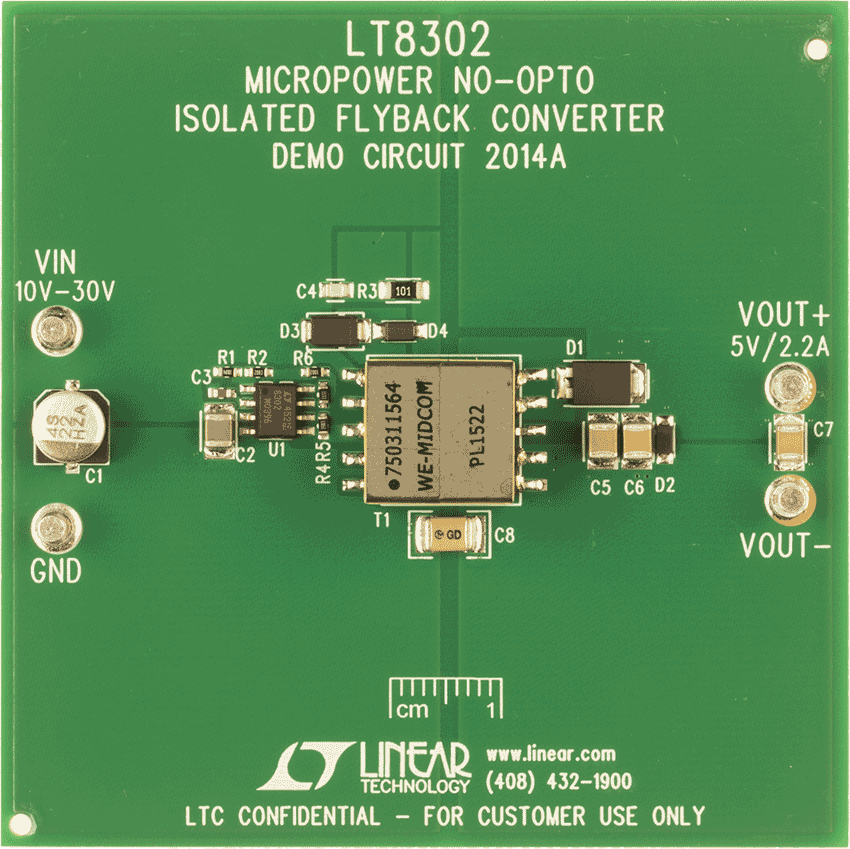

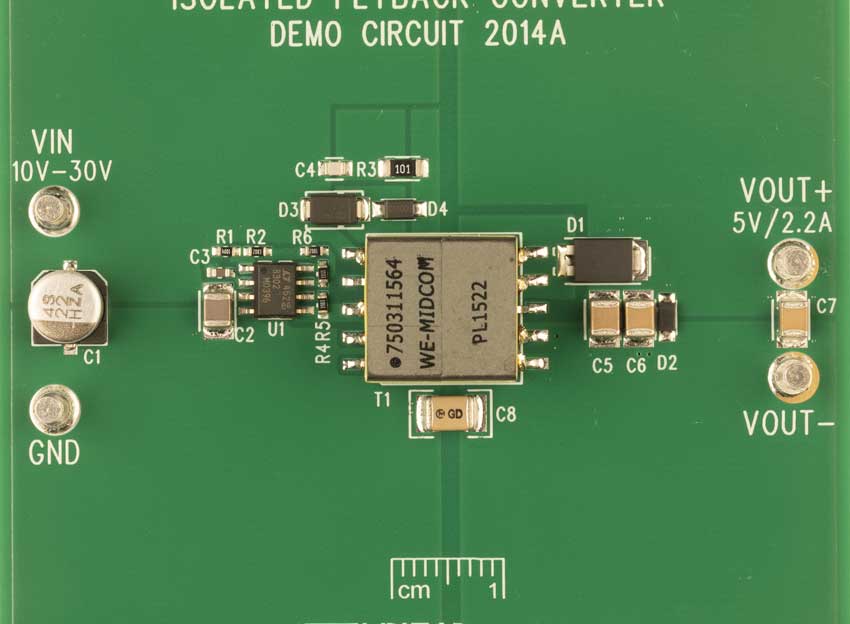

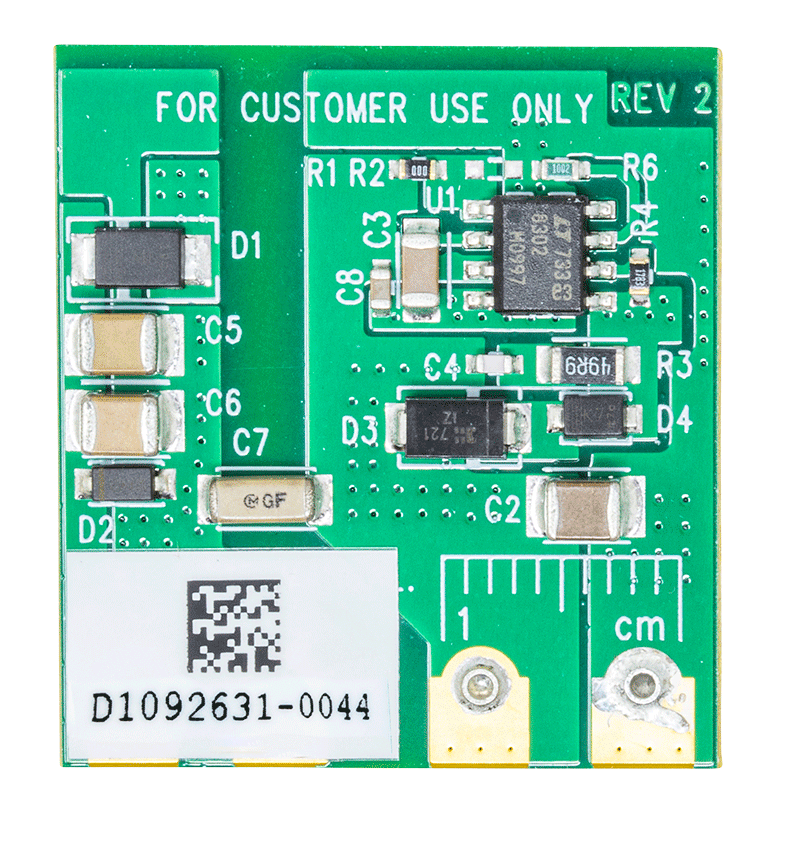

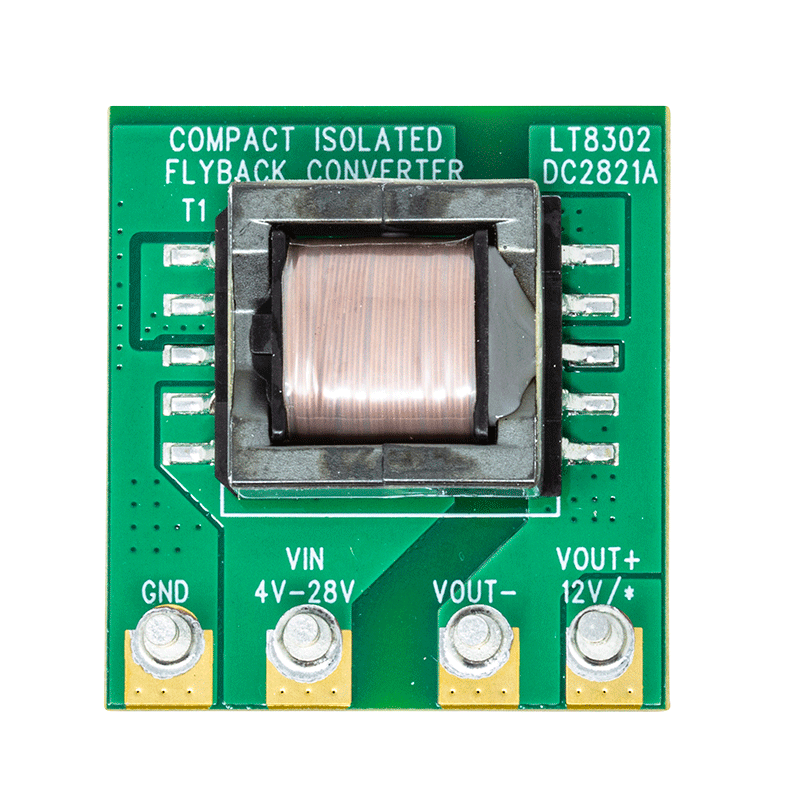

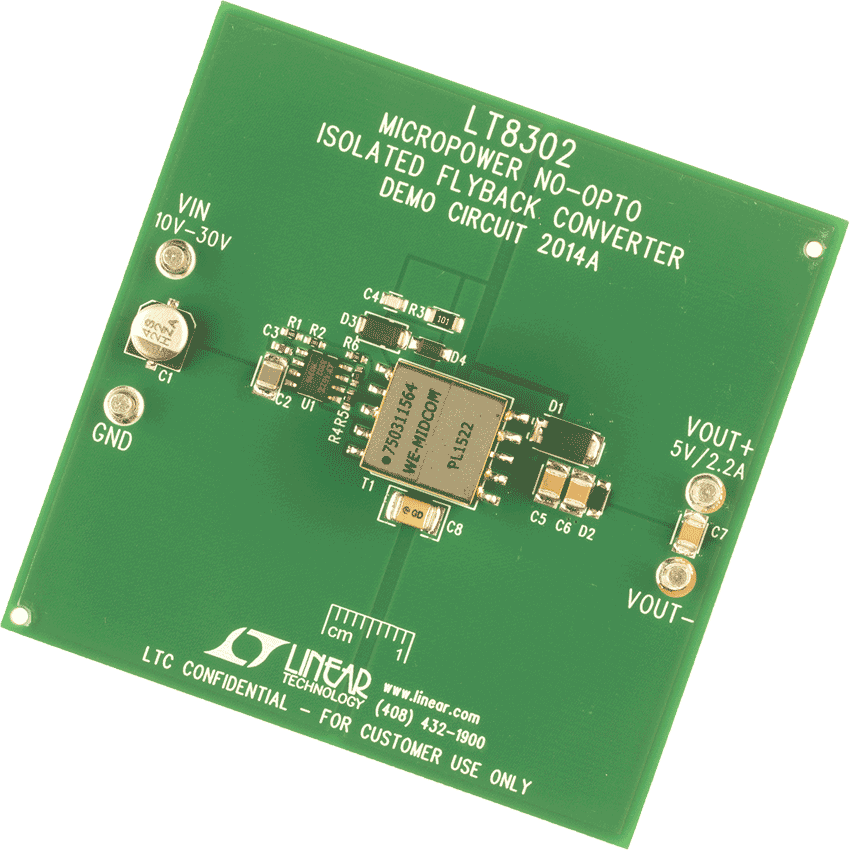

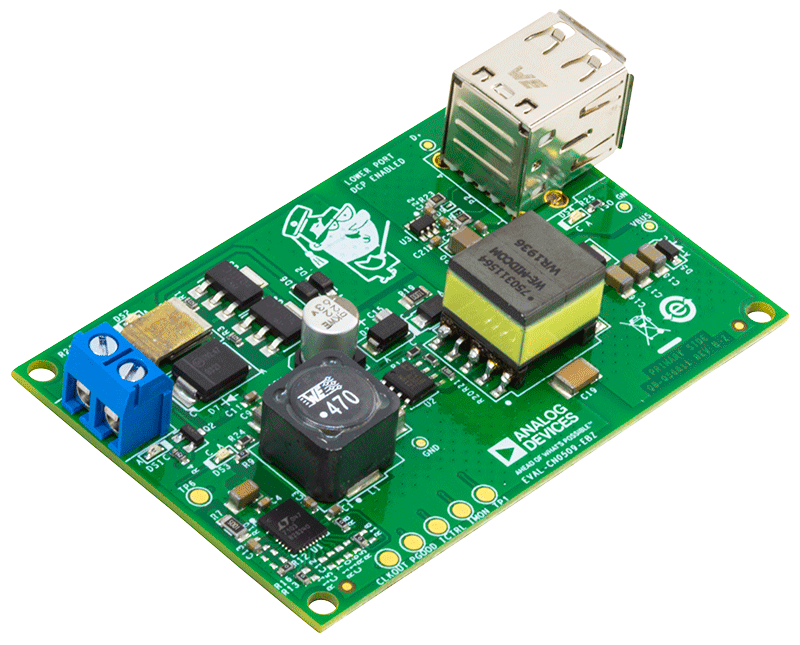

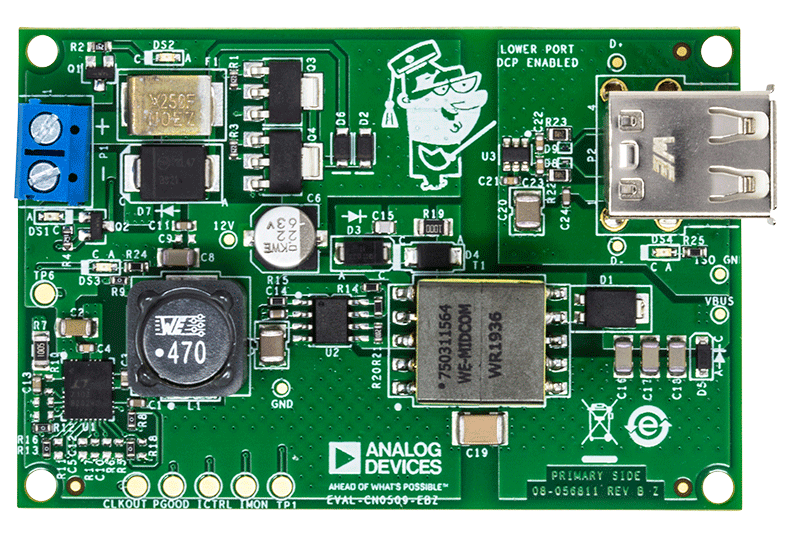

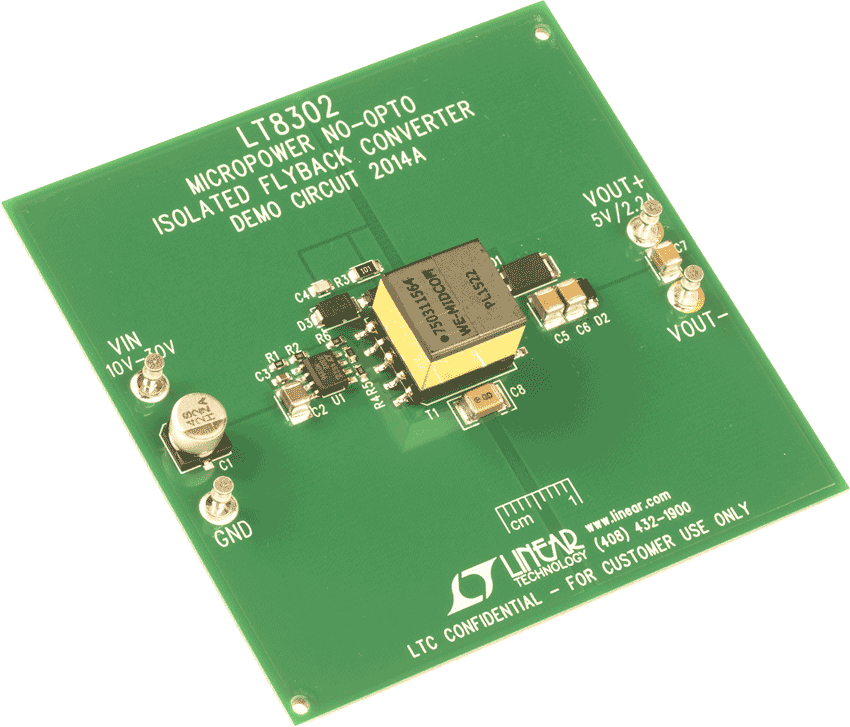

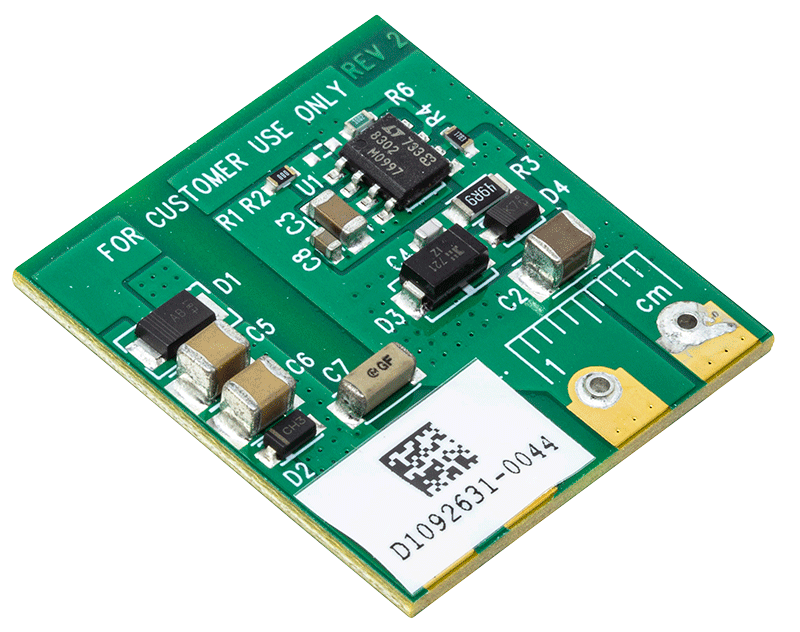

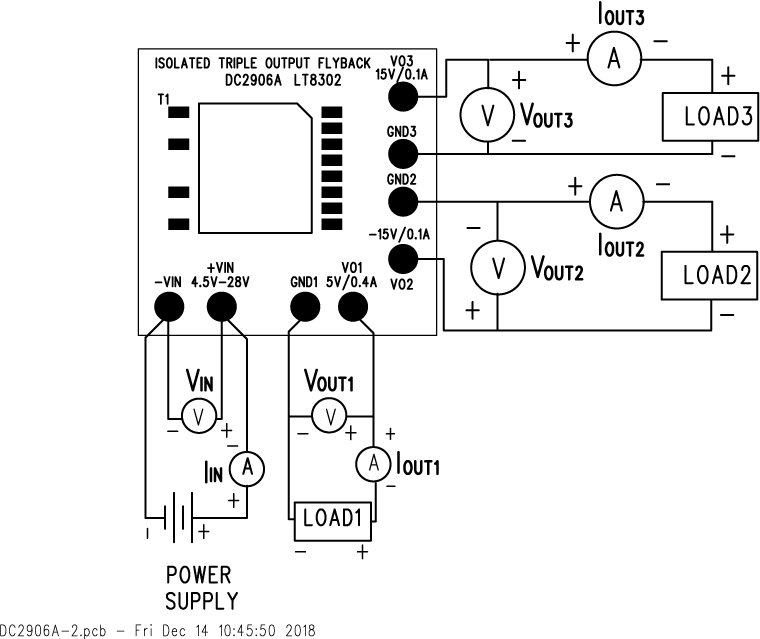

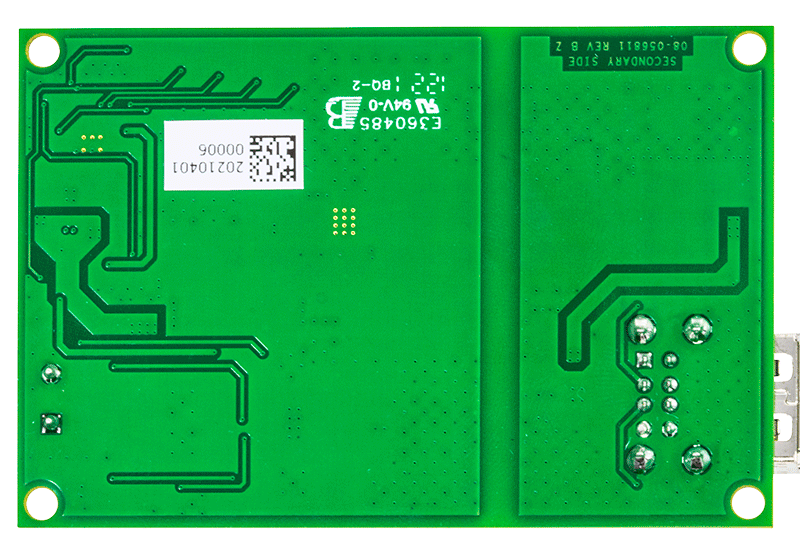

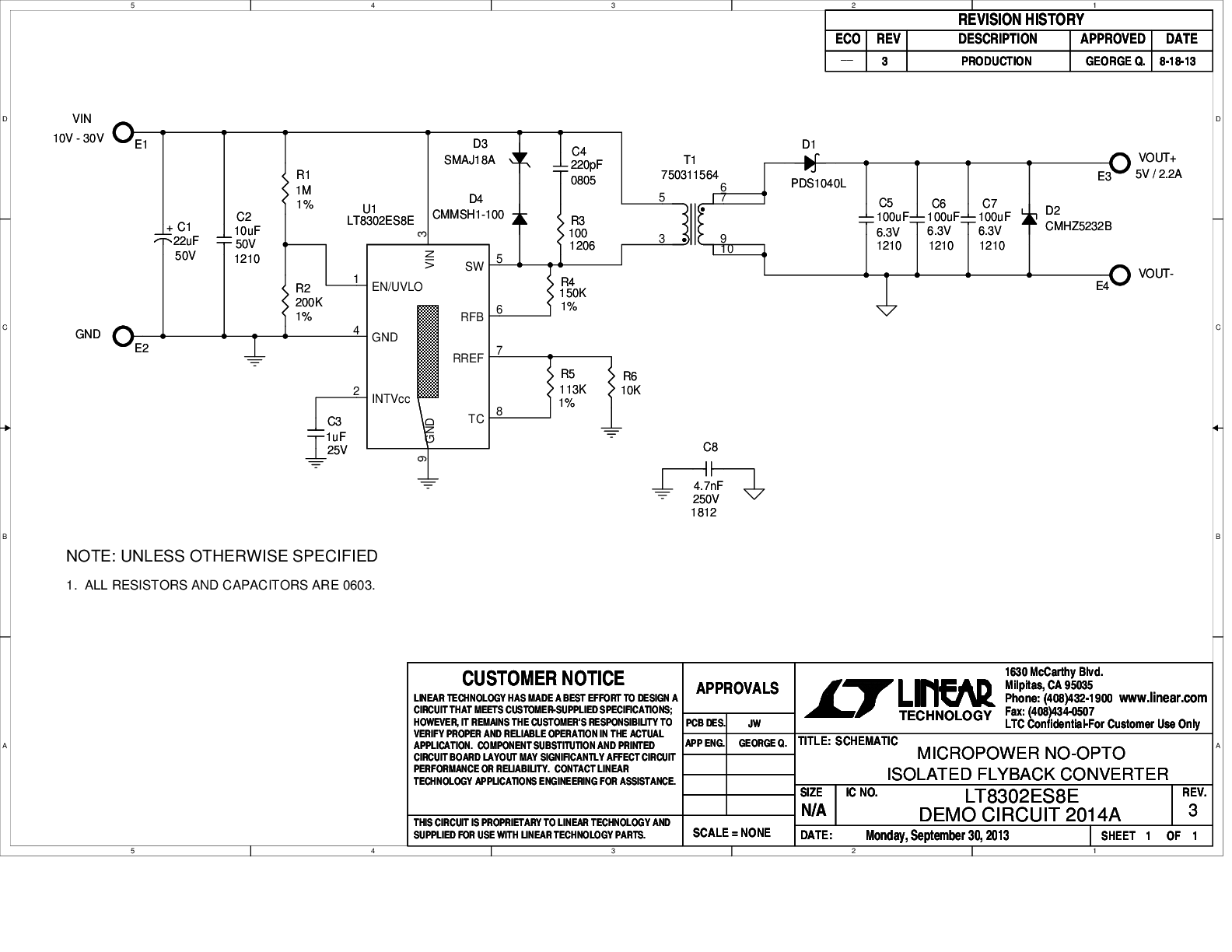

评估套件 (3)
