概览

产品详情

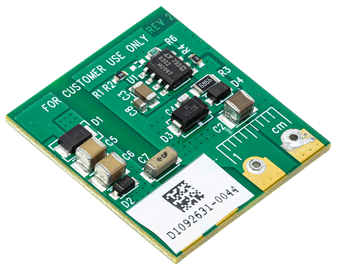

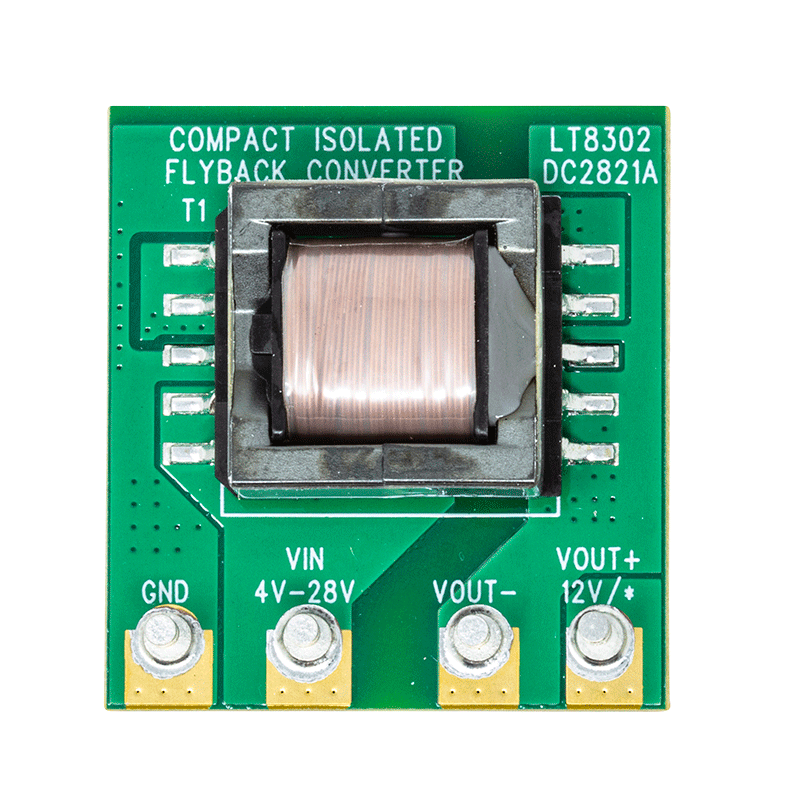

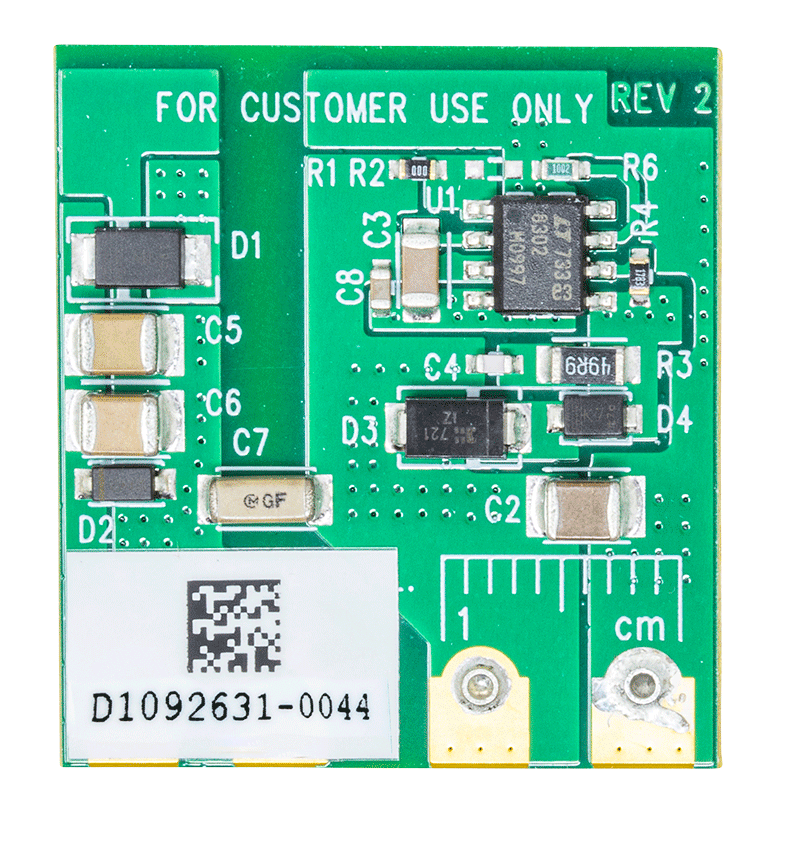

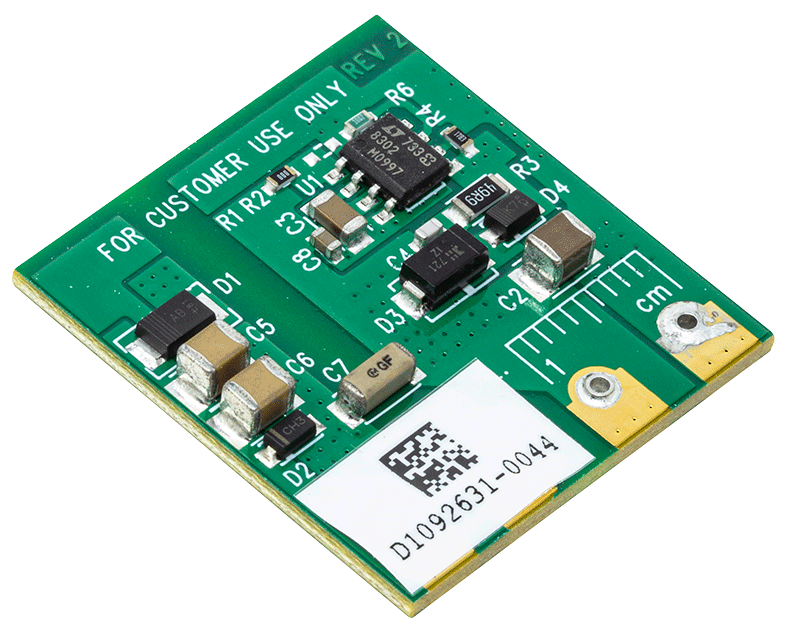

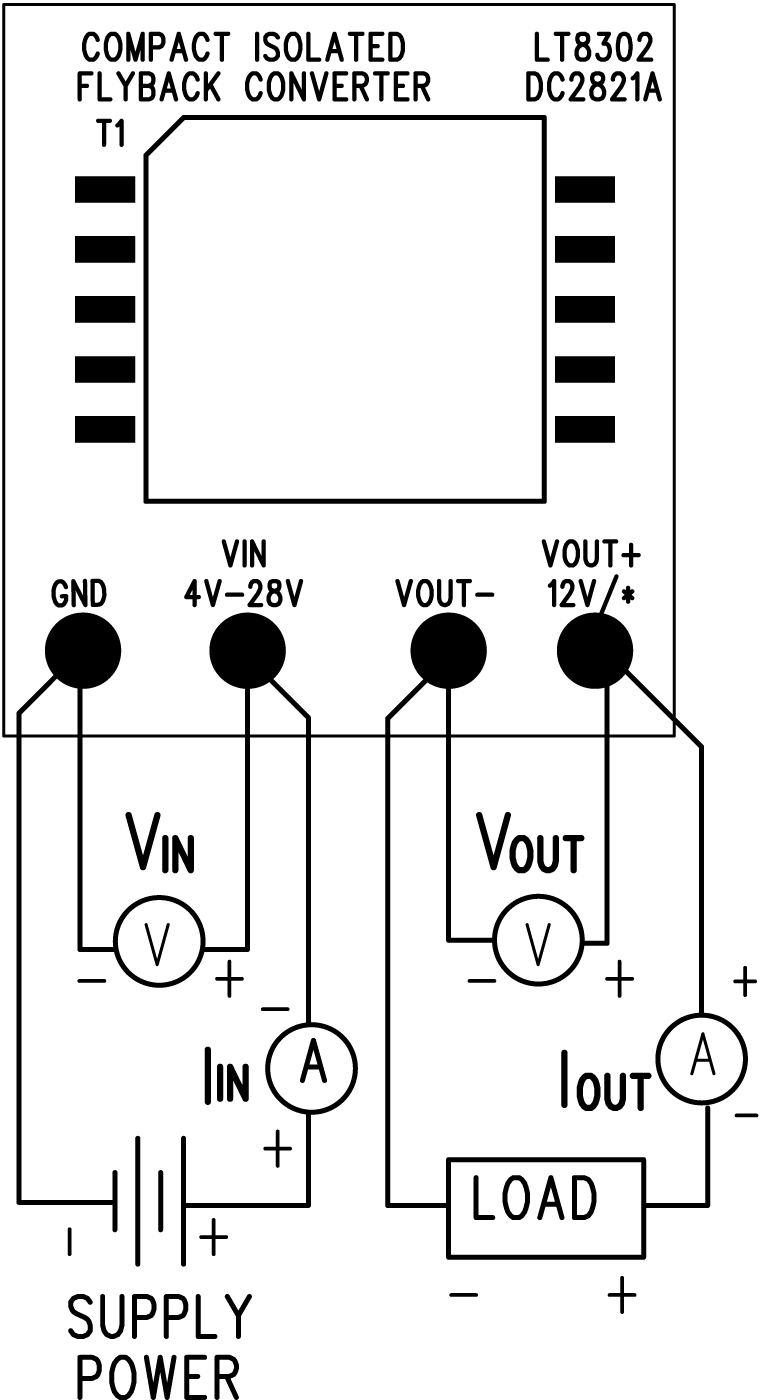

演示电路2821A是一款紧凑型无光隔离反激式转换器，采用了LT8302。DC2821A输出12V，并保持 ±1% (典型值) 调节，负载电流范围为5mA至1.4A，输入电压范围为4V至28V。输出电流能力随输入电压升高而增加。

在电源开关断开后，变压器漏感会在主端上引起电压尖峰。为了将该漏感尖峰限制在 MOSFET 65V 的额定电压之内，安装了 RC 吸振器和 TVS 箝位器以抑制振铃，并将 MOSFET 漏极电压箝位至安全水平。

使用预先设计的变压器，可以轻松修改演示电路以适应不同的应用。

LT8302 数据手册提供了完整的器件和工作原理说明以及应用信息。必须将数据手册和 DC2821A 的快速入门指南配合阅读。
