概览
优势和特点
- 双路降压和单路升压型同步控制器
- 宽偏置输入电压范围：4.5V 至 60V
- 在冷车发动期间到低至 2.2V 输入电源电压时输出保持在调节状态
- 降压和升压输出电压高达 60V
- 可调栅极驱动电平：5V 至 10V (OPTI-DRIVE)
- 无需外部自举二极管
- 低工作 IQ：29μA (一个通道接通)
- 100% 占空比 (对于升压同步 MOSFET)
- 可锁相频率 (75kHz 至 850kHz)
- 可编程固定频率 (50kHz 至 900kHz)
- 非常低压差操作：99% 占空比 (降压)
- 低停机 IQ：3.6μA
- 固定或可调升压输出电压可节省 IQ

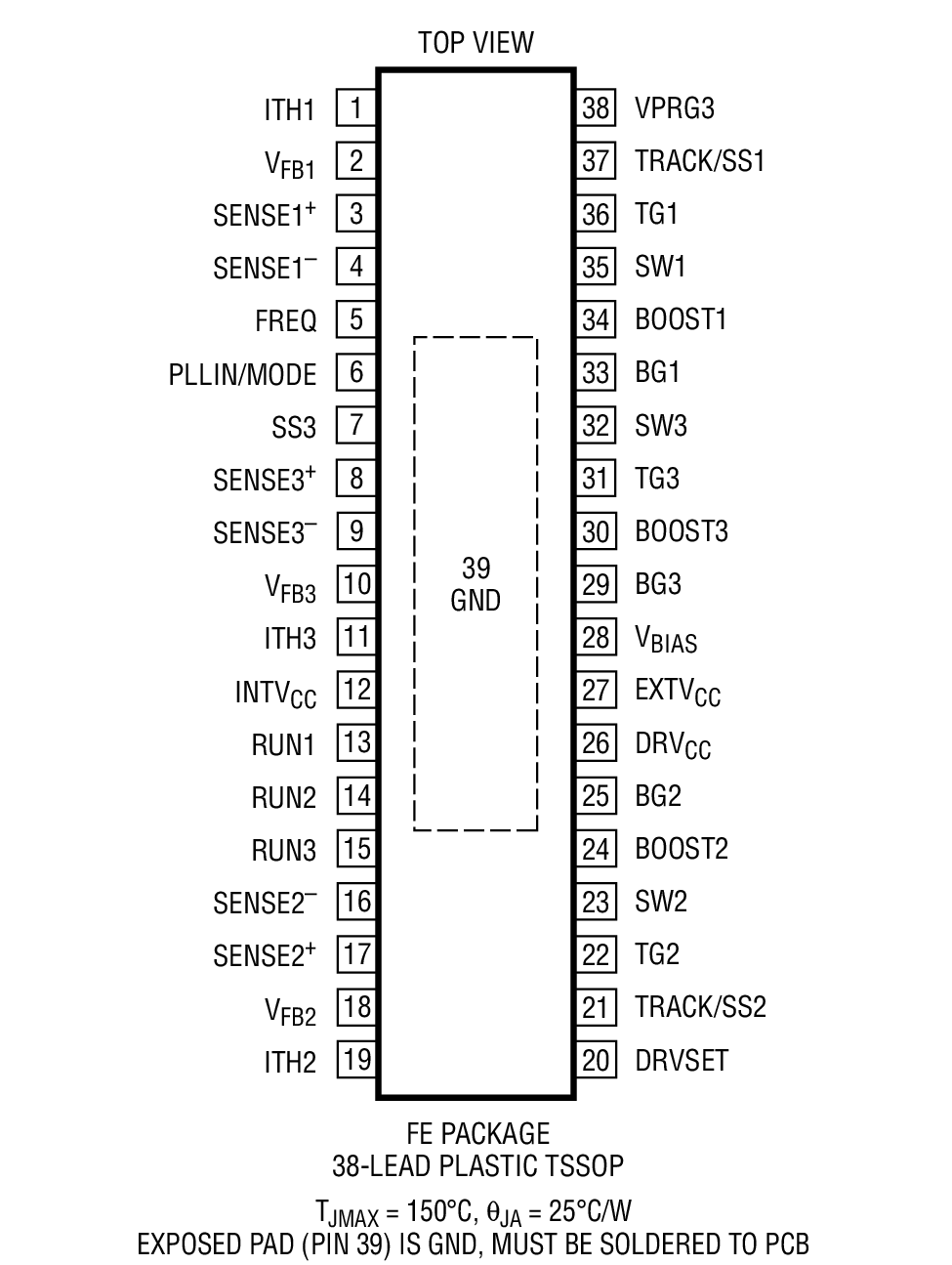

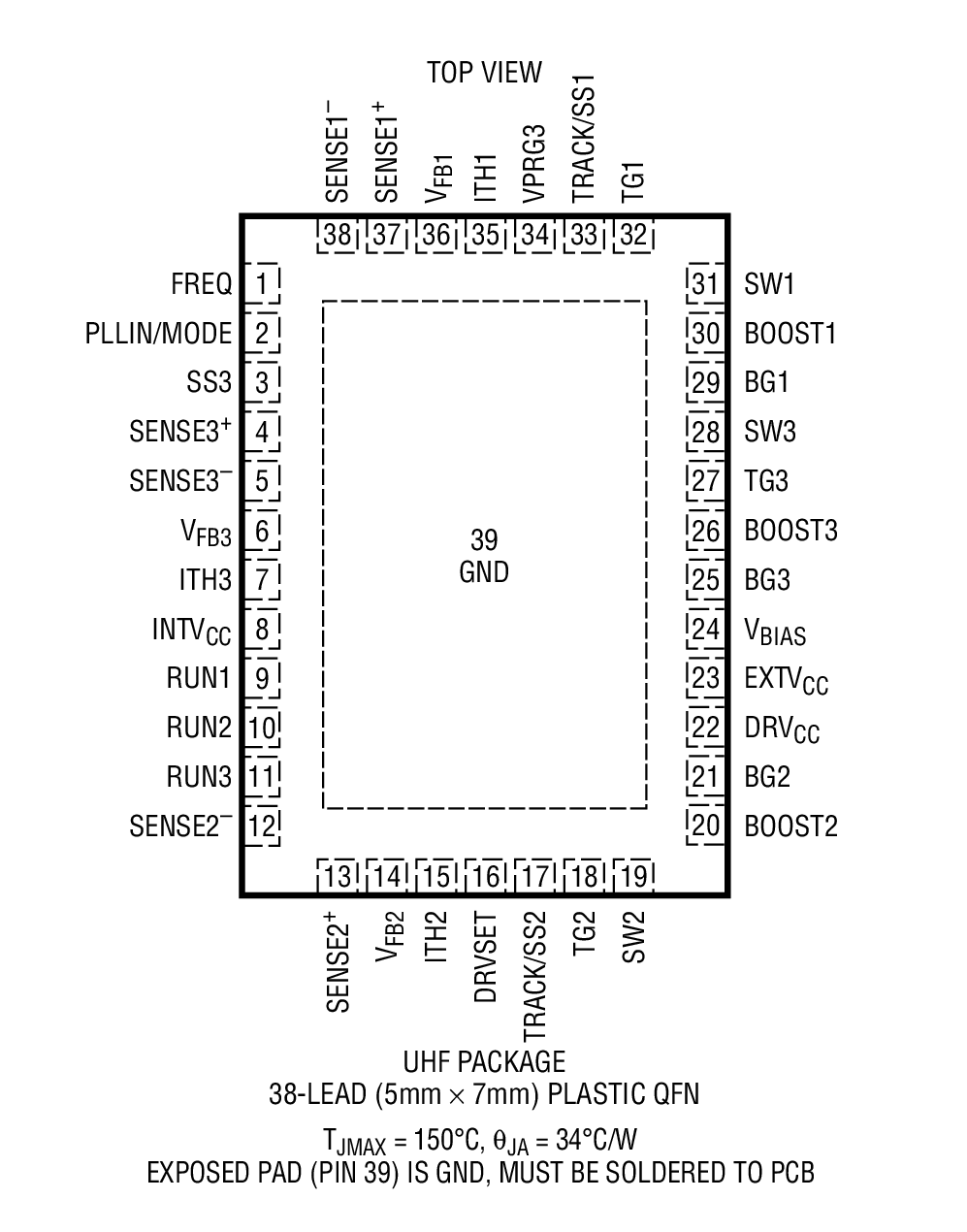

- 小外形 38 引脚 5mm x 7mm QFN 封装和 TSSOP 封装
产品详情
LTC®3899 是一款高性能三路输出 (降压 / 降压 / 升压) DC/DC 开关稳压器控制器，用于驱动全 N 沟道同步功率 MOSFET 级。该器件运用了一种恒定频率电流模式架构，因而可提供一个高达 850kHz 的可锁相频率。LTC3899 在一个 4.5V 至 60V 的宽输入电源范围内运作。当从升压转换器的输出或另一个辅助电源对其施加偏置时，LTC3899 能在启动之后依靠一个低至 2.2V 的输入电源来操作。

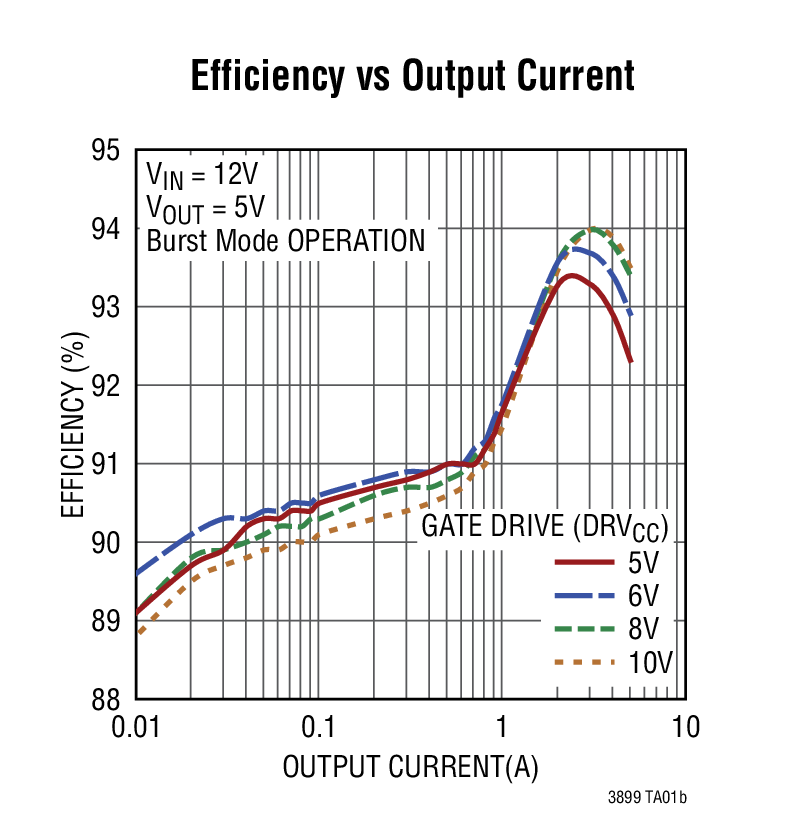

LTC3899 的栅极驱动电压可设置在 5V 至 10V 之间，以允许使用逻辑电平或标准电平 FET 并较大限度地提高效率。上管栅极驱动器中的内部开关免除了增设外部自举二极管的需要。29μA 的无负载静态电流延长了电池供电型系统中的工作寿命。OPTI-LOOP® 补偿的运用允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。
应用
- 汽车上 “始终保持接通” 的系统和起-停系统
- 分布式 DC 电源系统
- 多输出降压-升压应用
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
文档
Reliability Data (1)
用户手册 (1)
工具及仿真模型
LTspice中提供以下器件型号：
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：

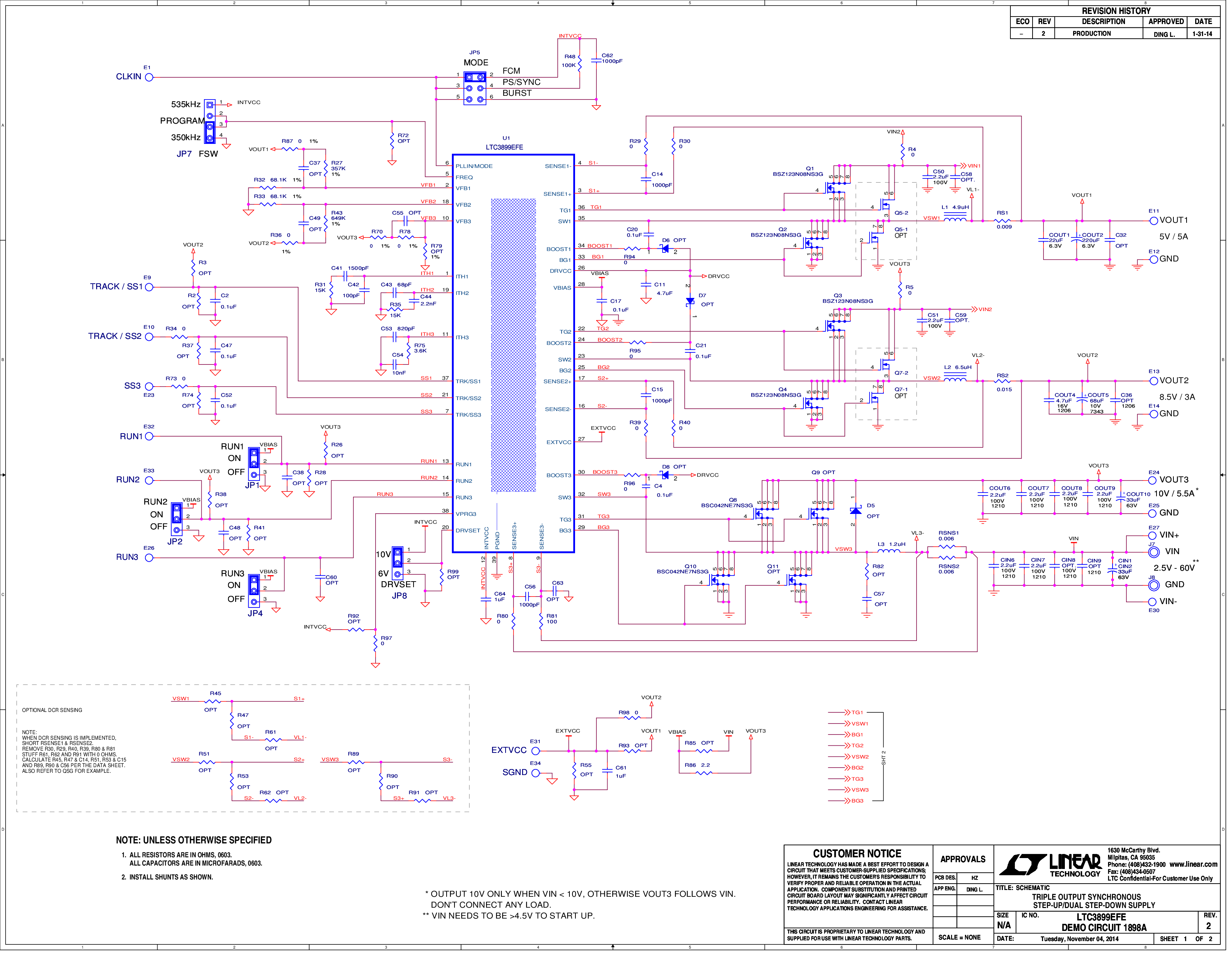

参考电路 (1)
