ADP5061

利用电源线和USB模式兼容性的微型I2C可编程线性电池充电器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 2.6 mm x 2 mm WLCSP封装
  • 可通过I2C实现完全编程
  • 灵活的数字控制输入
  • LDO模式下的交流充电器电流最高可达2.1 A
  • 输入电压范围：4.0 V至6.7 V
  • 可耐受的输入电压：-0.5 V至+20 V （USB VBUS）
  • 完全兼容USB 3.0以及USB电池充电规范1.2
  • 内置电流检测及限制功能
  • 电池与充电器输出间的电池隔离FET低至30 mΩ
  • 热调节防止过热
  • 符合JEITA 1和JEITA 2锂离子电池充电温度规范
  • SYS_EN标志允许系统禁用，直至电池达到需要的较低电平，以保证系统启动。

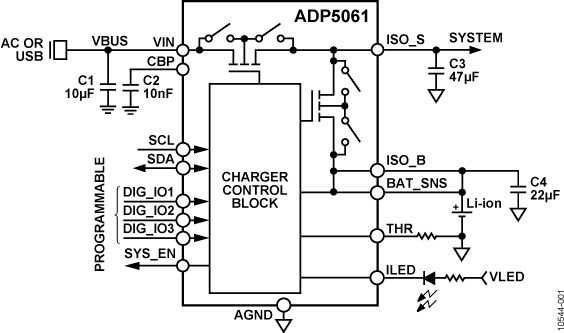

更多细节
show more Icon
ADP5061充电器完全符合USB 3.0和USB电池充电规格1.2，可通过mini-USB VBUS引脚从墙壁充电器、车载充电器或USB主机端口进行充电。

ADP5061输入电压范围为4 V至6.7 V，最高可耐受20 V电压。此耐受度缓解了断开或连接时的USB总线尖峰问题。

ADP5061在线性充电器输出和电池间集成了内部FET。这一设计可提供电池隔离，使系统可在电池无电或无电池情况下供电，从而直接通过USB电源执行系统功能。

根据外部USB检测芯片检测到的USB电源类型，ADP5061可设置为应用正确的电流限值，实现优质充电和USB合规性。

ADP5061含3个工厂可编程数字输入/输出引脚，可为不同系统提供更大的灵活性。这些数字输入/输出引脚允许一些特性的组合，如输入电流限制、充电使能/禁用、充电电流限制以及专用中断输出引脚。

应用

  • 数码相机
  • 数码摄像机
  • 单个锂离子电池便携式设备
  • PDA、音频设备、GPS设备
  • 便携式医疗设备
  • 移动电话

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADP5061

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

pdf

更新 02/07/2012
英文

ADP5061: Tiny I2C Programmable Linear Battery Charger with Power Path and USB Mode Compatibility Data Sheet (Rev.D)

打开PDF文件

redirect
1109 kB
download

下载 PDF

PDF Vector

pdf

更新 02/07/2012
日文

ADP5061: パワーパスとUSB充電モード互換性を持つI2C 設定可能な小型リニア・バッテリ・チャージャ (Rev.B)

打开PDF文件

redirect
1001 kB
download

下载 PDF

用户手册

1

PDF Vector

pdf

更新 11/16/2012
英文
UG-467: Evaluating the ADP5061 Tiny I2C Programmable Linear Battery Charger with Power Path and USB Mode Compatibility redirect icon

907 kB

download

下载 PDF

应用笔记

2

PDF Vector

HTML

更新 06/01/2020
英文
Reverse Voltage Protection for Battery Chargers redirect icon

PDF Vector

HTML

更新 06/01/2020
中文
电池充电器的反向电压保护 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

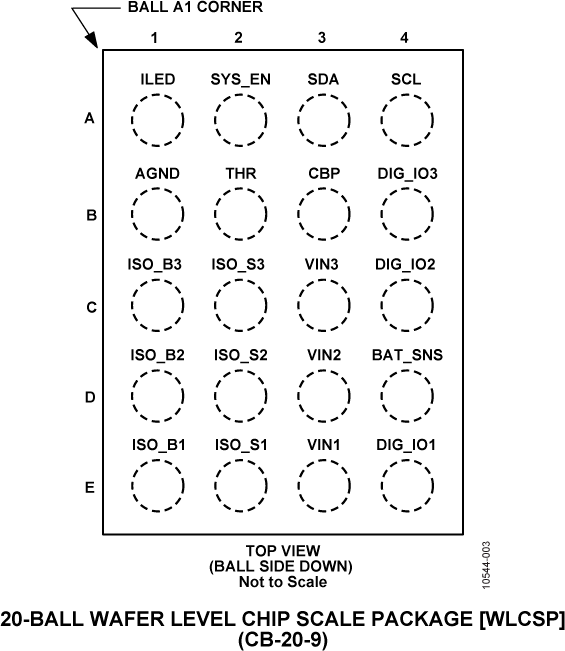

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
