ADUM4135

提供米勒箝位的单电源/双电源高电压隔离IGBT栅极驱动器

中文数据手册

Rev. D

量产

顶部

概览

优势和特点
产品详情

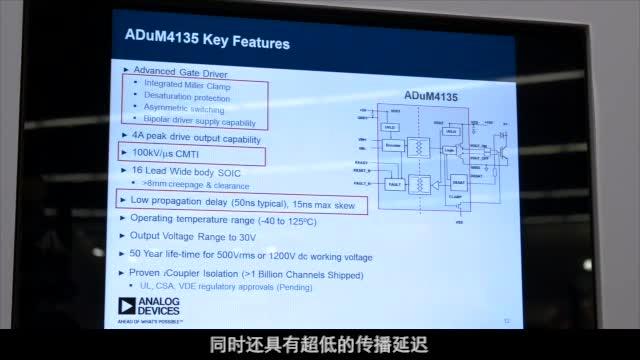

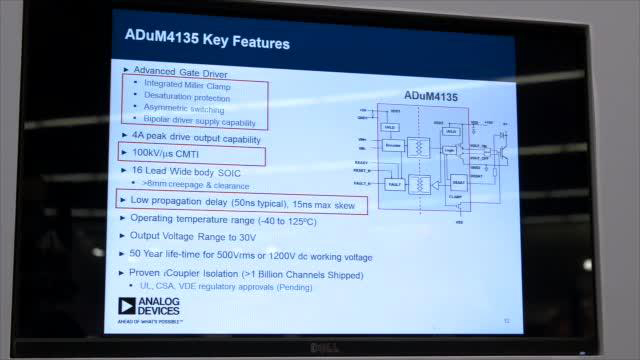

优势和特点

4A峰值驱动输出能力
输出功率器件电阻：<1 Ω
去饱和保护n
- 隔离的去饱和故障报告
- 故障时软关断
带栅极检测输入的米勒箝位输出
隔离故障和就绪功能
低传播延迟：55 ns（典型值）
最小脉冲宽度：50 ns
工作温度范围：−40°C至+125°C

输出电压范围至30V
输入电压范围：2.3 V至6 V
输出和输入欠压闭锁(UVLO)
爬电距离：7.8 mm（最小值）/li>
共模瞬变抗扰度(CMTI)：100 kV/µs
600 V rms或1092 V直流工作电压时寿命可达20年
安全和法规认证
- 1分钟5 kV AC，符合UL 1577
- CSA元件验收通知5A
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - V_IORM= 849 V峰值（强化/基本）

产品详情

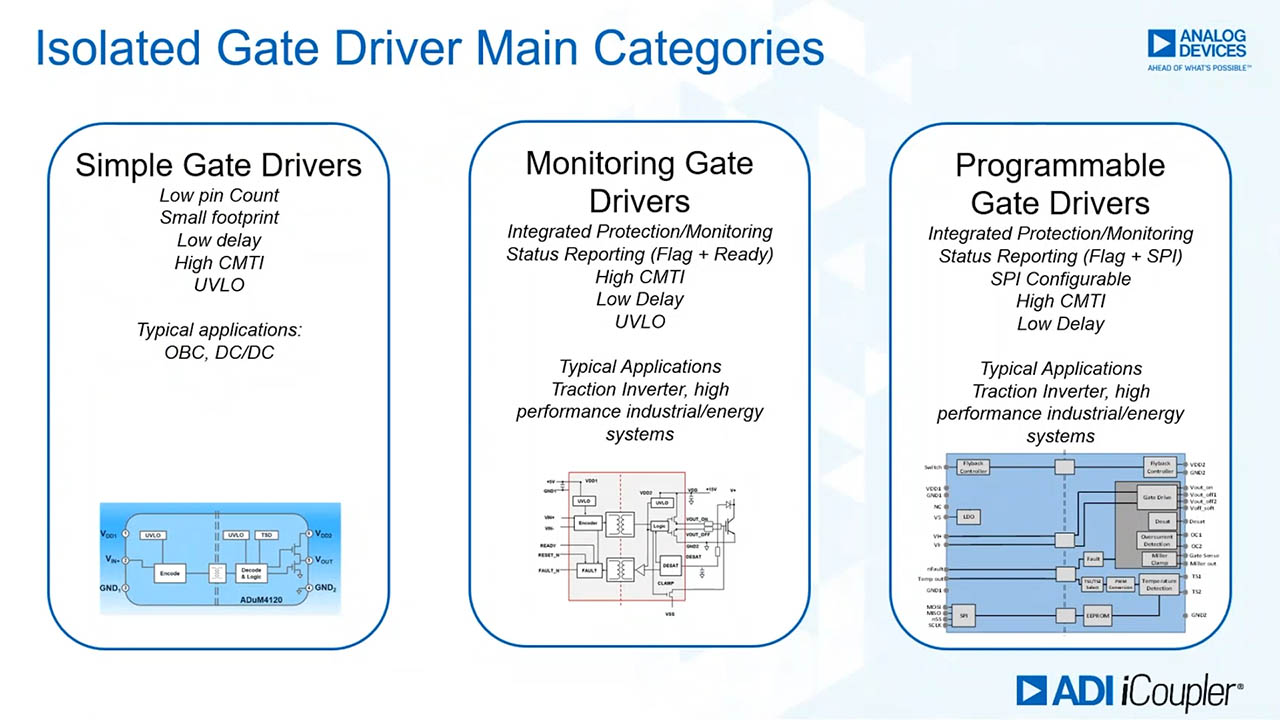

ADuM4135是一款单通道栅极驱动器，专门针对驱动IGBT进行了优化。 ADI的iCoupler® 技术支持在输入信号与输出栅极驱动器之间实现隔离。

ADuM4135提供米勒箝位，以便栅极电压低于2 V时实现稳健的IGBT单轨电源关断。可采用带有或不带有米勒箝位的单极性或双极性副电源工作。

ADI芯片级变压器还提供芯片高压域与低压域之间的控制信息隔离通信。芯片状态信息可从专用输出回读。当器件原边出现副电源故障后，对器件复位进行控制。

去饱和检测电路集成在ADuM4135上，提供高压短路IGBT工作保护。去饱和保护包含降噪特性，比如因初始启动切换事件以屏蔽电压尖峰后，屏蔽时间为300 ns。内部500 µA电流源可确保很少的器件数量，但如需提高抗噪水平，内部消隐开关也支持增加外部电流源。

副边UVLO设置为11V，并注意公共IGBT阈值电平。

应用

MOSFET/IGBT栅极驱动器
光伏逆变器
电机驱动
电源

产品分类

电源监视器，控制器和保护
- 隔离式栅极驱动器

接口和隔离
- 隔离式栅极驱动器

领域

请联系您的当地经销商或授权代理商申请ADUM4135XRWZ预发布样片。

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (3)

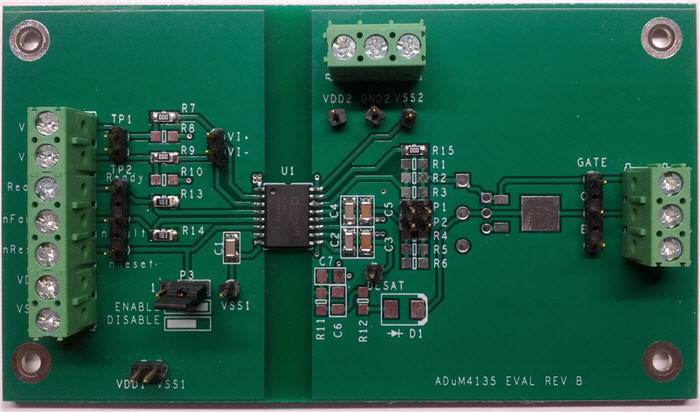

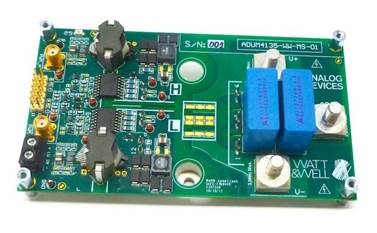

EVAL-ADUM4135

查看此评估套件详细信息

EVAL-ADuM4135EBZ支持ADuM4135单通道栅极驱动器，并专门针对驱动IGBT进行了优化。 ADI的 iCoupler® 技术支持在输入信号与输出栅极驱动器之间实现隔离。

ADuM4135提供米勒箝位，以便栅极电压低于2 V时实现稳健的IGBT单轨电源关断。可采用带有或不带有米勒箝位的单极性或双极性副电源工作。 ADI芯片级变压器还提供芯片高压域与低压域之间的控制信息隔离通信。芯片状态信息可从专用输出回读。当器件原边出现副电源故障后，对器件复位进行控制。

隔离式逆变器平台

查看此评估套件详细信息

隔离式逆变器平台是一种快速开发系统，可用于三相逆变器应用中的硬件和/或软件开发，重点关注电机控制。通过多个测试点和连接选项，在高度可配置、面向系统的平台中实现ADI隔离技术的灵活评估。轻松插拔式连接器可让控制器连接ADSP-CM408处理器评估板，而额外的0.1”接头可实现其他处理器或FPGA平台的备用连接。 ADI隔离式Σ-Δ型转换器对于电压和电流测量、隔离式栅极驱动器以及功率控制器的优势可在最高800V的直流总线电平下进行全系统应用探索。提供2种型号，隔离式逆变器平台和集成全功能IGBT驱动器的隔离式逆变器平台。

解决方案概览
隔离式逆变器平台和集成全功能IGBT驱动器的隔离式逆变器平台提供一个电源板，采用直流输入，提供三相可变频率、可变电压和对三相电机或负载的可变死区时间PWM输出。逆变器以开环平台方式提供，但提供的反馈信号允许应用开发人员关闭控制环路。对于隔离式逆变器平台(EV-MCS-ISOINV-Z)，两个隔离式电流、相到相和直流总线电压反馈信号通过Σ-Δ型调制器提供给电路板控制端，这些信号可用于开发控制算法。逆变器由三相六IGBT电桥组成，IGBT额定电压为1200V，并由三个双通道隔离式栅极驱动器(ADuM4223)驱动。对于集成全功能IGBT驱动器的隔离式逆变器平台(EV-MCS-ISOINVEP-Z)，三个隔离式相位电流和直流总线电压反馈信号通过Σ-Δ型调制器提供给电路板控制端，这些信号可用于开发控制算法。逆变器由三相六IGBT电桥组成，IGBT额定电压为1200V，并由具有去饱和保护和米勒箝位特性的六个独立隔离式栅极驱动器(ADuM4135)驱动。两个平台提供直流（非交流）输入，为直流总线电压电平带来灵活性（不受交流线路尖峰限制）。

电路板经过优化，可采用直流电源工作在24Vdc-800Vdc范围内。电源的功率额定值足以匹配所驱动的负载。未强制通风冷却的情况下，电源板额定值高达2kVA。加入风扇冷却后，便可实现更高的功率吞吐量。由串联二极管组成的半波整流器位于输入端，因此如有需要，电源板可从交流电源驱动。然而，这种情况下会限制输出功率。如需全交流前端，则逆变器平台可配合最高300W的 ADP1047 评估板或ADP1048 评估板使用。逆变器板上提供隔离式I²C接口，因此ADP104x评估板可通过同样的处理器/FPGA接口轻松控制。逆变器套件具有必要的硬件和软件，可结合ADSP-CM408 EZ Kit在开环或闭环速度控制条件下旋转三相电机。演示软件以可执行文件的方式提供，可使用ADI串行引导加载实用程序导入ADSP-CM408处理器。提供基于.NET图形用户界面(GUI)，实现电机启动-停止、开环电压频率比速度控制和数据可视化。

套件内容

硬件：

24-800Vdc、2Kva隔离式逆变器板（2个版本）
用于连接EZkit的适配器板
单独出售： ADI ADSP-CM408 EZ Kit

软件：

IAR Embedded Workbench C项目
可执行演示应用程序
基于.NET的图形用户界面(GUI)

注意：

如需下载软件以及获得有关隔离式逆变器平台（集成了基本栅极驱动器）的技术支持，请前往： https://ez.analog.com/docs/DOC-12105
如需下载软件以及获得有关隔离式逆变器平台（集成了全功能IGBT驱动器）的技术支持，请前往： https://ez.analog.com/docs/DOC-12608
