ADUM4223

5 KV rms隔离式精密半桥驱动器，提供4 A输出

英文数据手册

Rev. J

量产

顶部

新产品 (2)

Product Selector Card
Digital Isolator Product Selection and Resource Guide
技术文章
Maximum Power Limit for Withstanding Insulation Capabilities of Modern IGBT/MOSFET Gate Drivers

概览

优势和特点
产品详情

优势和特点

峰值输出电流：4 A
工作电压
- 高端或低端相对于输入：537 VDC _PEAK
- 高端/低端差分：800 VDC _PEAK
高工作频率：
1 MHz（最大值）
3.3 V至5 V CMOS输入逻辑
4.5 V至18 V输出驱动
UVLO：2.5 V _VDD1
- ADuM3223A/ADuM4223A UVLO：4.1 V V _DD2
- ADuM3223B/ADuM4223B UVLO：7.0 V V _DD2
- ADuM3223C/ADuM4223C UVLO：11.0 V V _DD2
精确定时特性
- 隔离器和驱动器传播延迟：54 ns（最大值）
- 通道间匹配：5 ns（最大值）
CMOS输入逻辑电平
高共模瞬变抗扰度：>25 kV/μs
增强的系统级ESD保护性能，符合IEC 61000-4-x标准
工作结温最高可达：125°C
热关断保护
默认低电平输出
安全和法规认证
- ADuM4223 16引脚宽体SOIC封装
  - UL认证(UL 1577)
    - 1分钟5000 V rms，SOIC长封装
  - CSA元件验收通知5A
  - VDE合格证书
    - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    - V_IORM = 849 V峰值
通过汽车应用认证

产品详情

ADuM3223/ADuM4223是4 A隔离式半桥栅极驱动器，采用ADI公司的iCoupler®技术，提供独立且隔离的高端和低端输出。ADuM3223能够提供3000 V rms隔离，采用窄体16引脚SOIC封装，ADuM4223则提供5000 V rms隔离，采用宽体16引脚SOIC封装。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于脉冲变压器和栅极驱动器组合等替代器件的出色性能特征。

ADuM3223/ADuM4223隔离器均提供两个独立的隔离通道。这些器件采用3.0 V至5.5 V电源电压工作，可与低压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM3223/ADuM4223的输入与各输出之间具有真电流隔离优势。相对于输入，各路输出的持续工作电压最高可达537VPEAK，因而支持低端切换至负电压。高端与低端之间的差分电压最高可达800 VPEAK。

因此，ADuM3223/ADuM4223可以在很宽的正或负切换电压范围内，可靠地控制IGBT/MOSFET配置的开关特性。

应用

开关电源
隔离式IGBT/MOSFET栅极驱动器
工业逆变器
汽车

产品分类

电源监视器，控制器和保护
- 隔离式栅极驱动器

接口和隔离
- 隔离式栅极驱动器

领域

类似器件点击在参数搜索中查看所有

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (2)

EVAL-ADuM3223-ADuM4223

ADuM3223和ADuM4223评估板
隔离式逆变器平台

隔离式逆变器平台评估板

EVAL-ADuM3223-ADuM4223

查看此评估套件详细信息

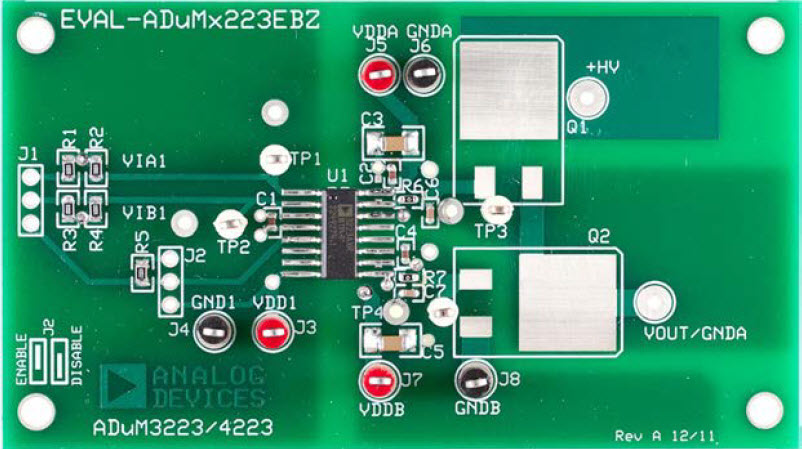

EVAL-ADuM3223AEBZ和EVAL-ADuM4223AEBZ分别支持隔离式精密半桥驱动器ADuM3223和ADuM4223。由于评估板尺寸支持采用TO-263或TO-252封装的IGBT和MOSFET，因此ADuM3223和ADuM4223可通过很多不同的功率器件来评估。评估板还允许高端电源自举至低端电源。

ADuM3223A型号可在各方面代表ADuM3223型号，因为它具有最低的最小输出电压(4.5 V)。 ADuM3223B和ADuM3223C型号的最小输出电压分别为7.5 V和11.5 V。同样，ADuM4223A型号可在各方面代表ADuM4223型号。

有关ADuM3223和ADuM4223的完整信息可参见ADuM3223/ADuM4223数据手册，使用评估板时，这些数据手册应与UG-368配合使用。

优势和特点

峰值输出电流：4 A
高工作频率： 1 MHz（最大值）
CMOS输入逻辑电平
4.5 V至18 V输出驱动
支持TO-263或TO-252 IGBT/MOSFET
自举选项

隔离式逆变器平台

查看此评估套件详细信息

隔离式逆变器平台是一种快速开发系统，可用于三相逆变器应用中的硬件和/或软件开发，重点关注电机控制。通过多个测试点和连接选项，在高度可配置、面向系统的平台中实现ADI隔离技术的灵活评估。轻松插拔式连接器可让控制器连接ADSP-CM408处理器评估板，而额外的0.1”接头可实现其他处理器或FPGA平台的备用连接。 ADI隔离式Σ-Δ型转换器对于电压和电流测量、隔离式栅极驱动器以及功率控制器的优势可在最高800V的直流总线电平下进行全系统应用探索。提供2种型号，隔离式逆变器平台和集成全功能IGBT驱动器的隔离式逆变器平台。

解决方案概览
隔离式逆变器平台和集成全功能IGBT驱动器的隔离式逆变器平台提供一个电源板，采用直流输入，提供三相可变频率、可变电压和对三相电机或负载的可变死区时间PWM输出。逆变器以开环平台方式提供，但提供的反馈信号允许应用开发人员关闭控制环路。对于隔离式逆变器平台(EV-MCS-ISOINV-Z)，两个隔离式电流、相到相和直流总线电压反馈信号通过Σ-Δ型调制器提供给电路板控制端，这些信号可用于开发控制算法。逆变器由三相六IGBT电桥组成，IGBT额定电压为1200V，并由三个双通道隔离式栅极驱动器(ADuM4223)驱动。对于集成全功能IGBT驱动器的隔离式逆变器平台(EV-MCS-ISOINVEP-Z)，三个隔离式相位电流和直流总线电压反馈信号通过Σ-Δ型调制器提供给电路板控制端，这些信号可用于开发控制算法。逆变器由三相六IGBT电桥组成，IGBT额定电压为1200V，并由具有去饱和保护和米勒箝位特性的六个独立隔离式栅极驱动器(ADuM4135)驱动。两个平台提供直流（非交流）输入，为直流总线电压电平带来灵活性（不受交流线路尖峰限制）。

电路板经过优化，可采用直流电源工作在24Vdc-800Vdc范围内。电源的功率额定值足以匹配所驱动的负载。未强制通风冷却的情况下，电源板额定值高达2kVA。加入风扇冷却后，便可实现更高的功率吞吐量。由串联二极管组成的半波整流器位于输入端，因此如有需要，电源板可从交流电源驱动。然而，这种情况下会限制输出功率。如需全交流前端，则逆变器平台可配合最高300W的 ADP1047 评估板或ADP1048 评估板使用。逆变器板上提供隔离式I²C接口，因此ADP104x评估板可通过同样的处理器/FPGA接口轻松控制。逆变器套件具有必要的硬件和软件，可结合ADSP-CM408 EZ Kit在开环或闭环速度控制条件下旋转三相电机。演示软件以可执行文件的方式提供，可使用ADI串行引导加载实用程序导入ADSP-CM408处理器。提供基于.NET图形用户界面(GUI)，实现电机启动-停止、开环电压频率比速度控制和数据可视化。
