ADUM3190

2.5kV rms 隔离误差放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 在隔离反馈应用中保持稳定性
    • 初始精度：0.5%
    • 全温度范围精度：1%
  • 兼容II型或III型补偿网络
  • 基准电压： 1.225 V
  • 兼容DOSA
  • 低功耗工作： <7 mA（总功耗）
  • 宽电源电压范围
    • VDD1: 3 V至20 V
    • VDD2: 3 V至20 V
  • 带宽： 400 kHz
  • 隔离电压： 2.5 kV rms
  • 安全和法规认证
    • UL认证： 依据UL 1577，1分钟2,500 V rms
    • CSA元件验收通知5A
    • VDE合格证书
      DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      VIORM = 565 V peak
  • 宽温度范围
    工作环境温度：−40°C至 +125°C
  • 最高结点温度：150°C
  • 通过汽车应用认证
更多细节
show more Icon
ADuM3190是采用ADI公司iCoupler®技术的隔离误差放大器。ADuM3190非常适合带原边控制器的线性反馈电源，与常用的光耦合器和分流调节器解决方案相比，在瞬态响应、功率密度和稳定性方面均有所提高。

与在整个寿命周期中和高温下具有不确定电流传输比的基于光耦合器的解决方案不同，ADuM3190的传输功能不随寿命周期而改变，在宽温度范围-40°C至125°C内保持稳定。

它内置宽频运算放大器，可用于设置各种常用的电源环路补偿技术。ADuM3190速度足够快，允许反馈环路对快速瞬变调节和过流条件作出反应。该器件还内置一个高精度1.225V基准电压源，可与电源输出设定点进行比较。

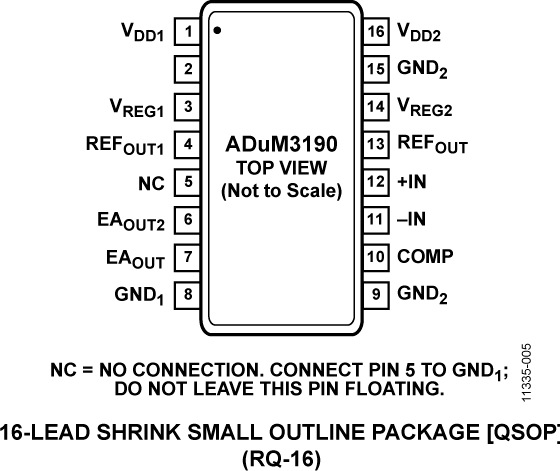

ADuM3190采用小型QSOP-16封装（2.5kVrms）。

应用
  • 线性电源
  • 逆变器
  • 不间断电源(UPS)
  • DOSA兼容模块
  • 电压监控器
  • 汽车系统

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADUM3190

文档

14
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 技术文章
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

pdf

更新 07/15/2015
英文

ADuM3190: High Stability Isolated Error Amplifier Data Sheet (Rev.A)

打开PDF文件

redirect
765 kB
download

下载 PDF

PDF Vector

pdf

更新 02/25/2013
日文

ADuM3190: 安定性の高い絶縁型誤差アンプ (Rev.0)

打开PDF文件

redirect
765 kB
download

下载 PDF

用户手册

1

PDF Vector

pdf

更新 02/27/2013
英文
UG-534: iCoupler ADuM3190 Isolated Error Amplifier Evaluation Board redirect icon

611 kB

download

下载 PDF

技术文章

8

PDF Vector

PDF

更新 12/08/2014
英文
MS-2727: Optimizing Multiple Output Power Converters redirect icon

4.1 M

download

下载 PDF

PDF Vector

PDF

更新 05/08/2015
中文
MS-2727：优化多路输出电源转换器 redirect icon

1.72 M

download

下载 PDF

PDF Vector

HTML

更新 07/01/2013
英文
Isolated Error Amplifier Replaces Optocoupler and Shunt Regulator for AC/DC and DC/DC Power redirect icon

PDF Vector

HTML

更新 07/01/2013
中文
在AC-DC和DC-DC电源应用中采用隔离式误差放大器替换光耦合器和分流调节器 redirect icon

PDF Vector

HTML

更新 07/01/2013
日文
絶縁型誤差アンプによるAC/DCおよびDC/DC電源用フォトカプラとシャント・レギュレータの置き換え redirect icon

PDF Vector

HTML

更新 07/01/2017
英文
Isolation in Digital Power Supply—Why and How redirect icon

PDF Vector

HTML

更新 07/01/2017
中文
数字电源中的隔离—原因及方式 redirect icon

PDF Vector

HTML

更新 07/01/2017
日文
デジタル電源の絶縁 – 理由と方法 redirect icon

应用笔记

3

PDF Vector

HTML

更新 09/15/2020
英文
AN-1316: Generating Multiple Isolated Bias Rails for IGBT Motor Drives with Flyback, SEPIC, and Ćuk Combination redirect icon

PDF Vector

HTML

更新 09/15/2020
中文
AN-1316:利用反激、SEPIC和Ćuk组合为IGBT电机驱动产生多个隔离偏置轨 redirect icon

PDF Vector

HTML

更新 09/15/2020
日文
AN-1316: フライバック、SEPIC、Čuk の組み合わせによる IGBT モーター・ドライブ用の複数の絶縁バイアス・レールの生成 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

数据手册 1

ADuM3190: High Stability Isolated Error Amplifier Data Sheet (Rev.A)

用户手册 1

UG-534: iCoupler ADuM3190 Isolated Error Amplifier Evaluation Board

应用笔记 1

AN-1316:利用反激、SEPIC和Ćuk组合为IGBT电机驱动产生多个隔离偏置轨

技术文章 3

MS-2727：优化多路输出电源转换器
在AC-DC和DC-DC电源应用中采用隔离式误差放大器替换光耦合器和分流调节器
数字电源中的隔离—原因及方式

产品选型指南 1

数字隔离器产品选型与资源指南

模拟对话 1

隔离式双向功率转换器的数字控制

视频

3

Thumbnail Image

视频

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

了解更多
Thumbnail Image

视频

2013-05-29

02:21

ADuM3190 (Isolated Error Amp) & ADP1051 (Digital Controller)

了解更多
Thumbnail Image

视频

2013-07-09

03:05

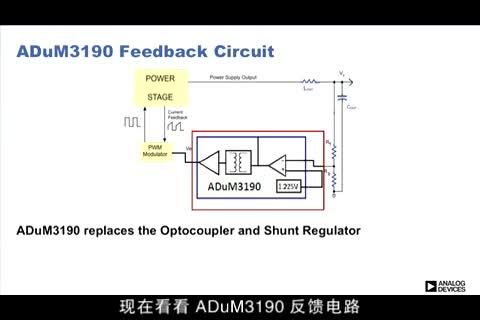

Replacing Optocouplers and Shunt Regulators with ADuM3190

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADUM3190ARQZ 16-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM3190ARQZ-RL7 16-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM3190BRQZ 16-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM3190BRQZ-RL7 16-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM3190SRQZ 16-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM3190SRQZ-RL7 16-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM3190TRQZ 16-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM3190TRQZ-RL7 16-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM3190WSRQZ 16-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM3190WSRQZ-RL7 16-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM3190WTRQZ 16-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM3190WTRQZ-RL7 16-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 16, 2021

- 21_0037

ADuM3190 Die Revision

ADUM3190ARQZ

量产

ADUM3190ARQZ-RL7

量产

ADUM3190BRQZ

量产

ADUM3190BRQZ-RL7

量产

ADUM3190SRQZ

量产

ADUM3190SRQZ-RL7

量产

ADUM3190TRQZ

量产

ADUM3190TRQZ-RL7

量产

ADUM3190WSRQZ

量产

ADUM3190WSRQZ-RL7

量产

ADUM3190WTRQZ

量产

ADUM3190WTRQZ-RL7

量产

pdf

PCN21_0037_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

8月 28, 2017

- 17_0107

Addition of ASE Chungli as an Alternate Assembly Site for Select Isolator Products in 16L and 20L QSOP

ADUM3190ARQZ

量产

ADUM3190ARQZ-RL7

量产

ADUM3190BRQZ

量产

ADUM3190BRQZ-RL7

量产

ADUM3190SRQZ

量产

ADUM3190SRQZ-RL7

量产

ADUM3190TRQZ

量产

ADUM3190TRQZ-RL7

量产

ADUM3190WSRQZ

量产

ADUM3190WSRQZ-RL7

量产

ADUM3190WTRQZ

量产

ADUM3190WTRQZ-RL7

量产

pdf

PCN17_0107_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

11月 7, 2016

- 16_0260

Addition of a Polyimide Passivation Layer to the ADuM3190

ADUM3190ARQZ

量产

ADUM3190ARQZ-RL7

量产

ADUM3190BRQZ

量产

ADUM3190BRQZ-RL7

量产

ADUM3190SRQZ

量产

ADUM3190SRQZ-RL7

量产

ADUM3190TRQZ

量产

ADUM3190TRQZ-RL7

量产

pdf

PCN16_0260_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 16, 2021

- 21_0037

arrow down

ADuM3190 Die Revision

ADUM3190ARQZ

量产

ADUM3190ARQZ-RL7

量产

ADUM3190BRQZ

量产

ADUM3190BRQZ-RL7

量产

ADUM3190SRQZ

量产

ADUM3190SRQZ-RL7

量产

ADUM3190TRQZ

量产

ADUM3190TRQZ-RL7

量产

ADUM3190WSRQZ

量产

ADUM3190WSRQZ-RL7

量产

ADUM3190WTRQZ

量产

ADUM3190WTRQZ-RL7

量产

pdf

PCN21_0037_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
8月 28, 2017

- 17_0107

arrow down

Addition of ASE Chungli as an Alternate Assembly Site for Select Isolator Products in 16L and 20L QSOP

ADUM3190ARQZ

量产

ADUM3190ARQZ-RL7

量产

ADUM3190BRQZ

量产

ADUM3190BRQZ-RL7

量产

ADUM3190SRQZ

量产

ADUM3190SRQZ-RL7

量产

ADUM3190TRQZ

量产

ADUM3190TRQZ-RL7

量产

ADUM3190WSRQZ

量产

ADUM3190WSRQZ-RL7

量产

ADUM3190WTRQZ

量产

ADUM3190WTRQZ-RL7

量产

pdf

PCN17_0107_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon
11月 7, 2016

- 16_0260

arrow down

Addition of a Polyimide Passivation Layer to the ADuM3190

ADUM3190ARQZ

量产

ADUM3190ARQZ-RL7

量产

ADUM3190BRQZ

量产

ADUM3190BRQZ-RL7

量产

ADUM3190SRQZ

量产

ADUM3190SRQZ-RL7

量产

ADUM3190TRQZ

量产

ADUM3190TRQZ-RL7

量产

pdf

PCN16_0260_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

评估套件 1

reference details image

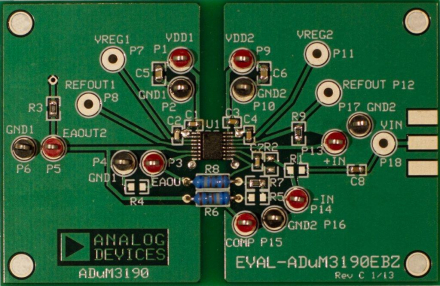

EVAL-ADUM3190

ADUM3190 评估板

zoom

EVAL-ADUM3190

ADUM3190 评估板

download icon

下载

 print icon

打印
EVAL-ADUM3190
ADUM3190 评估板
立即购买 更多内容

产品详情

EVAL-ADuM3190EBZ支持基于ADI公司iCoupler®技术的ADuM3190隔离误差放大器。ADuM3190非常适合带原边控制器的线性反馈电源，与常用的光耦合器和分流调节器解决方案相比，在瞬态响应、功率密度和稳定性方面均有所提高。ADuM3190内置一个宽带运算放大器，可用于设置各种常用的电源环路补偿技术。ADuM3190速度足够快，允许反馈环路对快速瞬变调节和过流条件作出反应。该器件还内置一个高精度1.225V基准电压源，可与电源输出设定点进行比较。

资料

pdf icon

pdf

UG-534: iCoupler ADuM3190 Isolated Error Amplifier Evaluation Board Download

611 kB

更多 Arrow image

评估套件1

evaluation kit item images

EVAL-ADUM3190

ADUM3190 评估板

参考电路 1

参考电路1

Simplified Schematic of Flyback Power Supply Circuit

CN0342

采用高稳定性隔离误差放大器的反激式电源
