ADP2164

6.5 V、4 A、高效率、降压DC-DC调节器

英文数据手册

Rev. C

推荐新设计使用

顶部

概览

优势和特点
产品详情

优势和特点

4 A连续输出电流
43 mΩ和29 mΩ集成式FET
输出精度：±1.5%
输入电压范围：2.7 V至6.5 V
输出电压：0.6 V至V_IN
开关频率
- 固定频率：600 kHz或1.2 MHz
- 可调频率：500 kHz至1.4 MHz
可在500 kHz与1.4 MHz之间同步
可选同步相移：0°或180°
电流模式结构
精密使能输入
电源良好输出
电压跟踪输入
集成软启动
内部补偿
启动进入预充电输出
UVLO、OVP、OCP和热关断
采用16引脚4 mm × 4 mm LFCSP封装
Disempower™设计工具支持

产品详情

ADP2164是一款4 A、同步、降压DC-DC调节器，采用4 mm × 4 mm、紧凑型LFCSP封装。它使用电流模式、恒频脉冲宽度调制(PWM)控制方案，具备出色的稳定性和瞬态响应。

ADP2164的输入电压范围为2.7 V至6.5 V，输出电压可在0.6 V至输入电压(VIN)范围内调整。ADP2164还提供6种预设输出电压选项：3.3 V、2.5 V、1.8 V、1.5 V、1.2 V和1.0 V。

该器件集成了一对低导通电阻P通道和N通道内部MOSFET，以便最大程度地提高效率，同时尽可能减少外部元件数。100%占空比工作状态可在4 A输出电流下提供低压差。

1.2 MHz的高PWM开关频率允许使用小型外部元件，SYNC输入使多个IC可反相同步，以减少纹波并消除拍频。

ADP2164的其它主要特性包括欠压闭锁(UVLO)、用于限制启动时浪涌电流的集成软启动、过压保护(OVP)、过流保护(OCP)和热关断。

应用

负载点转换
通信及网络设备
工业与仪器仪表
消费类电子设备

产品分类

电源管理
- 内部开关电源降压

领域

工业自动化技术 (IAT)
- 运动控制

产品生命周期推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (6)

EVAL-ADP2164

ADP2164评估板
EVAL-AD-FMCOMMS4-EBZ

AD9364宽带软件定义无线电板
EVAL-AD-FMCOMMS3-EBZ

AD9361宽带软件自定义无线电板
EVAL-AD-FMCOMMS2

AD9361软件定义无线电板（2.4GHz优化）
AD-FMCADC4-EBZ

ADA4961和AD9680模拟信号链评估与AD9528转换器同步
EVAL-SC589-EZLITE

面向ADSP-SC58x/ADSP-2158x SHARC系列的ADSP-SC589评估硬件（529引脚CSPBGA）

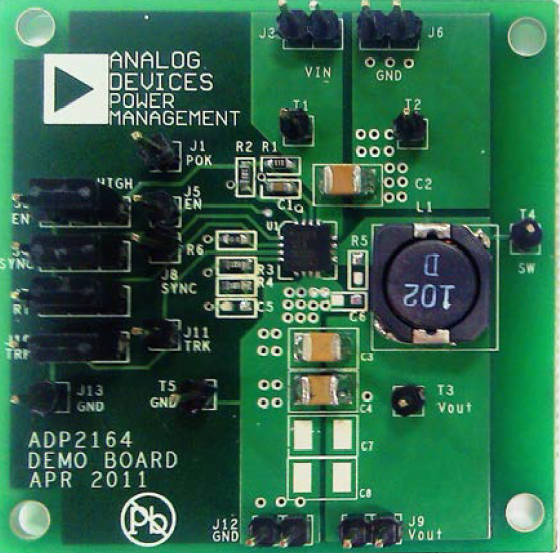

EVAL-ADP2164

查看此评估套件详细信息

ADP2164是一款同步、降压DC-DC调节器，采用紧凑型4 mm × 4 mm LFCSP封装。ADP2164集成功率开关、同步整流器和内部补偿功能，只需极少的外部元件便可提供高效率解决方案。ADP2164的输入电压范围为2.7 V至6.5 V。

ADP2164评估板可轻松评估该器件。本用户指南描述如何快速设置评估板，以收集性能数据。

ADP2164数据手册提供ADP2164的完整信息，使用评估板时应同时参考用户指南与数据手册。

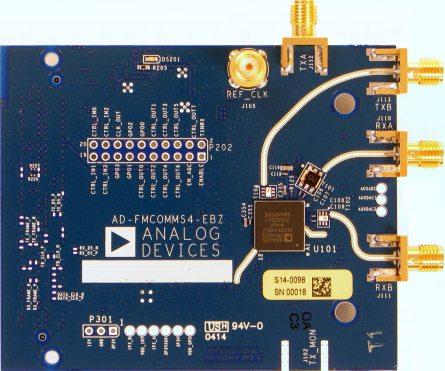

EVAL-AD-FMCOMMS4-EBZ

查看此评估套件详细信息

AD-FMCOMMS4-EBZ： AD9364软件开发套件

AD-FMCOMMS4-EBZ为软件开发人员和系统架构师提供单一1 x 1收发器平台，可通过软件进行宽带调谐配置和窄带RF性能配置。

在宽带配置模式下，AD-FMCOMMS4-EBZ可以工作在AD9364的整个70 MHz至6 GHz调谐范围内，但该配置的RF性能预期必须采用带宽极宽的前端进行修正。它将符合AD9364数据手册的2.4 GHz规格，但不在电路板可以支持的整个RF调谐范围内。平台整个调谐范围的典型性能数据参见电路板文档。该配置主要用于完成定制硬件前软件开发团队进行系统调研并提供各种波形。设计者的目的是看到波形，而不是关心最后1 db或1% EVM的性能。

AD-FMCOMMS4-EBZ还可采用用户配置，实现2400 – 2500 MHz频段内的最佳性能。在此配置下，频段之外的调谐频率或编程配置可能会表现出较低的RF性能。该配置主要是为了帮助RF工程师连接AD9364至RF测试台（矢量信号分析仪、信号发生器等），实现最佳性能。AD-FMCOMMS4-EBZ是一款高速1 x 1捷变RF收发器模拟FMC模块，在56 MHz至6 GHz频段内可进行软件调谐。

优势和特点

软件可以在宽频率范围内（70 MHz至6.0 GHz）调谐，通道带宽为低于200 kHz至56 MHz。
发送和接收路径的相位和频率同步
通过单 FMC 连接器供电

软件

IIO Oscilloscope Application

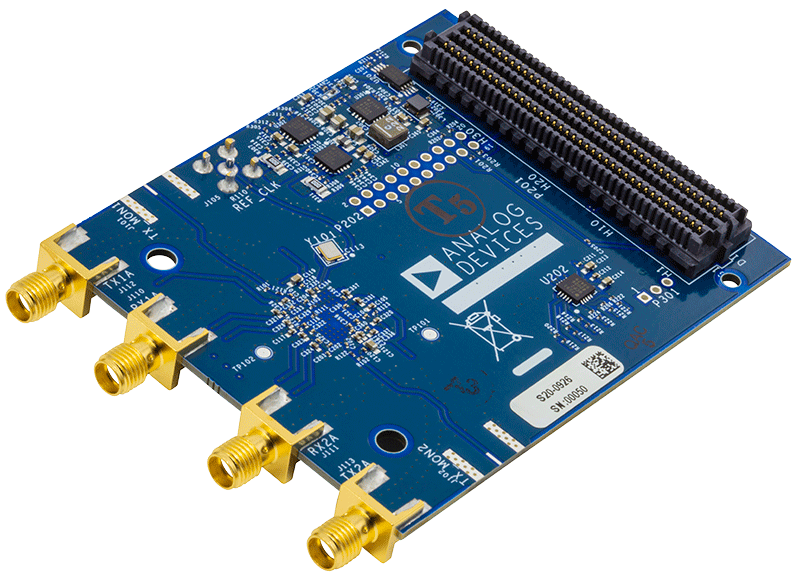

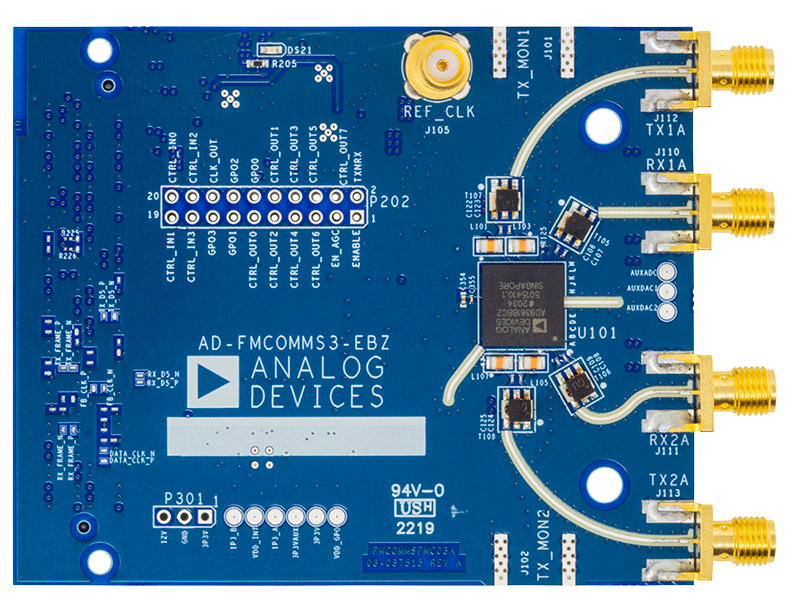

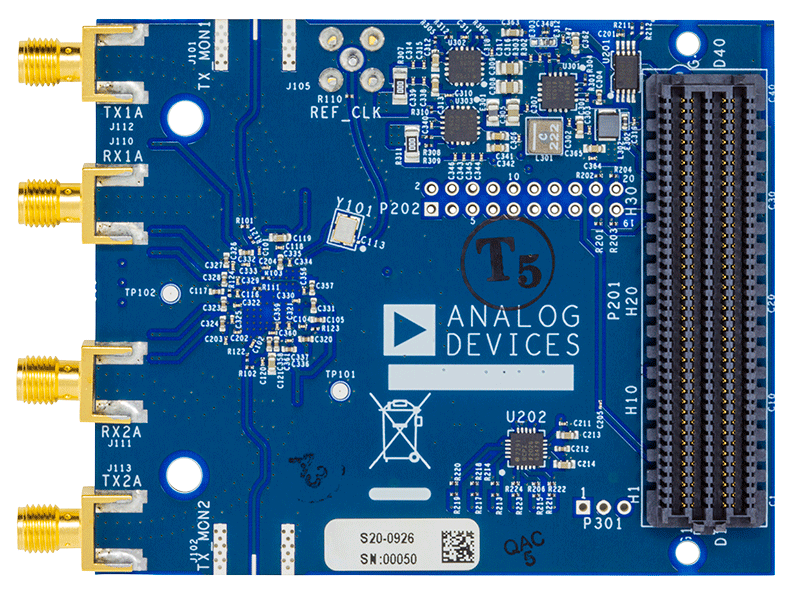

EVAL-AD-FMCOMMS3-EBZ

查看此评估套件详细信息

AD-FMCOMMS3-EBZ是一款高速模拟模块，设计用于展示AD9361—一款高性能、高度集成的RF收发器，适合3G和4G基站以及测试设备、软件定义无线电等RF应用领域。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器或FPGA提供可配置数字接口，从而简化设计导入。AD9361芯片工作频率范围为70 MHz至6 GHz，涵盖大部分特许执照和免执照频段，通过对AD9361自身可编程改变采样速率、数字滤波器和抽取参数，使该芯片支持的通道带宽范围为低于200 kHz到56 MHz。

AD-FMCOMMS3-EBZ为软件开发人员和系统架构师提供单一平台，可在比AD-FMCOMMS2-EBZ更宽的调谐范围内工作。该板的预期射频性能必定会因很宽的频带前端而有所降低。它确实符合数据手册的2.4 GHz规格，但不在该板支持的整个射频调谐范围内。该平台支持的整个范围(70 MHz - 6 GHz )的典型性能数据参见该板的相关文档。该板主要用于完成定制硬件前软件开发团队进行系统调研并提供各种波形。设计人员的目的是查看波形，而不是关心最后1 db或1% EVM的性能。有关以性能为导向的平台，请参阅AD-FMCOMMS2-EBZ。

优势和特点

软件可以在宽频率范围内（70 MHz至6.0 GHz）调谐，通道带宽为低于200 kHz至56 MHz。
发送和接收路径的相位和频率同步
允许高通道密度
通过单 FMC 连接器供电
支持 MIMO 无线电，ADC 和 DAC 的采样同步小于 1
包括原理图、布局、BOM、HDL、Linux驱动程序和应用软件
支持特定频谱设计（PA、LNA等）的附加卡

软件

IIO Oscilloscope Application

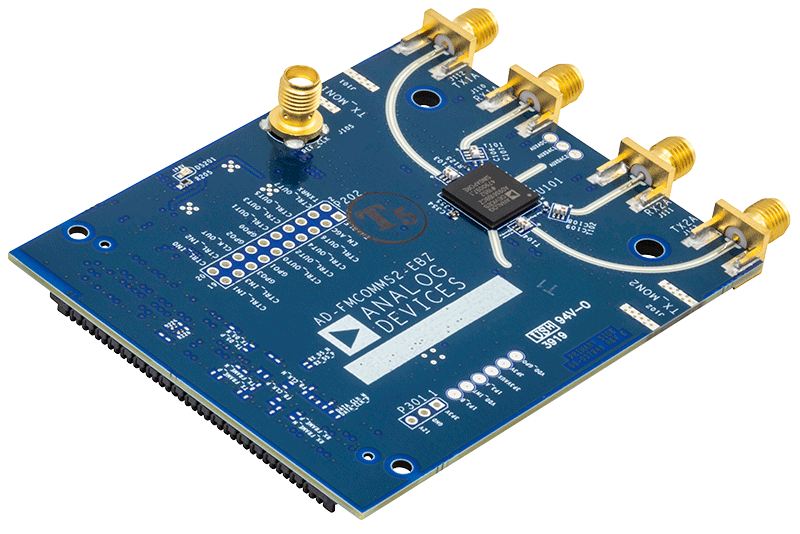

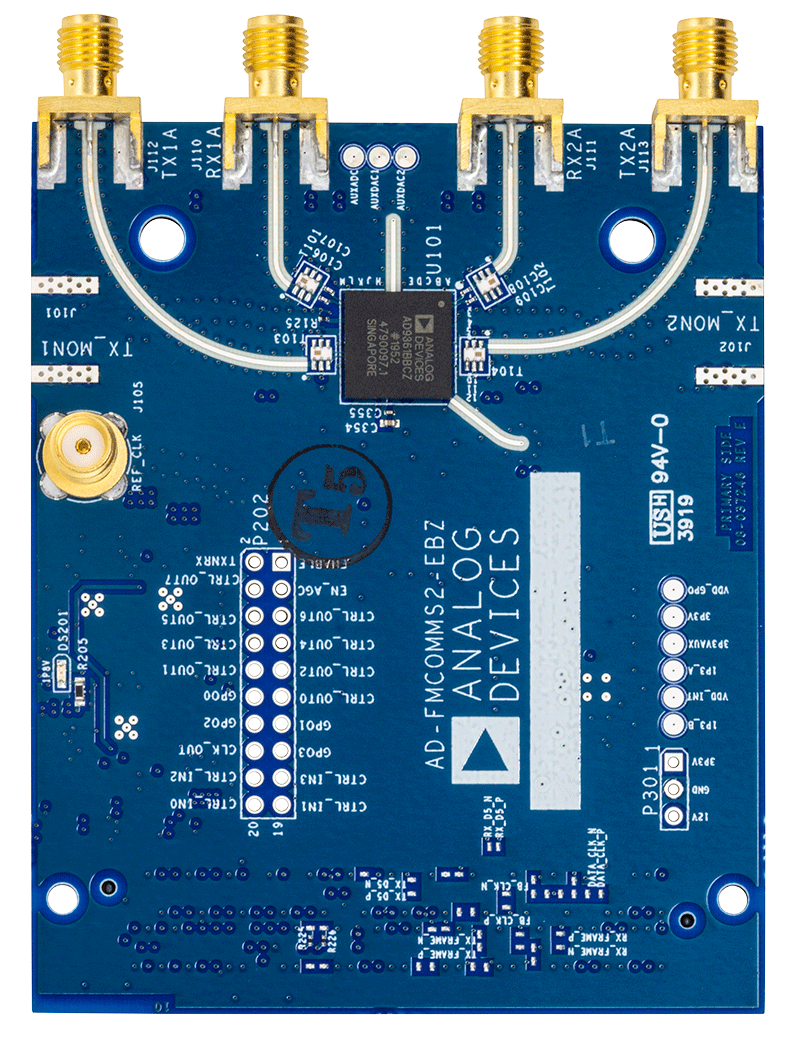

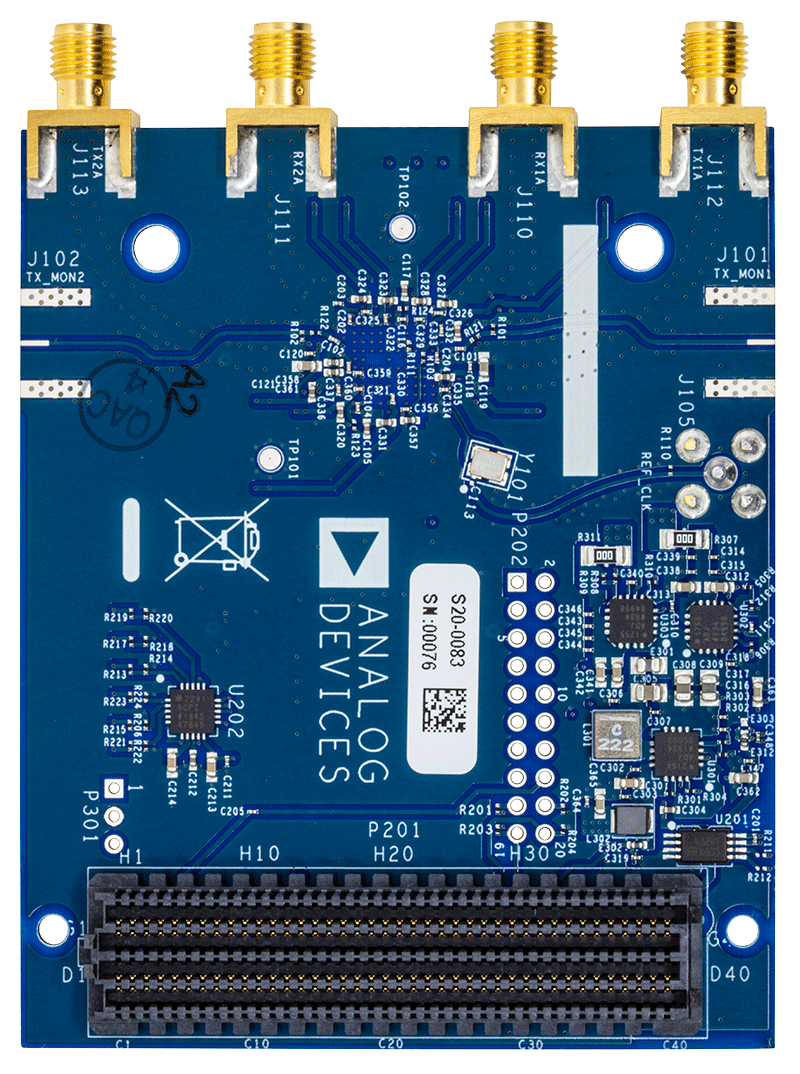

EVAL-AD-FMCOMMS2

查看此评估套件详细信息

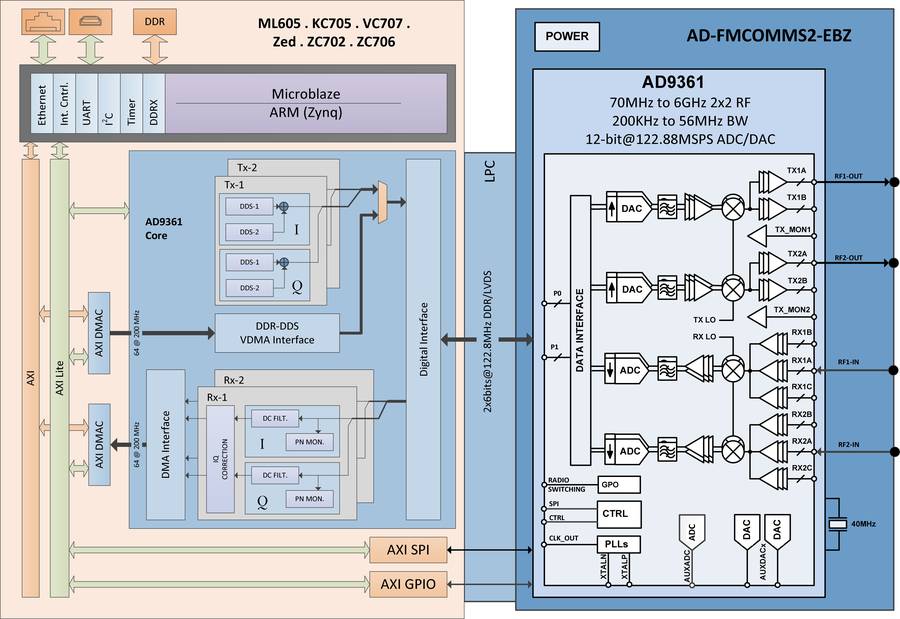

AD-FMCOMMS2-EBZ是一款高速模拟模块，设计用于展示AD9361—一款高性能、高度集成的RF收发器，适合3G和4G基站以及测试设备、软件定义无线电等RF应用领域。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器或FPGA提供可配置数字接口，从而简化设计导入。AD9361芯片工作频率范围为70 MHz至6 GHz，涵盖大部分特许执照和免执照频段，AD-FMCOMMS2-EBZ板将特别针对2.4 GHz调谐和优化，并且由于板载分立式外部元件的限制，针对其他某些编程配置，它有可能表现出较差的RF性能。通过对AD9361自身编程可改变采样速率、数字滤波器和抽取参数，使该芯片支持的通道带宽范围为低于200 kHz到56 MHz。

AD-FMCOMMS2-EBZ使射频工程师能够将AD9361连接到射频测试平台（矢量信号分析仪、信号发生器等）并测量性能。AD-FMCOMMS2-EBZ 的外部元件（可以轻松交换）具有较窄的射频调谐范围 2400-2500 MHz。预计大多数工程师会针对具体应用/目标频率更换这些外部元件（不同厂商的引脚兼容替代产品）。如需调谐范围更宽的板，请参考 AD-FMCOMMS3-EBZ。

优势和特点

软件可以在宽频率范围内（70 MHz至6.0 GHz）调谐，通道带宽为低于200 kHz至56 MHz。
发送和接收路径的相位和频率同步
针对2.4GHz至2.5GHz的窄带范围进行性能优化

软件

IIO Oscilloscope Application

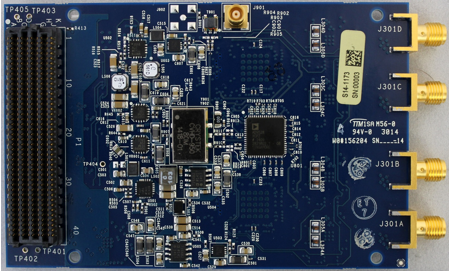

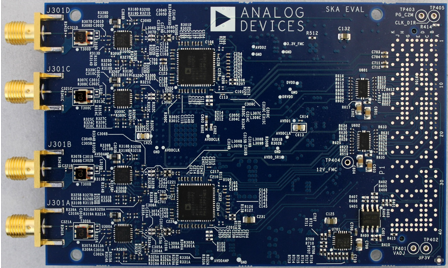

AD-FMCADC4-EBZ

查看此评估套件详细信息

AD9680集宽输入带宽、高采样速率和出色的线性度等特性于一身，非常适合于频谱分析仪、数据采集系统以及各式军工电子应用，比如雷达和干扰/抗干扰措施等。 AD-FMCADC4-EBZ是一款高速4通道数据采集板，集成了两个双通道ADC (1000 MSPS) AD9680和用于驱动每个转换器的四个低失真、3.2 GHz、RF DGA ADA4961。 FMC尺寸形式支持JESD204B高速串行接口。通过AD9528时钟生成器支持片上所有时钟和通道同步。本产品设计用于对高达第二奈奎斯特区的宽带模拟信号进行采样。

此板符合大多数FMC规格的机械尺寸、安装孔位等要求。虽然该板确实符合大多数FMC规格要求，但它不能用作现成的商用 (COTS)板。如果需要可供立即集成的商用产品，请咨询FMC制造商并查阅FMC规格(ANSI/VITA 57.1)。

该板针对配合Xilinx开发系统使用的ADI参考设计。 ADI提供完整的源代码（HDL和软件）以重新创建这些项目（减去由FPGA供应商提供的、我们所用的IP），但所供信息可能不足以将其连接至自定义平台。

该板专门针对同步多个AD-FMCADC4-EBZ板而设计。有关更多同步信息，请参阅用于同步多个GSPS转换器的测试方法。参考设计包括通过JESD204B串行接口和SPI接口采集器件数据。样本写入外部DDR-DRAM中。它允许通过SPI编程器件并监控其内部寄存器。

优势和特点

利用JESD204B高速串行接口可实现四通道1.0 GSPS转换
具有21dB电压增益调节的驱动器放大器接口
可选片上或外部时钟
特定设计，增加I/O，适合多板同步

软件

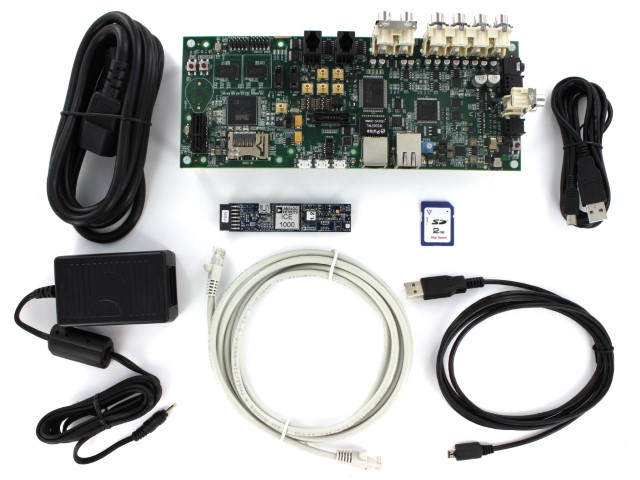

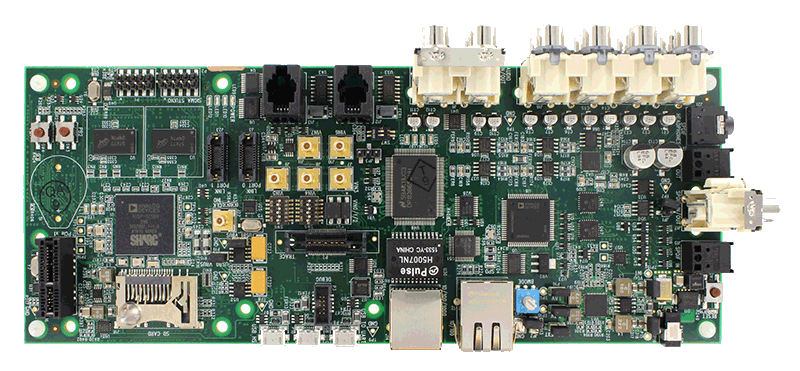

EVAL-SC589-EZLITE

查看此评估套件详细信息

ADSP-SC589 EZ-KIT Lite和EZ-Board®是针对ADSP-SC58x系列SHARC®处理器的评估系统。 ADSP-SC589处理器基于具有ARM® Cortex-A5™处理器内核的SHARC+™双核处理器，适合众多市场领域，从汽车和专业音频到需要高浮点性能的工业应用。 EZ板附带所有必要的硬件，可立即评估。此封装包含独立的评估板、通过CE认证的电源和USB电缆。 EZ-KIT Lite®版本提供用于CrossCore® Embedded Studio (CCES)和ICE-1000仿真器的两个180天许可，同时EZ板版本需要客户提供ICE-1000或ICE-2000仿真器。

扩展接口III连接器可与其他扩展板接口以提供LCD、摄像机、视频和音频。采用I²C控制软件开关可消除用于更改电路板出厂设置的传统机械开关。唯一剩下的机械开关包括引导模式开关、JTAG配置开关和按钮。

本评估板可与CrossCore® Embedded Studio (CCES)开发工具配合使用，以测试ADSP-SC58x处理器的功能。该开发环境有助于先进应用代码开发和调试，例如：

创建、汇编、组装和链接采用C++、C和汇编语言编写的程序
在应用程序中加载、运行、步进、停止和设置断点
读写数据和程序内存
读写内核和外设寄存器

优势和特点

ADSP-SC589 529引脚19x19mm BGA
4Gb DDR3存储器
128 Mb SPI闪存
2个以太网（1个10/100、1个GigE）
ADAU1979四通道ADC
ADAU1962A 12通道24位DAC
SPDIF输入/输出、光纤和同轴电缆
UART
2 CAN收发器+ RJ11连接器
USB OTG
USB HS
PCIe
SD/MMC存储器连接器
HADC
EI3扩展接口
EZLITE包括CrossCore® Embedded Studio（2个180天许可）和ICE-1000 JTAG仿真器

文档

数据手册 (1)

PDF

733.71 K

ADP2164: 6.5 V, 4 A, High Efficiency, Step-Down, DC-to-DC Regulator Data Sheet (Rev. C)

用户手册 (1)

PDF

440 kB

UG-329: Evaluation Board for the ADP2164 Step-Down Regulator

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

LTspice downloads and documentation

Models for the following parts are available in LTspice:

ADP2164

ADP2164-1.0

ADP2164-1.2

ADP2164-1.5

ADP2164-1.8

ADP2164-2.5

ADP2164-3.3

设计工具

ADP21xx Buck Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

ADIsimPower™ 稳压器设计工具

这款专家级设计工具只需一分钟左右的时间就能产生定制的DC/DC转换器设计。用户提供5个输入，并选择优化目标：效率、PCB空间、成本或器件数量。输出为完整的原理图、材料清单(BOM)、效率图和性能摘要。这款工具为每个设计提供一份PDF概述文档和一个空白PCB，以帮助用户快速完成原型制作，验证设计目标。
