概览

优势和特点

  • 高速
    • −3 dB带宽:3.2 GHz
    • -1 dB带宽:1.8 GHz
    • 压摆率:12,000 V/μs
  • 数字可调增益
    • 电压增益:-6 dB+15 dB
    • 功率增益:-3 dB18 dB
    • 5位并行或SPI总线增益控制,具有快速启动功能
  • MD3/HD3失真,最大增益,5 V,高性能(HP)模式
    • IMD3/HD31 GHz时):−90 dBc/−83 dBc
    • IMD3/HD31.5 GHz时):-85 dBc/-75 dBc
    • IMD3/HD32 GHz时):−70 dBc/−70 dBc
  • 低噪声
    • 折合到输出端的噪声密度(RTO)−154 dBm/Hz
    • 噪声系数:5.5 dBAV = 15 dB1 GHz
  • 差分阻抗:100 Ω输入、50 Ω输出
  • 低功耗工作模式,关断控制
  • 3.3 V5 V单电源供电
  • 采用24引脚、4 mm × 4 mm LFCSP封装

产品详情

ADA4961是一款高性能BiCMOS RF数字增益放大器(DGA),针对重负载驱动(≥2.0 GHz)进行了优化。 它可实现500 MHz时−90 dBc和1.5 GHz时−85 dBc的典型IMD3性能。 该RF性能使GHz级转换器可实现最佳性能,而且不像通常的GaAs放大器,它对驱动放大器或总功耗的限制极小。 该器件可轻松驱动10位至16位HS转换器。

针对许多接收器应用,可以简化或无需使用抗混叠滤波器(AAF)设计。

ADA4961内部差分输入阻抗为100 Ω,差分动态输出阻抗为50 Ω,无需使用外部端接电阻。 数字调整能力具有1 dB分辨率,因而可在21 dB输入电平范围内优化信噪比(SNR)。

ADA4961在最高达2 GHz频率时,具有高宽带、低失真性能。 这些特性以及宽增益调节和相对较低的功耗,使其成为许多高速应用的首选放大器,这包括极高频下动态范围至关重要的IF、RF和宽带应用。

ADA4961不仅非常适合驱动模数转换器(ADC),也可以用于混频器、PIN二极管衰减器、SAW滤波器和多元件分立器件。 它采用4mm × 4mm、24引脚LFCSP封装,工作温度范围是−40°C至+85°C。

应用

  • 用于10位到14位GSPS转换器的ADC驱动器
  • 射频/中频增益模块
  • 线路驱动器
  • 仪器仪表
  • 卫星通信
  • 数据采集
  • 军用系统


其他产品信息
本器件尚未量产。 如需样片、数据手册和其它信息,请联系RF/IF器件组。

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

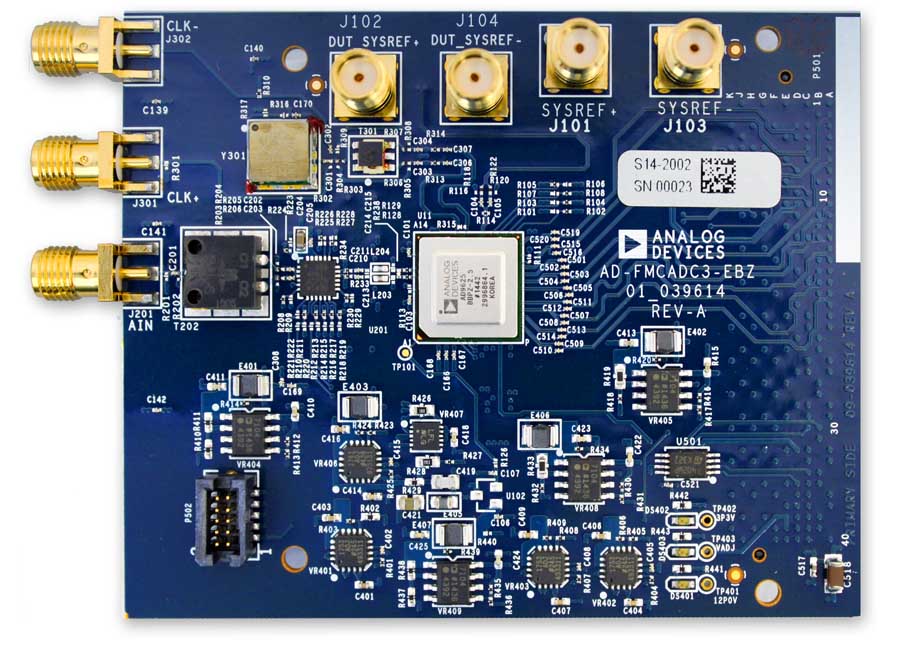

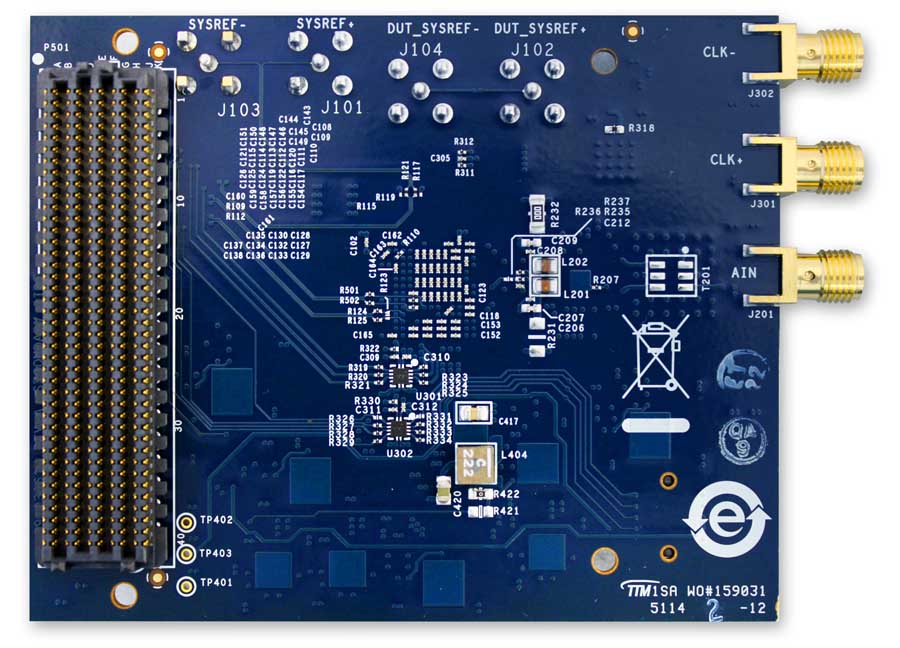

评估套件 (3)

工具及仿真模型

S参数

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
