AD9625

12位、2.6 GSPS/2.5 GSPS/2.0 GSPS、1.3 V/2.5 V模数转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 12位、2.5 GSPS无失码ADC
  • SFDR = 79 dBc、AIN最高为1 GHz(−1 dBFS,2.5 GSPS)
  • SFDR = 77 dBc、AIN最高为1.8 GHz(−1 dBFS,2.5 GSPS)
  • SNR = 57.6 dBFS、AIN最高为1 GHz(−1 dBFS,2.5 GSPS)
  • SNR = 57 dBFS、AIN最高为1.8 GHz(−1 dBFS,2.5 GSPS)
  • 噪声频谱密度 = −149.5 dBFS/Hz (2.5 GSPS)
  • 差分模拟输入: 1.2 V p-p
  • 差分时钟输入
  • 3.2 GHz全功率模拟输入带宽
  • 高速6或8通道JESD204B串行输出
    子类1: 6.50 Gbps (2.6 GSPS)
  • 两个独立的采用10位NCO的1/8或1/16抽取滤波器
  • 电源电压: 1.3 V、2.5 V
    • 灵活的数字输出模式
    • 内置可选数字测试码
  • 时间戳特性
  • 转换误码率 < 10−15

更多细节
show more Icon

AD9625是一款12位单芯片采样模数转换器(ADC),其可在转换速率高达每秒采样2.5千兆(GSPS)下运行。 本产品用于采样高至第二奈奎斯特区域的宽带模拟信号。 AD9625结合了宽输入带宽、高采样率和优异的线性度,其非常适合于频谱分析仪、数据采集系统以及各式军工电子应用,比如雷达和干扰/抗干扰测量。

模拟输入、时钟和SYSREF信号均为差分输入。 基于JESD204B的高速串行输出可在1、2、4、6或8通道配置中进行配置。 额定温度范围为-40 ℃至+85 ℃的工业温度范围。

产品特色

  1. 高性能: 高采样率下出色的SFDR应用、直接RF采样以及片内基准电压源。
  2. 灵活的数字数据输出格式,基于JESD204B规格。
  3. 控制路径SPI接口端口,其支持各种产品特性和功能,如数据格式、增益和偏移校准值。

应用

  • 频谱分析仪
  • 军用通信
  • 雷达
  • 高性能数据存储示波器
  • 有源干扰/抗干扰
  • 电子监控和对抗

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

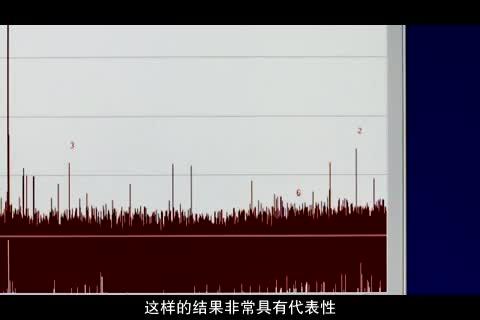

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9625BBP-2.5
  • HTML
  • HTML
AD9625BBP-2.6
  • HTML
  • HTML
AD9625BBPRL-2.5
  • HTML
  • HTML
AD9625BBPRL-2.6
  • HTML
  • HTML
AD9625BBPZ-2.0
  • HTML
  • HTML
AD9625BBPZ-2.5
  • HTML
  • HTML
AD9625BBPZ-2.6
  • HTML
  • HTML
AD9625BBPZRL-2.0
  • HTML
  • HTML
AD9625BBPZRL-2.5
  • HTML
  • HTML
AD9625BBPZRL-2.6
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 9, 2015

- 14_0249

Assembly Transfer of Select CSP_BGA Products to STATS ChipPAC Korea Plant 3

AD9625BBPZ-2.0

量产

AD9625BBPZ-2.5

量产

AD9625BBPZRL-2.0

量产

AD9625BBPZRL-2.5

量产

3月 29, 2022

- 21_0102

Discontinuance of Leaded manufacturing process for HS ADCs

AD9625BBP-2.5

量产

AD9625BBP-2.6

量产

AD9625BBPRL-2.5

量产

AD9625BBPRL-2.6

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 9, 2015

- 14_0249

arrow down

Assembly Transfer of Select CSP_BGA Products to STATS ChipPAC Korea Plant 3

AD9625BBPZ-2.0

量产

AD9625BBPZ-2.5

量产

AD9625BBPZRL-2.0

量产

AD9625BBPZRL-2.5

量产

3月 29, 2022

- 21_0102

arrow down

Discontinuance of Leaded manufacturing process for HS ADCs

AD9625BBP-2.5

量产

AD9625BBP-2.6

量产

AD9625BBPRL-2.5

量产

AD9625BBPRL-2.6

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 6

reference details image

AD-FMCADC7-EBZ

ADL5567和AD9625模拟信号链评估和集成VCO的ADF4355-2宽带频率合成器

zoom

AD-FMCADC7-EBZ

ADL5567和AD9625模拟信号链评估和集成VCO的ADF4355-2宽带频率合成器

ADL5567和AD9625模拟信号链评估和集成VCO的ADF4355-2宽带频率合成器

特性和优点

  • 利用JESD204B高速串行接口可实现单通道2.5 GSPS转换
  • 具有20dB电压增益调节的驱动器放大器接口
  • 针对时钟或外部时钟的片上PLL和VCO设置
  • ADC真直流耦合输入和模拟输入前端,带宽=DC至1.8GHz

  • 产品详情

    AD-FMCADC7-EBZ是一款单通道高速数据采集板,集成了12位、单通道AD9625 (ADC采样速率:2500 MSPS)和驱动转换器的低失真、4.8 GHz、差分放大器ADL5567。FMC尺寸形式支持JESD204B高速串行接口。使用集成VCO的片上ADF4355-2宽带PLL支持所有时钟。该产品设计用于DC至1.8GHz的宽带模拟信号采样。AD9625将宽输入带宽、高采样速率和出色的线性度等特性融于一身,非常适合于频谱分析仪、数据采集系统以及各式军工电子应用。


    此板符合大多数FMC规格的机械尺寸、安装孔位等要求。虽然该板确实符合大多数FMC规格要求,但它不能用作现成的商用(COTS)板。如果需要可供立即集成的商用产品,请咨询FMC制造商并查阅FMC规格(ANSI/VITA 57.1)。


    该板针对配合Xilinx开发系统使用的ADI参考设计。ADI提供完整的源代码(HDL和软件)以重新创建这些项目(减去由FPGA供应商提供的、我们所用的IP),但所供信息可能不足以将其连接至自定义平台。


    该板专门针对放大器模拟输入上通过转换器信号链的真直流耦合而设计。从而产生尽可能宽的适合AD-FMCADC7-EBZ的频谱。


    参考设计包括通过JESD204B串行接口和SPI接口采集器件数据。样本写入外部DDR-DRAM中。它允许通过SPI编程器件并监控其内部寄存器。


    reference details image

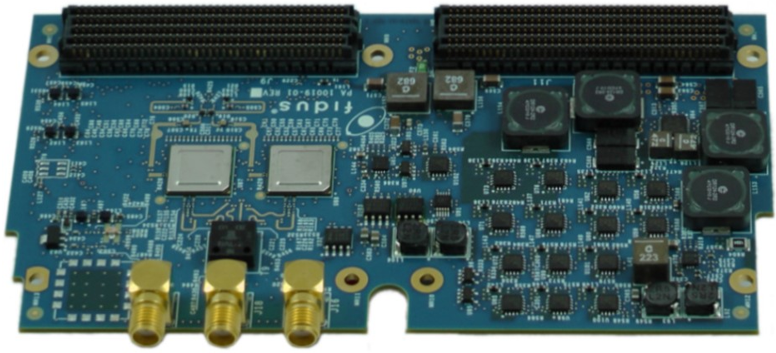

    AD-FMCADC5-EBZ

    2个ADC AD9625:运行速率为2.5GSPS,有效采样速率为5GSPS

    zoom

    AD-FMCADC5-EBZ

    2个ADC AD9625:运行速率为2.5GSPS,有效采样速率为5GSPS

    2个ADC AD9625:运行速率为2.5GSPS,有效采样速率为5GSPS

    特性和优点

    • 2个交错式 ADC AD9625,采用双倍采样速率(显示为5GSPS)
    • 双FMC宽板,需要在载波板上配备两个完全填充的(主要是收发器)FMC连接器
    • 包括参考设计,可配合常用的Altera和Xilinx开发板一起使用。

    产品详情

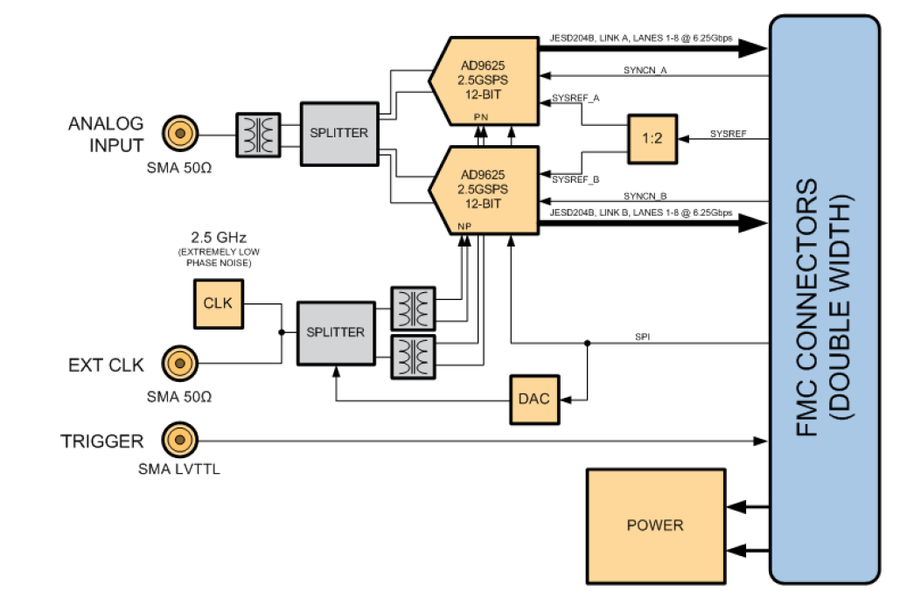

    AD-FMCADC5-EBZ是一款集成两个AD9625 ADC的高速单通道数据采集板。该板可在5GSPS的有效采样速率下提供单输入,同时两个ADC在2.5GHz频率下工作并在两个边沿下进行采样工作(时钟的彼此相位相差180度)。

    虽然该板确实符合大多数FMC规格要求,但它不能用作现成的商用(COTS)板。如果需要可供立即集成的商用产品,请咨询众多FMC制造商之一。

    ADI还为此板提供参考设计(HDL和软件),可配合常用的Altera和Xilinx开发板一起使用。


    reference details image

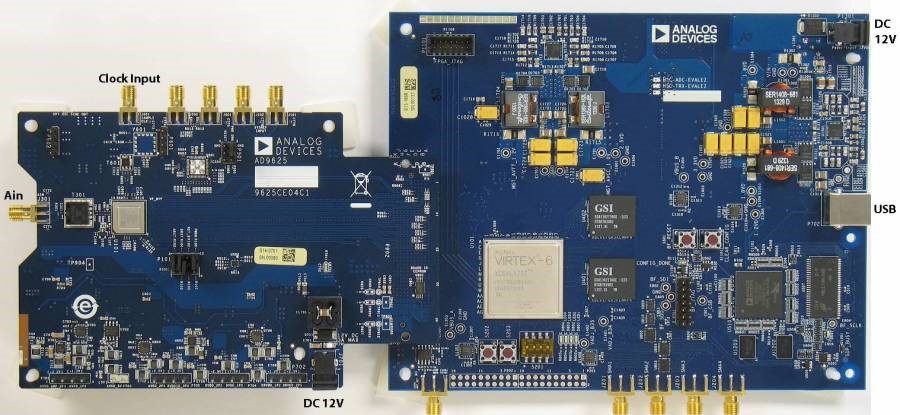

    EVAL-AD9625

    AD9625评估板

    zoom

    EVAL-AD9625

    AD9625评估板

    产品详情

    设备要求

    • 2个AC至12 V DC电源
    • 模拟信号源、抗混叠滤波器和SMA电缆
    • 时钟源和SMA电缆
    • 运行Windows的PC
    • USB 2.0电缆
    • AD9625评估板
    • 基于FPGA的数据采集板HSC-ADC-EVALEZ

    帮助文档

    • AD9625数据手册
    • VisualAnalog转换器评估工具用户手册,AN-905
    • 高速ADC SPI控制器软件用户手册, AN-878
    • 通过SPI与高速ADC接口,AN-877

    软件要求

    • VisualAnalog
    • SPI控制器

    模拟选项

    • 针对AD9625的单端至差分巴伦输入

    所有文档和软件可从此处下载: http://www.analog.com/fifo

    如有任何疑问,请发送电子邮件至: highspeed.converters@analog.com。


    reference details image

    AD-FMCADC2-EBZ

    AD9625评估和同步

    zoom

    AD-FMCADC2-EBZ

    AD9625评估和同步

    AD9625评估和同步

    特性和优点

    • 2.5 GSPS,采用JESD204B高速串行接口
    • 可选片上或外部时钟
    • 特定设计并增加I/O,适合多板同步

    产品详情

    AD-FMCADC2-EBZ是一款集成单通道ADC(速率为2500 MSPS)AD9625的高速数据采集板,采用FMC尺寸形式,支持JESD204B 高速串行接口。 AD9625是一款12位单芯片采样模数转换器(ADC),转换速率可高达2.5 GSPS。 本产品设计用于对高达第二奈奎斯特区的宽带模拟信号进行采样。AD9625集宽输入带宽、高采样速率和出色的线性度等特性于一身,非常适合于频谱分析仪、数据采集系统以及各式军工电子应用,比如雷达和干扰/抗干扰措施等。

    此板符合大多数FMC规格的机械尺寸、安装孔位和其它要求。 虽然该板确实符合大多数FMC规格要求,但它不能用作现成的商用(COTS)板。 如果想要可供立即集成的商用产品,请查询众多FMC制造商之一和FMC规格(ANSI/VITA 57.1)。

    该板旨在采用配合Xilinx开发系统使用的ADI参考设计。 ADI提供完整的源代码(HDL和软件)以重新创建这些项目(减去由FPGA供应商提供的、我们所用的IP),但所供信息可能不足以将其连接至自定义平台。

    该板专门针对同步多个AD-FMCADC2-EBZ板而设计。 有关更多同步信息,请参阅用于同步多个GSPS转换器的测试方法

    参考设计包括通过JESD204B串行接口和SPI接口的器件数据采集。 样片写入外部DDR-DRAM中。 它允许通过SPI编程器件并监控其内部寄存器。


    reference details image

    AD-FMCADC3-EBZ

    ADA4961和AD9625模拟信号链评估和转换器同步

    zoom

    AD-FMCADC3-EBZ

    ADA4961和AD9625模拟信号链评估和转换器同步

    ADA4961和AD9625模拟信号链评估和转换器同步

    特性和优点

    • 2.5 GSPS,采用JESD204B高速串行接口
    • 具有21dB电压增益调节的驱动放大器接口
    • 可选片内或外部时钟
    • 特定设计并增加I/O,适合多板同步

    产品详情

    AD-FMCADC3-EBZ是一款高速数据采集板,集成了单通道ADC (2500 MSPS) AD9625和驱动转换器的低失真、3.2 GHz、RF DGA ADA4961。 FMC尺寸支持JESD204B高速串行接口。 本产品设计用于对高达第二奈奎斯特区的宽带模拟信号进行采样。AD9625集宽输入带宽、高采样速率和出色的线性度等特性于一身,非常适合于频谱分析仪、数据采集系统以及各式军工电子应用,比如雷达和干扰/抗干扰措施等。

    此板符合大多数FMC规格的机械尺寸、安装孔位和其它要求。 虽然该板确实符合大多数FMC规格要求,但它不能用作现成的商用(COTS)板。 如果想要可供立即集成的商用产品,请查询FMC制造商和FMC规格(ANSI/VITA 57.1)。 该板旨在采用配合Xilinx开发系统使用的ADI参考设计。 ADI提供完整的源代码(HDL和软件)以重新创建这些项目(减去由FPGA供应商提供的、我们所用的IP),但所供信息可能不足以将其连接至自定义平台。

    该板专门针对同步多个AD-FMCADC3-EBZ板而设计。 有关更多同步信息,请参阅 用于同步多个GSPS转换器的测试方法。

    参考设计包括通过JESD204B串行接口和SPI接口的器件数据采集。 样片写入外部DDR-DRAM中。 它允许通过SPI编程器件并监控其内部寄存器。


    reference details image

    AD-FMCOMMS11-EBZ

    直接RF至基带发射无线电

    zoom

    AD-FMCOMMS11-EBZ

    直接RF至基带发射无线电

    直接RF至基带发射无线电

    特性和优点

    • TX
      • 16位12GSPS RFDAC
      • JESD204B接口
        • 8个通道,最高可达12.5Gbps
      • 1x/2x/4x/6x/8x/12x/16x/24x/32x插值
      • 最大速率下的64位NCO
      • 模拟工作模式:
        • 正常模式:6GSPS DAC速率
          • 频率合成最高可达2.5GHz(第一奈奎斯特)
        • 混频模式:6GSPS DAC速率
          • 第2和第3奈奎斯特区中的频率合成
        • 2X正常模式:12GSPS DAC速率
          • 频率合成最高可达6GHz(第一奈奎斯特)
        • 出色的动态性能
    • RX
      • 3.2GHz全功率带宽(2.5GSPS时)
        • 噪声密度 = -149.5dBFs/Hz,ENOB = 9.5位
        • SFDR = 77 dBc(1GHz Ain,2.5Gsps)
        • SFDR = 77dBc(1.8GHz Ain,2.5Gsps)
      • +/-0.3 LSB DNL,+/-1.0 LSB INL
      • 双电源:1.3V和2.5V
      • 8或6通道JESD204B输出
      • 用于快速检测输出的可编程削波阈值
      • 每通道集成两个宽带数字下变频器(DDC)
        • 10位复数NCO
        • 2个级联半带滤波器(十进制/8、十进制/16)
      • 用于同步处理对齐的时间戳
        • SYSREF设置/保持检测器
      • 可编程中断(IRQ)事件监控器

    产品详情

    AD-FMComms11-EBZ板是一个用于通信基础设施应用的系统平台板,展示了直接至RF (DRF)发射器和观测接收器架构。通过使用高采样速率RFDAC和RFADC,可消除上一代发射器中的许多元件,如混频器、调制器、IF放大器和滤波器。目的是使ADC或DAC尽可能靠近天线,从而提供更经济高效的通信解决方案。

    分别由多GSPS RF ADC和DAC,AD9625和AD9162组成。发射路径包含巴伦、低通滤波器、增益模块和可变衰减器件,以产生适合功率放大器模块的输出。PA输出通过可变衰减器、巴伦,最终为ADC,沿观测路径耦合返回至电路板。它负责板载时钟管理;所有必要的时钟都从基准电压源产生。同时显示电源管理功能。
