ADL5205 35 dB范围、1 dB步长可编程VGA

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 独立的双通道数字控制增益放大器(DGA)
  • 增益范围：-9 dB至+26 dB
  • 1 dB步长，±0.2 dB精度(200 MHz)
  • 100 Ω差分输入电阻
  • 10 Ω差分输出电阻
  • 1.2 dB噪声系数变化（针对12 dB第一增益衰减）
  • 输出三阶交调截点(OIP3)：48.5 dBm (200 MHz)、5V、高性能模式
  • −3 dB带宽：1700 MHz（典型值，高性能模式下）
  • 多种控制接口选项
    • 并行6位控制接口（集成锁存器）
    • 串行外设接口(SPI)（集成快速启动功能）
    • 增益升/降接口
  • 宽输入动态范围
  • 低功耗模式
  • 掉电控制
  • 3.3 V或5 V单电源供电
  • 40引脚、6 mm × 6 mm LFCSP封装

ADL5205是一款数字控制、宽带宽、可变增益双通道放大器(DGA)，可以提供精密增益控制、高输出三阶交调截点(OIP3)和几乎恒定的噪声系数（针对12 dB第一衰减）。48.5 dBm的出色OIP3性能（200 MHz、5 V、高性能模式和最大增益时）使之成为各种接收器应用的卓越增益控制器件。

对于宽输入动态范围应用，ADL5205能以1 dB的步长提供35 dB宽增益范围。增益可通过多种增益控制和接口选项进行调整：并行、SPI或增益升降控制。

ADL5205的两个通道均通过对PWUPA和PWUPB引脚施加适当的逻辑电平来独立上电。ADL5205针对高性能模式和低功耗模式的典型静态电流分别为175 mA和135 mA。禁用时，其功耗仅为14 mA，可以提供出色的输入-输出隔离。当器件禁用时，增益设置保持不变。

ADL5205采用ADI公司的高速、硅锗(SiGe)互补BiCMOS工艺制造，提供精密增益调整功能和良好的失真性能。它采用紧凑的散热增强型6 mm × 6 mm、40引脚LFCSP封装，工作温度范围为−40°C至+85°C。

请注意，在整篇数据手册中，多功能引脚（如CSA/A3）由整个引脚名称或引脚的单个功能表示；例如CSA即表示仅与此功能相关。

应用

  • 差分ADC驱动器
  • 高中频采样接收机
  • 高输出功率中频放大
  • 仪器仪表


ADL5205

ADL5205 35 dB范围、1 dB步长可编程VGA

ADL5205 Functional Block Diagram ADL5205 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

IBIS 模型 1

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

打开工具

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
EVAL-ADL5205

ADL5205 评估板

立即购买 更多内容

产品详情

ADL5205-EVALZ评估板通过串行和并行接口端口以及Microsoft® Windows® PC上的USB端口，利用系统演示平台(SDP)接口板与ADL5205双通道DGA接口。此外，利用切换开关可手动控制双通道DGA的所有数字功能。


器件采用5 V电源供电时，3.3 V低压差(LDO)稳压器向逻辑电路供电。板载巴伦将单端输入信号转换成该器件的差分输入形式，并将该器件的差分输出信号转换为单端输出形式。


ADL5205-EVALZ评估板采用4层370HR (FR4)印刷电路板搭建。
EVAL-ADL5205
ADL5205 评估板

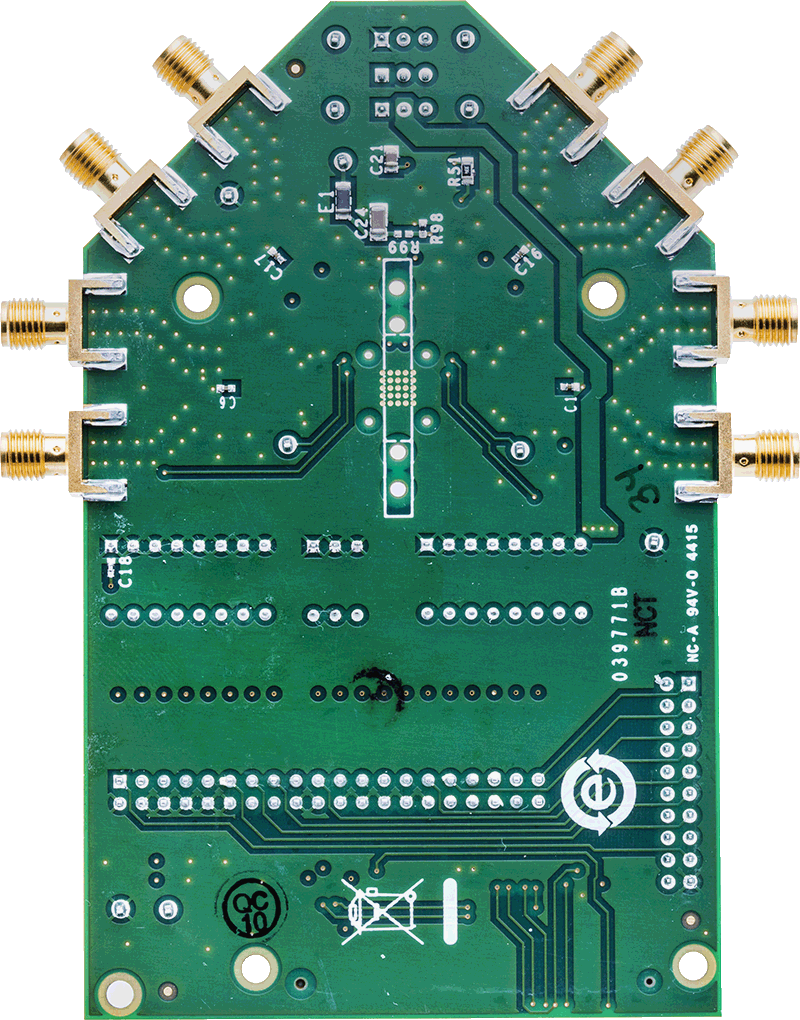

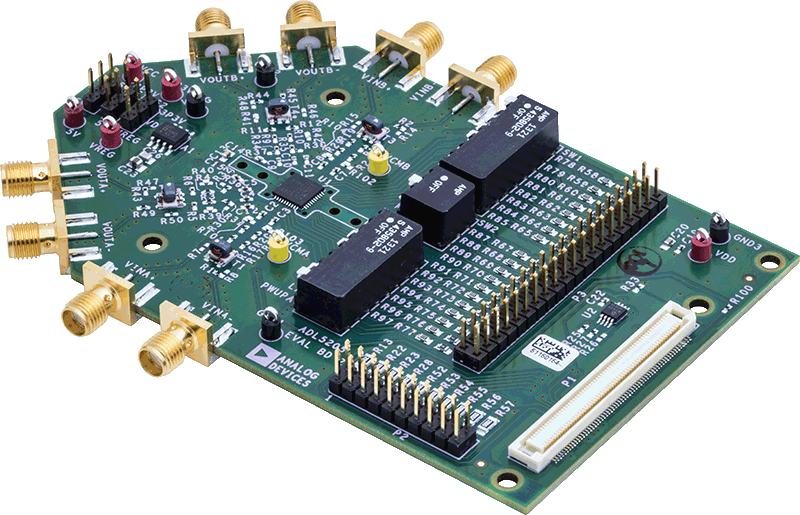

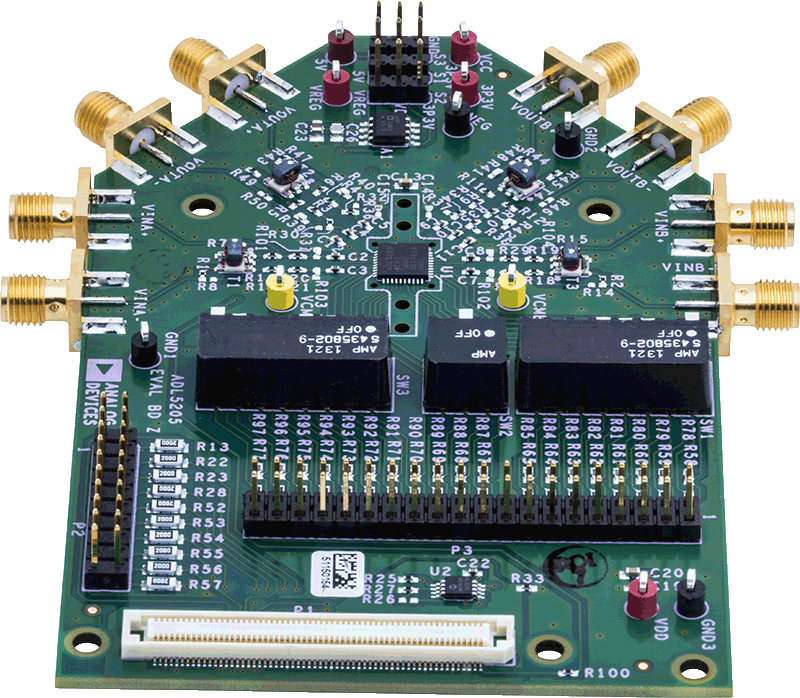

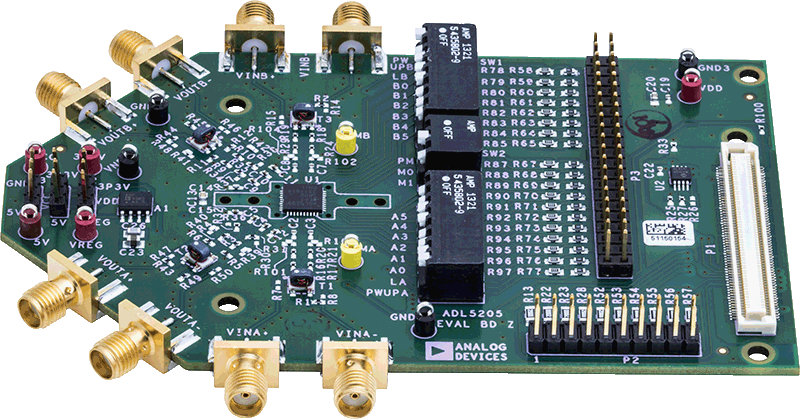

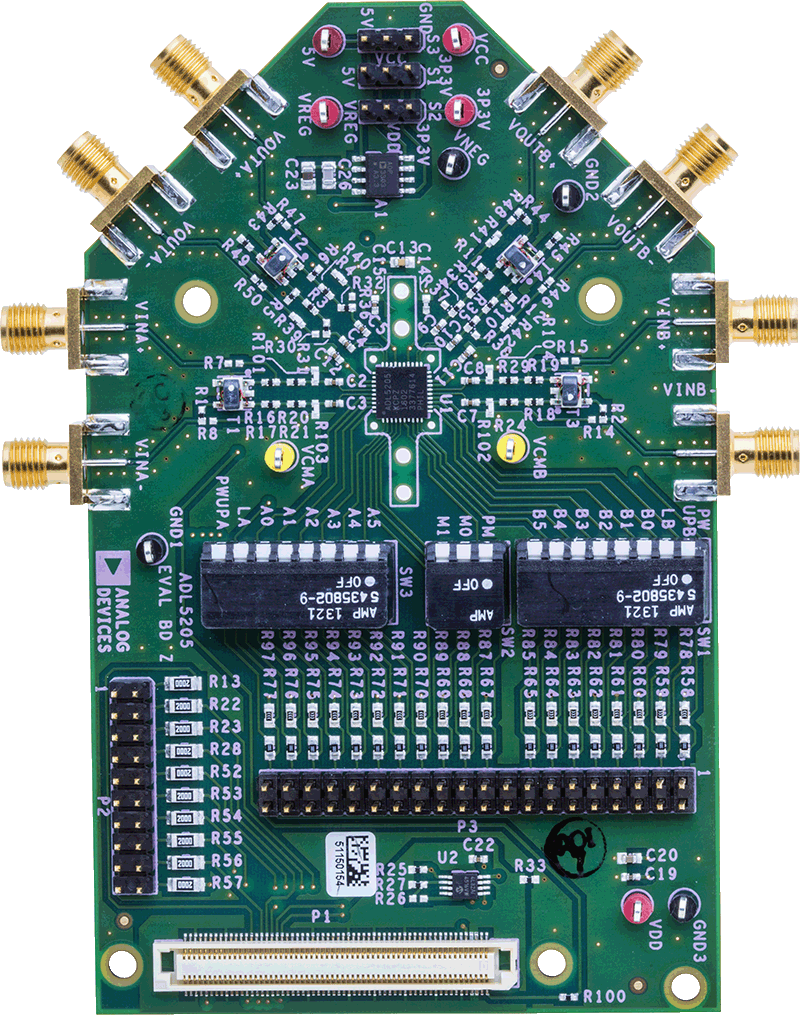

ADL5205-EVALZ-Angle (1)-web ADL5205-EVALZ-Angle (2)-web ADL5205-EVALZ-Bottom-web ADL5205-EVALZ-Top Angle-web ADL5205-EVALZ-Top-web
