LT3460

采用 SC70、ThinSOT 和 DFN 封装的 1.3MHz / 650kHz 升压型 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 开关频率:1.3MHz (LT3460)
  • 开关频率:650kHz (LT3460-1)
  • 高输出电压:高达 36V
  • 300mA 集成开关 (LT3460)
  • 180mA 集成开关 (LT3460-1)
  • 宽输入范围:2.5V 至 16V
  • 采用小型表面贴装元件
  • 低停机电流:<1μA
  • 扁平 (高度仅为 1mm) 的 SC70 封装 (LT3460 和 LT3460-1)、SOT-23 (ThinSOT) 封装 (LT3460) 和2mm x 2mm DFN 封装(LT3460-1)

更多细节
show more Icon

LT®3460/LT3460-1 是通用型升压 DC/DC 转换器。LT3460/LT3460-1 的开关频率为1.3MHz/650kHz,因而允许使用纤巧、低成本和低矮扁平的电容器和电感器。恒定频率架构产生了易于滤除的低且可预知的输出噪声。

LT3460/LT3460-1 中的高电压开关具有 38V 的额定电压,从而使得这些器件非常适合于高达 36V 的升压型转换器。LT3460 能够从一个 5V 电源产生 12V 输出 (在高达 70mA 的电流条件下)。

LT3460-1 具有 1mA 的低静态电流和 650kHz 的开关频率,因而使其非常适合于低电流应用。

LT3460/LT3460-1 采用 SC70 封装。SOT-23 封装仅 LT3460 可以提供。


Applications

  • 数码相机
  • CCD 偏置电源
  • xDSL 电源
  • TFT-LCD 偏置电源
  • 本机 5V 或 12V 电源
  • 医疗诊断设备
  • 后备电池



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3460EDC-1#TRMPBF
  • HTML
  • HTML
LT3460EDC-1#TRPBF
  • HTML
  • HTML
LT3460ES5#TRMPBF
  • HTML
  • HTML
LT3460ES5#TRPBF
  • HTML
  • HTML
LT3460ESC6#TRMPBF
  • HTML
  • HTML
LT3460ESC6#TRPBF
  • HTML
  • HTML
LT3460ESC6-1#TRMPBF
  • HTML
  • HTML
LT3460ESC6-1#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC545A

LT3460ESC6 | 采用SC70封装的1.3MHz升压和SEPIC DC/DC转换器,升压 = 5VIN, SEPIC = 10V~16VIN, VOUT = 12V (50mA/70mA) 收缩..

zoom

DC545A

LT3460ESC6 | 采用SC70封装的1.3MHz升压和SEPIC DC/DC转换器,升压 = 5VIN, SEPIC = 10V~16VIN, VOUT = 12V (50mA/70mA) 收缩..

LT3460ESC6 | 采用SC70封装的1.3MHz升压和SEPIC DC/DC转换器,升压 = 5VIN, SEPIC = 10V~16VIN, VOUT = 12V (50mA/70mA) 收缩..

产品详情

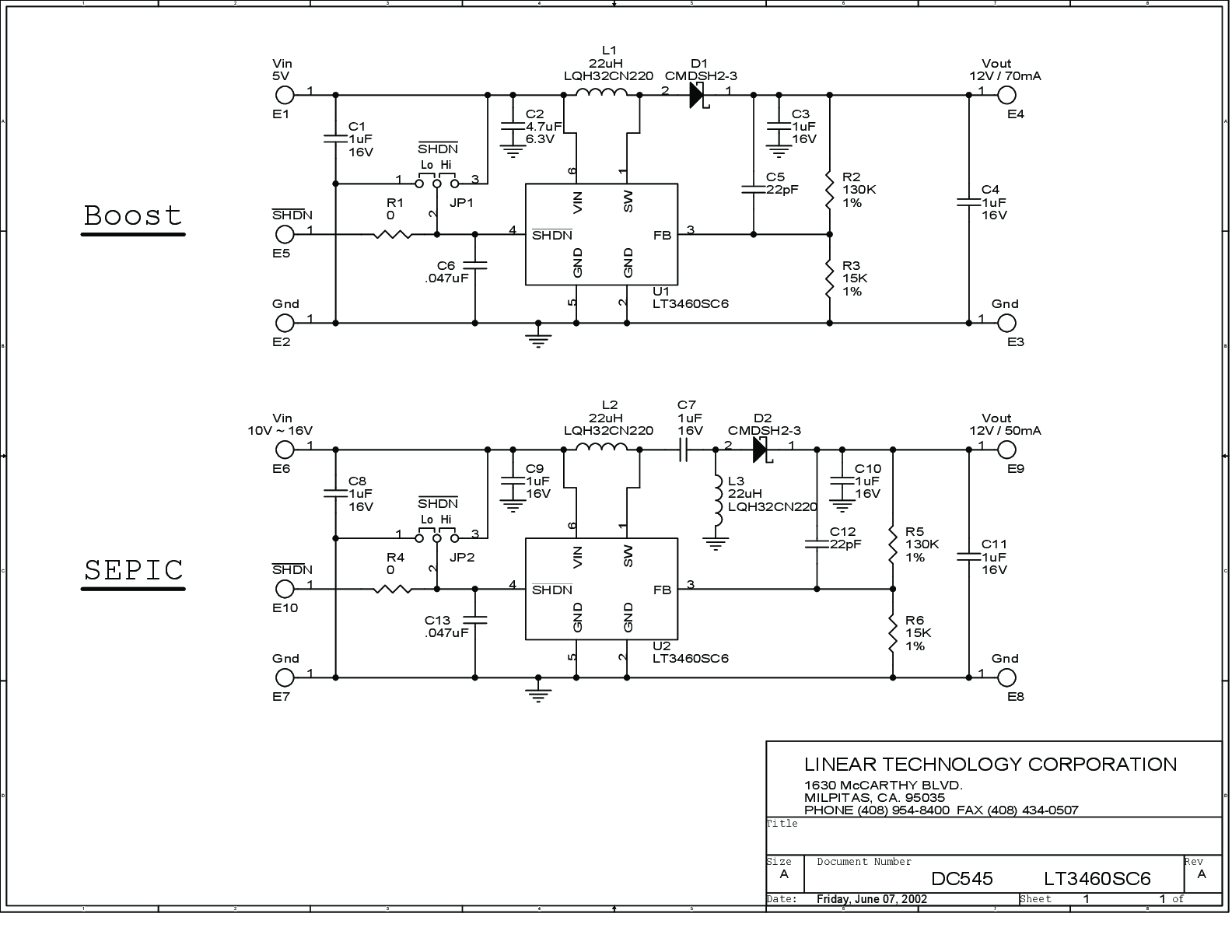

演示电路545内置具有1.3MHz恒频的升压DC/DC转换器LT3460,采用SC70封装。DC545中包含两个开关稳压器电路。12V输出升压转换器(上方电路)设计用于在70mA负载电流下将5V输入转换为12V输出,而SEPIC转换器(下方电路)设计用于在50mA下将10V ~ 16V输入转换为12V。
