概览

优势和特点

  • RF带宽达13 GHz
  • 高速和低速FMCW斜坡发生
  • 25位固定模数可提供次赫兹频率分辨率
  • PFD频率最高达110 MHz
  • 归一化相位噪底：−224 dBc/Hz
  • FSK和PSK功能
  • 锯齿波、三角波和抛物线波形发生
  • 斜坡与FSK叠加
  • 具有2种不同扫描速率的斜坡
  • 斜坡延迟、频率回读和中断功能
  • 可编程相位控制
  • 2.7 V至3.45 V模拟电源供电
  • 1.8 V数字电源供电
  • 可编程电荷泵电流
  • 三线式串行接口
  • 数字锁定检测
  • ESD性能： 3000 V HBM、1000 V CDM
  • 通过汽车应用认证

产品详情

ADF4159是一款具有调制、以及快速和慢速波形产生能力的13 GHz小数N分频频率合成器， 该器件使用25位固定模数，提供次赫兹频率分辨率。

ADF4159由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。 该器件内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。 INT和FRAC寄存器可构成一个总N分频器(N = INT + (FRAC/225))。

ADF4159可用于实现频移键控(FSK)和相移键控(PSK)调制。 还有一些可用的频率扫描模式，可在频域内产生各种波形，例如锯齿波和三角波。 扫描可以设置为自动进行，也可以设置为通过外部脉冲手动触发每个步骤。 ADF4159具有周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。

所有片内寄存器均通过简单的三线式接口进行控制。 ADF4159采用2.7 V至3.45 V模拟电源和1.62 V至1.98 V数字电源供电，不用时可以关断。

应用

  • 通信基础设施
  • 通信测试设备
  • 仪器仪表
  • FMCW雷达

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (2)

参考资料

  • 查看全部 (21)
  • 数据手册 (1)
  • 用户手册 (2)
  • 产品聚焦 (1)
  • 中文系统方案 (1)
  • 在线研讨会 (4)
  • 产品选型手册 (1)
  • 解决方案通报和手册 (1)
  • 参考电路 (1)
  • 视频 (5)
  • 技术文章 (4)
    • Document Type

    软件代码及系统需求

    评估软件

    ZIP
    1227 kB

    ADF4158 and ADF4159 Evaluation Board Software

    驱动/参考代码

    ZIP
    1.59 M

    ADF4159参考代码

    工具及仿真模型

    IBIS模型

    设计工具

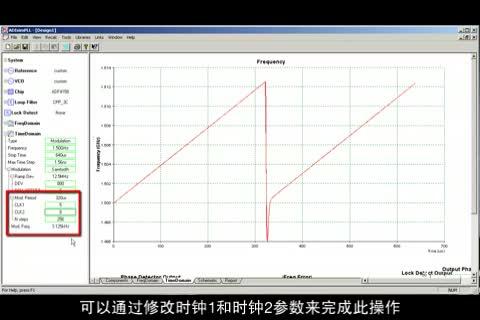

    ADIsimPLL™

    ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

    参考电路 (2)

    配套产品推荐

    ADF4159 配套产品

    推荐 使用的线性稳压器

    • For ultalow noise, 3V applications, 200mA output: ADP151.
    • For high accuracy, 5V applications: ADP3334.
    • For ultralow noise, 3V applications,150mA output: ADP150.
    • For a step up, 3V to 5V regulator: ADP1613.

    推荐 使用的PLL有源滤波器

    • For an ultralow noise, rail-to-rail amplifier: OP184.
    • For an ultralow noise, rail-to-rail, high gain bandwidth amplifier: AD8065.

    推荐 使用的4分频预分频器

    • For a low noise, low power, fixed RF block: ADF5001.

    推荐 使用的RF混频器

    推荐 使用的调制器/解调器

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    ADF4159CCPZ 材料声明 质量和可靠性 24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)
    ADF4159CCPZ-RL7 材料声明 质量和可靠性 24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)
    ADF4159WCCPZ 材料声明 质量和可靠性 24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)
    ADF4159WCCPZ-RL7 材料声明 质量和可靠性 24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)
    Wafer Fabrication Data
