ADL5801

高IP3、10 MHz 至6 GHz 有源混频器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
特性
  • 宽带通道上/下变频器
  • 功率转换增益:1.5 dB
  • 宽带RF、本振和IF端口
  • 边带噪声指数:10 dB
  • 出色的阻塞单边带噪声指数
  • 输入IP3:27 dBm
  • 输入P1dB:12 dBm
  • 本振驱动:0 dBm(典型值)
  • RF输出端的本振泄漏:-40 dBm
  • 单电源供电:5 V @ 80 mA
  • 可调偏置,适合低功耗工作
  • 4 mm × 4 mm,24引脚裸露焊盘LFCSP封装

更多细节
show more Icon

ADL5801利用一个高线性度双平衡有源混频器内核以及集成的本振缓冲放大器来提供10 MHz至6 GHz的高动态范围频率转换。专有的线性化架构使混频器能在高输入电平下提供增强的IP3性能。偏置调整特性可通过单一控制引脚实现输入线性度、单边带噪声指数,以及直流电流的较优化。在手机应用中,带内阻塞信号可能会导致动态性能下降,ADL5801的高输入线性度使其能够满足这一应用的严苛要求。自适应偏置功能使得该款器件能够在出现强阻塞信号时实现高IP3性能。当强干扰不再出现时,ADL5801会自动偏置以实现低噪声指数和低功耗。

平衡的有源混频器可提供出色的本振至射频与本振至中频泄漏,其典型值优于-40 dBm。IF的输出内部连接至200Ω的源阻抗,当负载为200Ω时,电压转换增益为7.5 dB(典型值)。开集IF输出的宽频率范围使得ADL5801适合用作各种传输应用中的上变频器。

应用
  • 手机基站接收机
  • 无线链路下变频器
  • 宽带模块转换
  • I仪器仪表
  • 产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    视频

    软件和型号相关生态系统

    工具及仿真模型 2

    参考电路 3

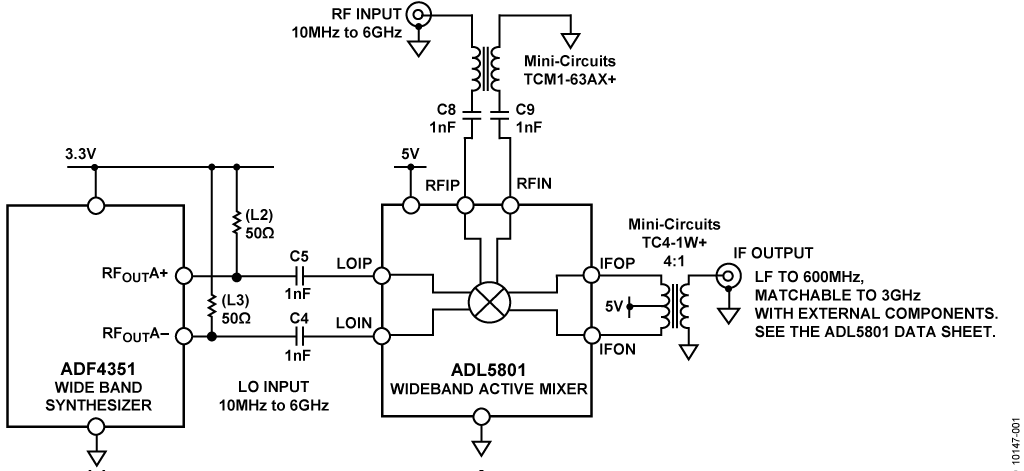

    Broadband Interface Between ADF4351 PLL

    带无缝本振接口的宽带6 GHz有源混频器

    Frequency Selective RF Detector

    频率选择、RMS响应、90 dB动态范围、35 MHz至4.4 GHz RF检波器

    Block Diagram of the Translation Loop Synthesizer

    低相位噪声的转换锁相环频率合成器
