概览

优势和特点

  • 3 dB带宽:2.2 GHz (AV = 12 dB)
  • 单电阻可编程增益
      0 dB ≤ AV≤ 26 dB
  • 差分接口
  • 低噪声输入级:2.7 nV/√Hz (AV = 10 dB)
  • 低谐波失真
      –79 dBc(二阶,70 MHz)
      –81 dBc(三阶,70 MHz)
  • OIP3:31 dBm (70 MHz)
  • 单电源供电: 3 V至5.5 V
  • 低功耗: 28 mA (5 V)
  • 可调输出共模电压
  • 快速建立和过驱恢复
  • 压摆率:13,000 V/μs
  • 省电功能

产品详情

AD8351是一款完全差分放大器,可用于在通信收发器中,以中频频率驱动高分辨率(10-14位)/高速ADC (240 MSPS)。

AD8351简化了ADC驱动,用户可以通过一个外部电阻调整增益(最高26 dB),同时集成了输出共模调整电路,以降低输入ADC中的驱动电平。

AD8351是一种极低失真增益级,同时具有低噪声和宽增益带宽特性,因而非常适合数字通信中频接收机使用。该器件可以在多种常用中频频率70/140/240 MHz下工作。

关于驱动12/14位分辨率ADC以及用该器件进行单端至差分信号转换的详细电路信息,参见AD8351产品数据手册。

AD8351采用先进的硅双极性工艺制造,以3 V或5 V单电源供电,提供节省空间的10引脚微型SOIC封装,额定温度范围为–40ºC至+85ºC。

供货

其它RF/IF放大器产品:

AD8367 - 500 MHz单端、模拟控制可变增益放大器
AD8369 - 600 MHz、45 dB数字控制式可变增益放大器
AD8350- 1.0 GHz差分放大器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

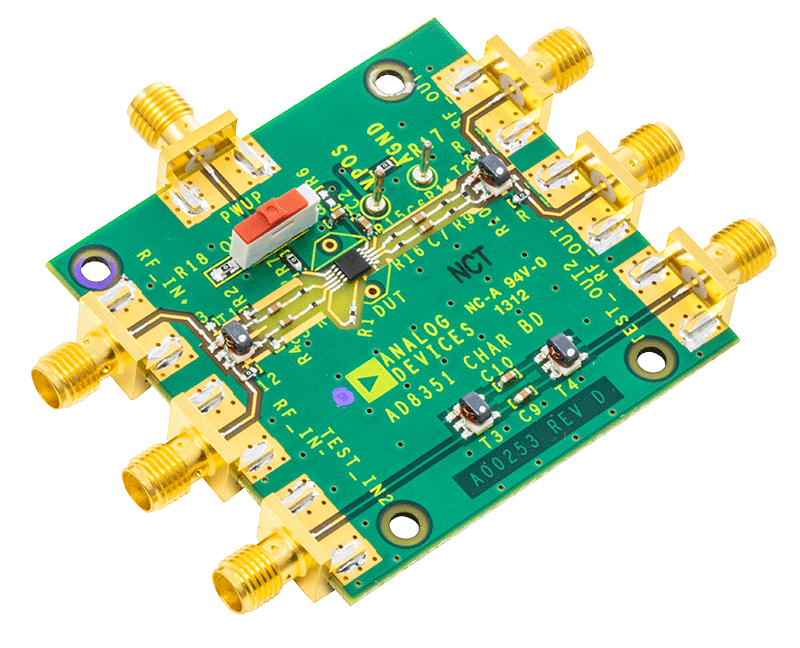

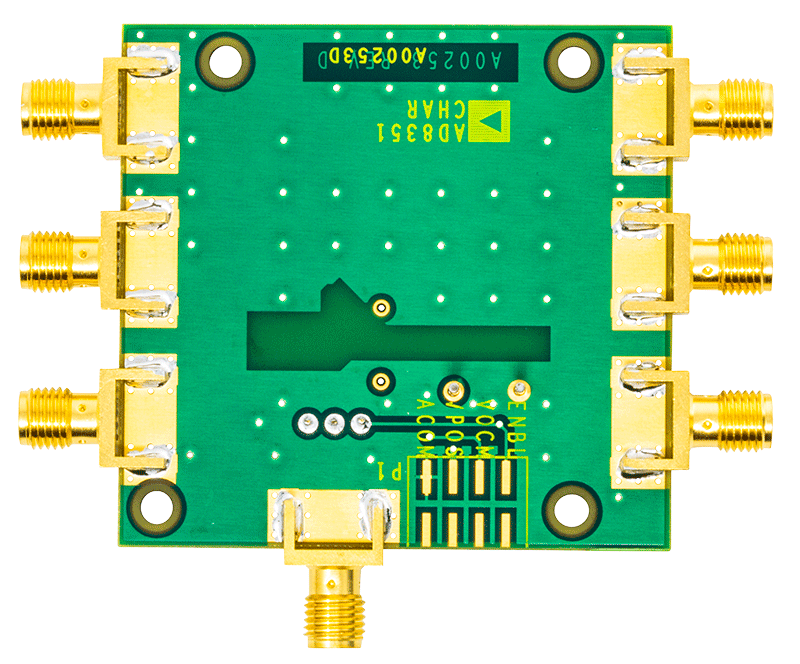

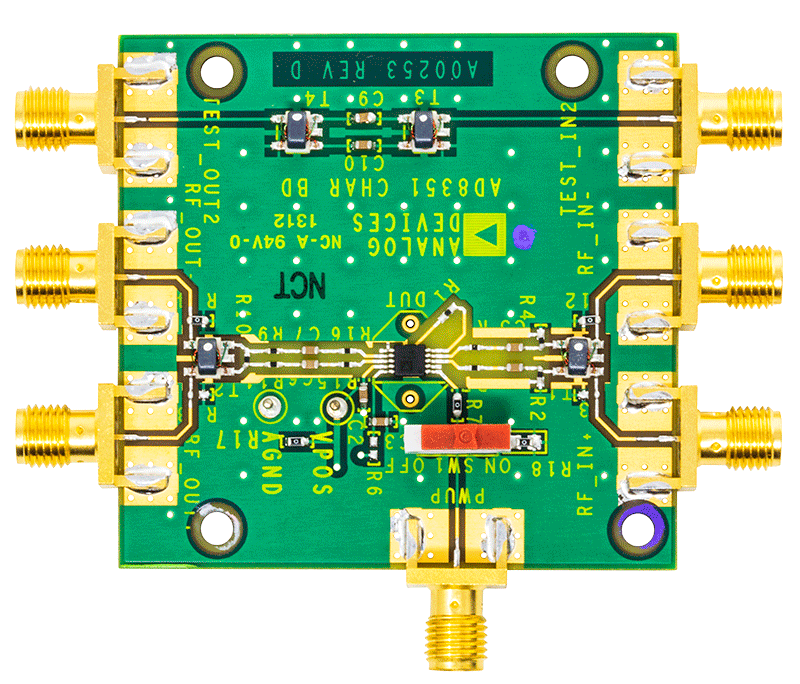

评估套件 (1)

工具及仿真模型

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
