概览

优势和特点

  • 宽带宽(-3 dB带宽):500 MHz
  • 线性dB连续模拟增益控制
  • 片内集成平方律检测器用于AGC操作
  • 高线性度输出IP3:36.5 dBm (70 MHz)
  • 高输出压缩P1dB:8.5 dBm (70 MHz)
  • 单端200 Ω输入阻抗
  • 增益控制范围:45 dB(最大增益42.5 dB)
  • 小尺寸14引脚TSSOP封装

产品详情

集成平方律检波器的硅双极性VGA

AD8367是一款高性能可变增益放大器,设计用于在最高500 MHz的中频频率下工作。从外部施加0至1 V的模拟增益控制电压,可调整45 dB增益控制范围,以提供20 mV/dB输出。精确的线性dB增益控制通过ADI公司的专有X-AMP™架构实现,该架构含有一个可变衰减器网络,由高斯插值器提供输入,从而实现精确的线性增益调整。

此外,AD8367集成一个平方律检测器,使该器件可用作AGC解决方案,并提供检测到的接收信号强度指示(RSSI)输出电压。

AD8367的额定工作频率为CDMA/GSM和W-CDMA移动通信应用中常见的中频频率70 MHz、140 MHz、190 MHz和240 MHz。

AD8367采用高性能硅双极性工艺制造,提供14引脚超薄紧缩小型(TSSOP)封装,额定温度范围为–40°C至+85°C。

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

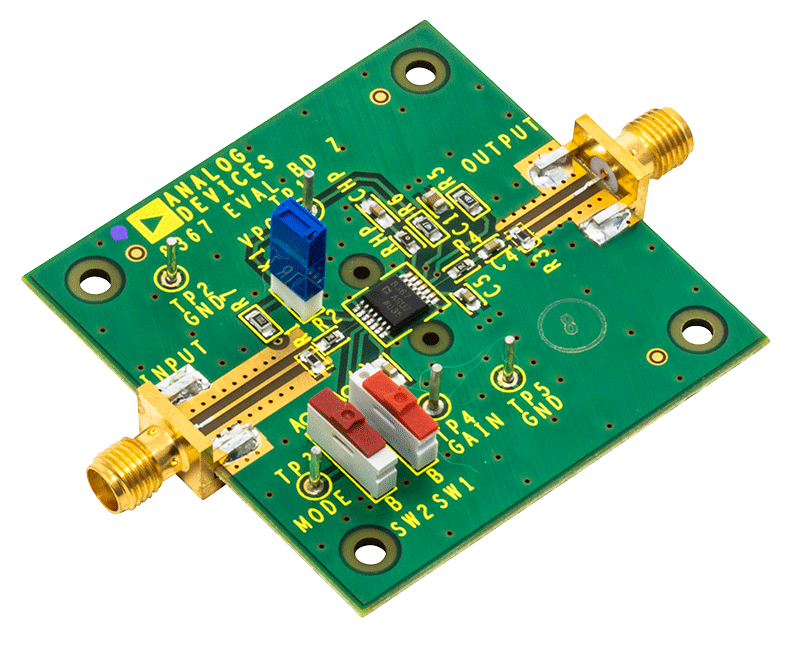

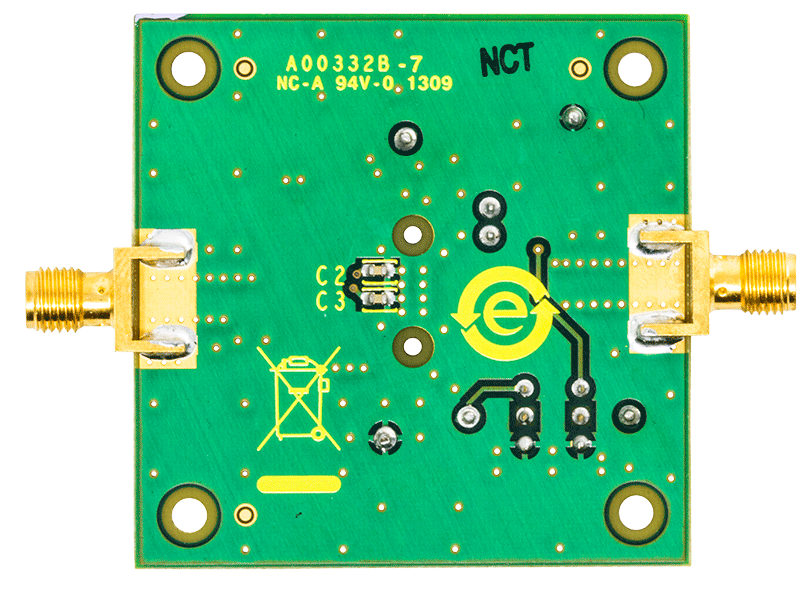

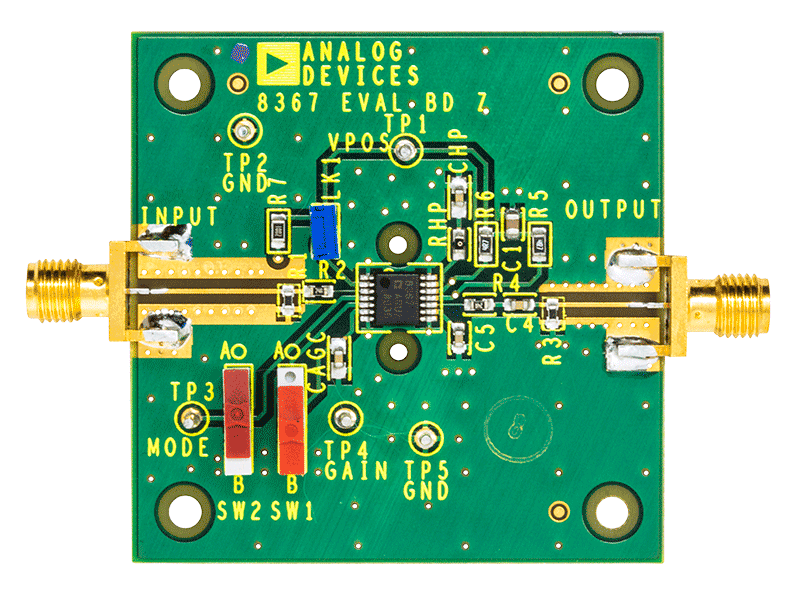

评估套件 (1)

工具及仿真模型

S参数

设计工具

ADIsimRF

ADI公司的ADIsimRF设计工具可以计算RF信号链内的大部分重要参数,包括级联增益、噪声系数、IP3、P1dB和总功耗。
