AD8352: 2 GHz Ultralow Distortion Differential RF/IF Amplifier Data Sheet (Rev. C)11/14/2005PDF453 K
概览
优势和特点
- -3 dB带宽：2.2 GHz (AV = 10 dB)
- 单电阻增益调节：3 dB < AV < 25 dB
- 单电阻和电容失真调节
- 输入电阻：3 kΩ，独立于增益(AV)
- 差分或单端输入至差分输出
- 低噪声输入级：2.7 nV/√Hz RTI (AV = 10 dB)
- 低宽带失真：
10 MHz： −86 dBc HD2， −82 dBc HD3
70 MHz： −84 dBc HD2， −82 dBc HD3
190 MHz： −81 dBc HD2， −87 dBc HD3 - OIP3：41 dBm (150 MHz)
- 压摆率：8 V/ns
- 快速建立和过驱恢复：2 ns
- 单电源供电：3 V至5.5 V
- 低功耗：5 V时为37 mA（典型值）
- 省电功能：5 mA (5 V)
- 采用高速XFCB3 SiGe工艺制造
产品详情
AD8352是一款高性能差分放大器，并针对射频和中频应用进行了优化。在最高200 MHz频率时，无杂散动态范围(SFDR)优于80 dB；在500 MHz以上频率时，SFDR优于65 dB，因而成为高速12位至16位模数转换器(ADC)的理想驱动器。与其它宽带差分放大器不同，AD8352配有缓冲器，能够将增益设置电阻(RG) 与信号输入隔离。因此，对于3 dB至25 dB的增益，AD8352可保持恒定的3 kΩ输入电阻，从而降低了匹配和输入驱动要求。这款器件具有标称值为100 Ω的差分输出电阻。
在500 MHz以上频率时，具有高宽带、低失真性能。这些特性以及宽增益调节能力，使之成为对低失真、低噪声和低功耗有严格要求的一般中频与宽带应用的优选放大器。它不仅非常适用于驱动ADC，也可以用于混频器、二极管衰减器、SAW滤波器和多元件分立器件。该器件采用3 mm × 3 mm、紧凑型16引脚LFCSP封装，工作温度范围为-40℃至+85°C。
应用
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

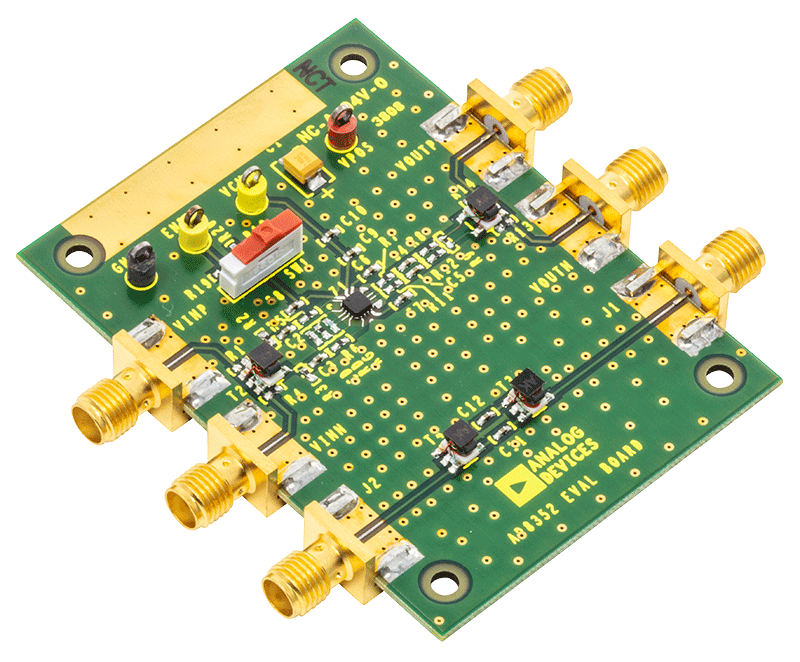

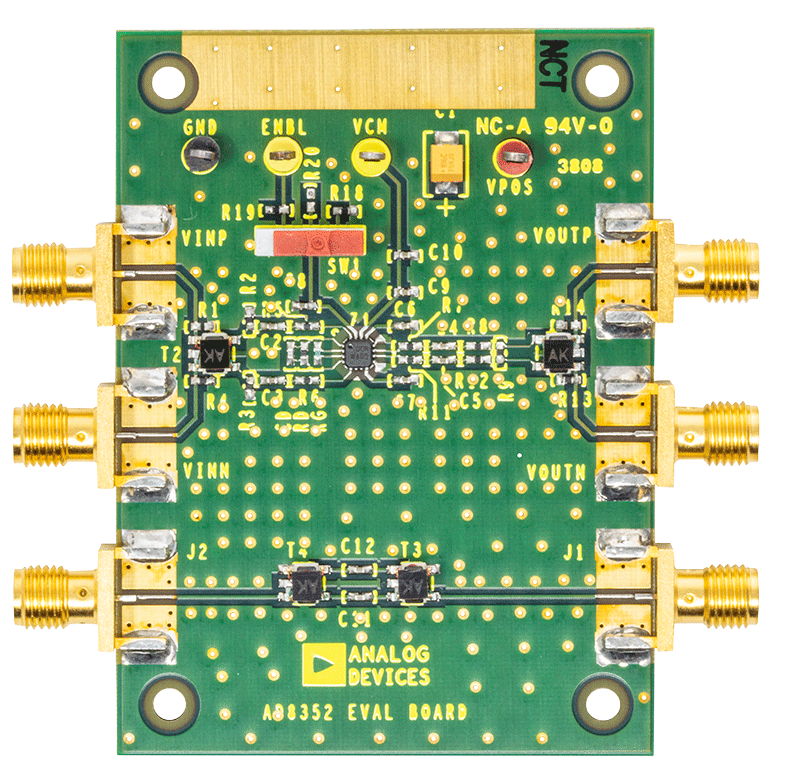

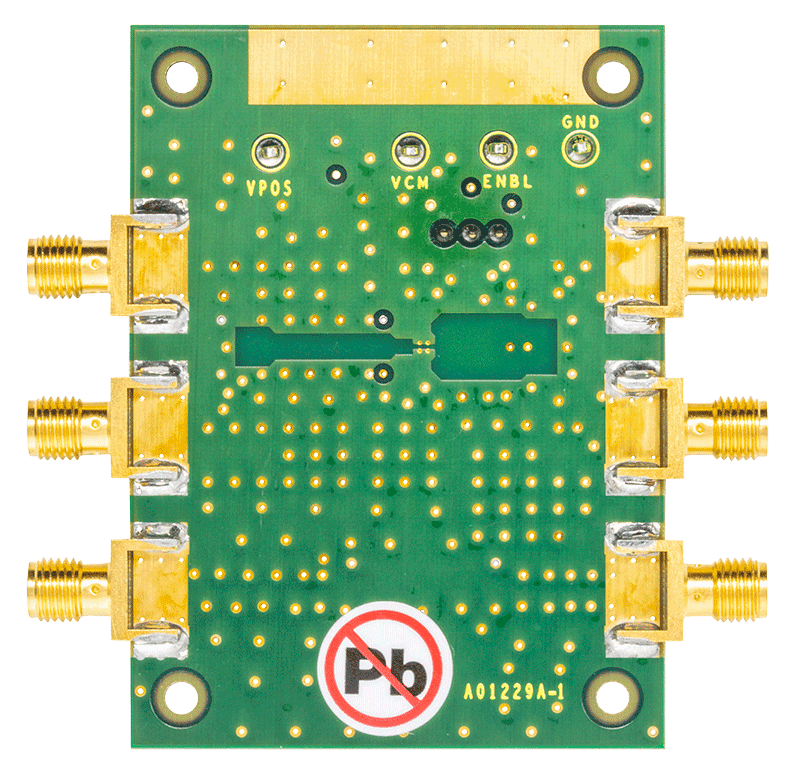

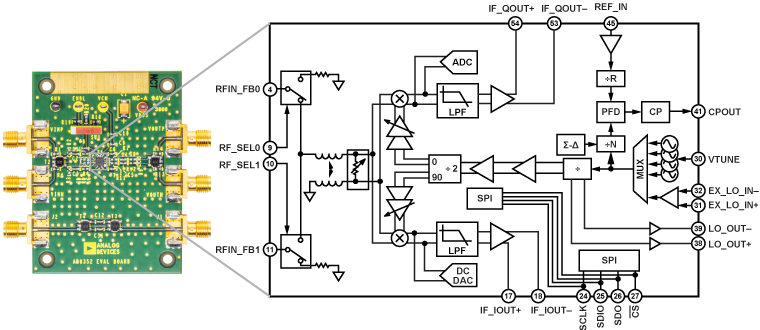

评估套件 (1)
