ADF4360-8

量产

集成式整数N分频频率合成器和VCO，输出频率为65至400 MHz

数据手册 (Rev. D) 产品选型表
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输出频率范围：65 MHz至400 MHz
  • 3.0 V至3.6 V电源
  • 1.8 V逻辑兼容性
  • 整数N分频频率合成器
  • 可编程输出功率水平
  • 三线式串行接口
  • 数字锁定检测
  • 硬件和软件关断模式
ADF4360-8
集成式整数N分频频率合成器和VCO，输出频率为65至400 MHz
ADF4360-8 Functional Block Diagram ADF4360-8 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

应用笔记 2

常见问题 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

ADF4360-8参考代码

器件驱动器 3

硬件生态系统

部分模型 产品周期 描述
I/Q调制器 1
ADL5375
量产 400 MHz 至6 GHz 宽带正交调制器
I/Q解调器 1
ADL5380
推荐新设计使用 400 MHz 至6000 MHz 正交解调器
单/双/三平衡混频器 2
ADL5801
推荐新设计使用 高IP3、10 MHz 至6 GHz 有源混频器
ADL5802
推荐新设计使用 双通道、高IP3、100 MHz ～ 6 GHz有源混频器
分频器、预分频器和计数器 1
ADF5001
量产 4GHz 至18GHz _4分频预分频器
高速比较器（传播延迟<100ns） 1
LTC6957
低相位噪声、双输出缓冲器 / 驱动器 / 逻辑转换器
精密运算放大器 (Vos<1mV且TCVos<2uV/C) 1
OP184
量产 单电源、轨到轨输入/输出运算放大器
内部电源开关升压稳压器 1
ADP1613
量产 650 kHz /1.3 MHz升压PWM DC-DC开关转换器，电流限值为2.0 A
整数N分频PLL 1
ADF4002
推荐新设计使用 鉴相器/PLL频率合成器
正线性稳压器(LDO) 3
ADP150
量产 超低噪声、150 mA CMOS线性调节器
ADP3334
不推荐用于新设计 高精度、低IQ、500 MA ANYCAP®可调低压差稳压器
ADP151
量产 超低噪声 200 mA CMOS 线性稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

打开工具

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADF4360-8

ADF4360-8 评估板

立即购买 更多内容

特性和优点

  • 用于生成RF频率的独立自足式评估板
  • 可灵活设置基准输入、PFD频率和环路带宽
  • 利用随附软件可通过PC完全控制频率合成器功能
  • 可灵活更改外部电感以支持不同的
  • VCO输出频率范围
  • USB/电池供电型9 V电源

产品详情

EV-ADF4360-8EB1Z 评估板旨在评估由集成式PLL和VCO组成的频率合成器ADF4360-8的性能。该评估板包含ADF4360-8BCPZ、USB连接器以及用于RF输出的SMA连接器。未填充的SMA外形尺寸适合配置电源、芯片使能(CE)和外部基准输入。该评估板还包含环路滤波器以构成PLL。必要时可根据用户的PLL要求进行修改。该板随附USB电缆以便通过PC进行软件编程。

该封装还包含带Windows®软件的CD，可对该频率合成器轻松、快速编程。该CD包含其他PLL数据手册、技术笔记、文章和ADIsimPLL™ V3.4（ADI公司PLL仿真软件）。如需了解更多信息，请访问：www.analog.com/pll。
EVAL-ADF4360-8
ADF4360-8 评估板

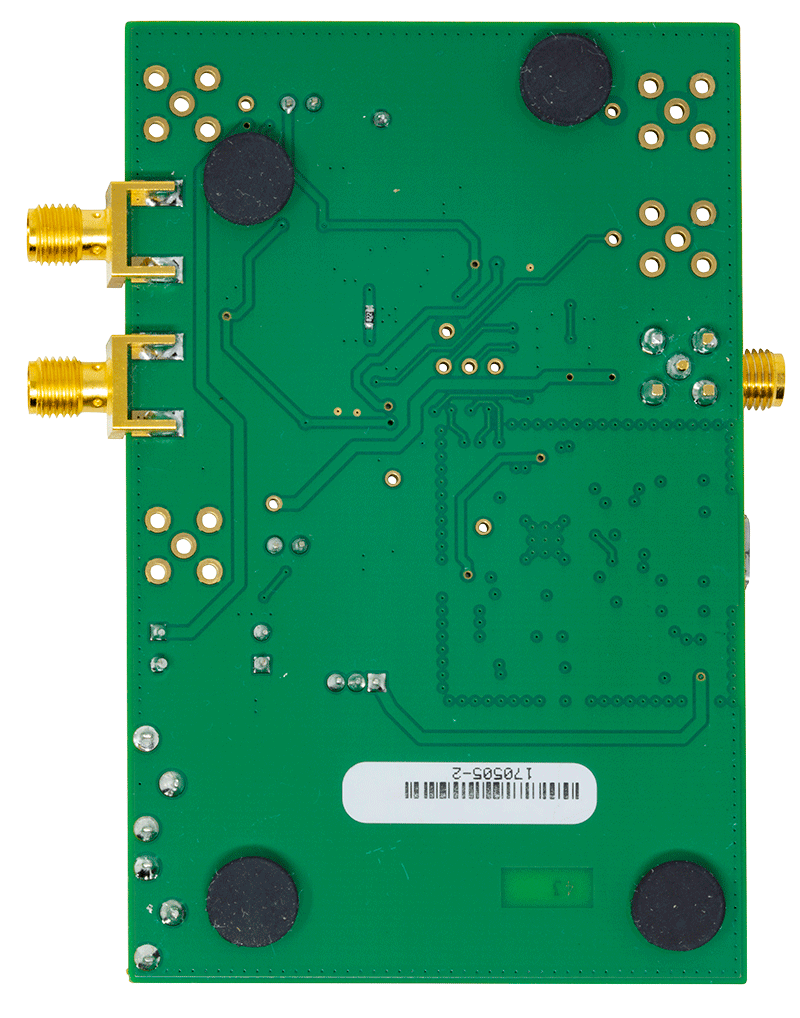

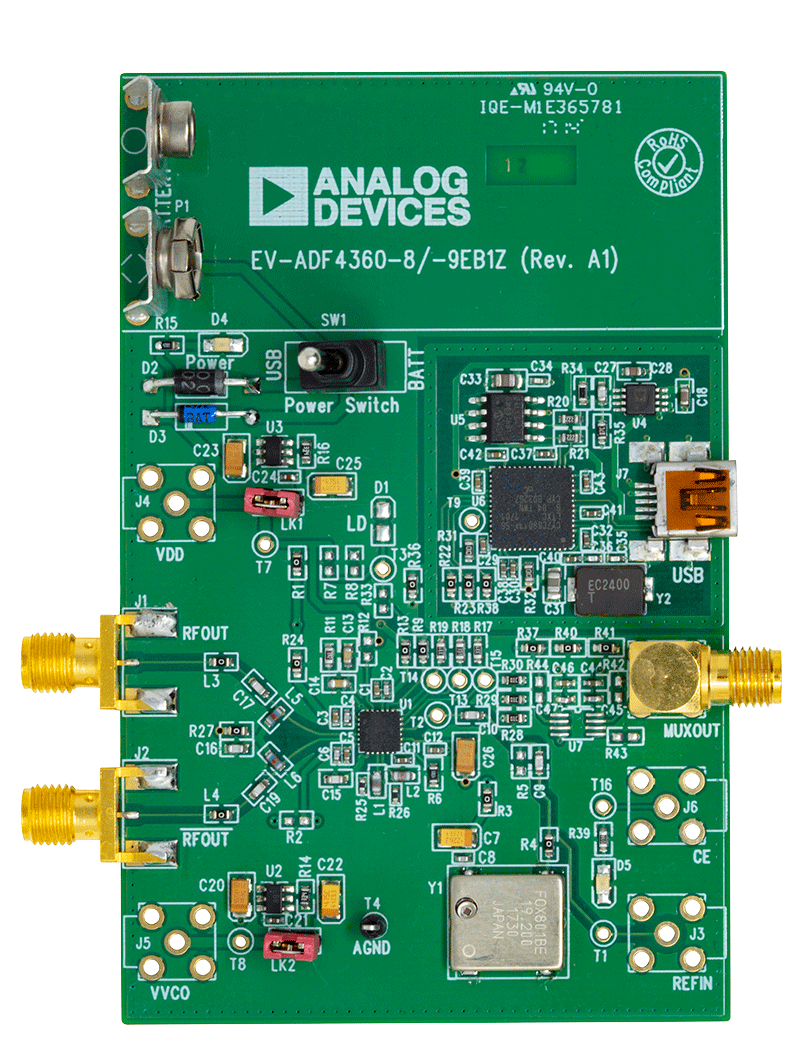

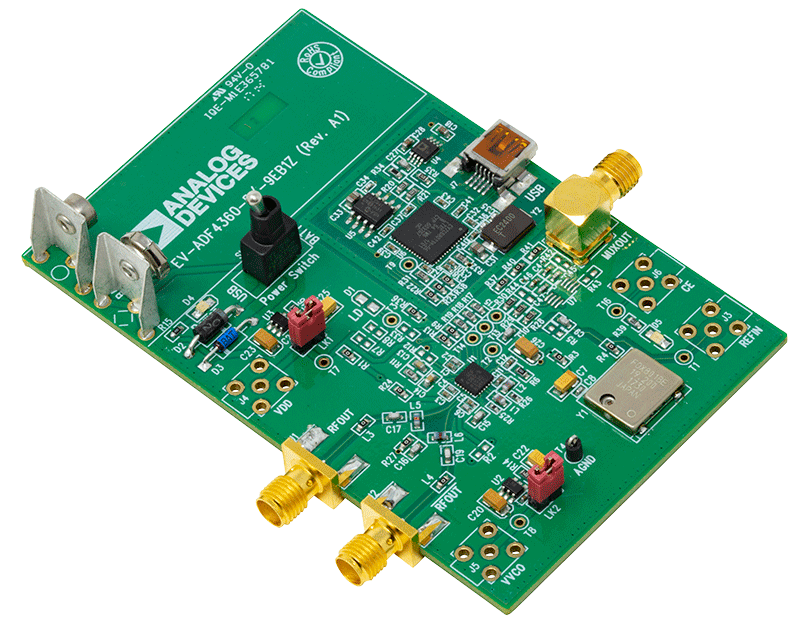

ADF4360-8/ADF4360-9 Evaluation Board ADF4360-8/ADF4360-9 Evaluation Board - Top View ADF4360-8/ADF4360-9 Evaluation Board - Bottom View
