概览
优势和特点
- 输出频率范围： 400 MHz至6 GHz
- 1 dB输出压缩： ≥9.4 dBm（450 MHz至4 GHz）
- 输出回损： ≤12 dB（450 MHz至4.5 GHz）
- 噪底： -160 dBm/Hz (900 MHz)
- 边带抑制： ≤−50 dBc (900 MHz)
- 载波馈通： ≤−40 dBm (900 MHz)
- IQ3dB带宽： ≥ 750 MHz
- 基带输入偏置电平
ADL5375-05： 500 mV
ADL5375-15： 1,500 mV - 单电源： 4.75 V至5.25 V
- 24引脚LFCSP_VQ封装
ADL5375-EP支持军工和航空航天应用（AQEC标准）
- 下载 ADL5375-EP数据手册 (pdf)
- 扩展温度范围： −55 ℃至+105 ℃
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/12649 DSCC图纸号
产品详情
ADL5375是一款宽带正交调制器，工作频率范围：400 MHz ～ 6 GHz。 其出众的相位精度与幅度平衡非常适合于通信系统中的高性能的中频或射频调制。
该器件具有宽基带带宽，以及输出增益平坦度，在450 MHz至3.8 GHz范围内其变动幅度不超过1 dB。 这些特性以及不超过−14 dB的宽带输出回损，使得ADL5375成为宽带零IF或低IF至RF应用、宽带数字预失真发射机和多频段无线电设计的理想选择。
ADL5375可接收双路差分基带输入和一个单端LO。 它产生单端50 Ω输出。 该产品的两个版本分别提供500 mV (ADL5375-05) 和1500 mV (ADL5375-15) 的输入基带偏置电平。
ADL5375采用先进的硅-锗双极性工艺制造。 提供24引脚、裸露焊盘、无铅LFCSP_VQ封装。 额定温度范围为−40 ℃至+85 ℃。 提供一款无铅评估板。
应用
- 蜂窝通信系统
GSM/EDGE、CDMA2000、W-CDMA、TD-SCDMA - WiMAX/宽带无线接入系统
- 卫星调制解调器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

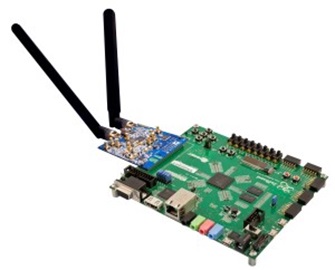

评估套件 (2)
参考资料
-
AN-1425: Interfacing the ADL5375 I/Q Modulator to the AD9779A Dual-Channel, 1 GSPS High Speed DAC (Rev. B)11/1/2016PDF128K
-
AN-1100: 无线发射机IQ平衡和边带抑制 (Rev. 0)12/21/2010PDF473 kB
-
AN-1039: 校正IQ调制器缺陷，提高射频信号保真度 (Rev. 0)7/26/2010PDF202 kB
-
AN-0996: 在点对点微波发射系统中使用正交数字上变频器(QDUC)的优势 (Rev. 0)3/25/2009PDF388 kB
-
UG-521: 评估CN-0285宽带Tx调制器解决方案3/7/2013PDF240 kB
-
RF信号源解决方案2/8/2017
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
-
CN0432: 使用两个具有多 DAC 同步功能的 AD9139 器件进行宽带基带 I/Q 发射器设计 (Rev. 0)9/19/2019PDF586 K
-
CN-0285：宽带低误差矢量幅度(EVM)直接变频发射机3/6/2013PDF464 kB
-
CN0283:在IQ调制器的输出端提供固定功率增益9/24/2012PDF458 kB
-
CN0205: I/Q调制器ADL5375与双通道、1.2 GSPS高速DAC AD9122实现接口6/13/2012PDF556 kB
-
CN-013411/15/2010PDF397 kB
-
ADI公司：5G测试与测量功能11/13/2019
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
参考电路 (5)
配套产品推荐
ADL5375 配套产品
推荐 Differential Dual Baseband TxDAC's
- For generating differential I and Q currents up to 125MSPS: AD9117.
- For ultrlow noise and IMD at 1000MSPS: AD9125, AD9122, AD9122, AD9125, AD9146.
- For direct conversion transmit applications up to 500 MSPS: AD9783, AD9122, AD9122.
- For even lower power requirements up to 125MSPS: AD9717.
- For higher bandwidths using data rates up to 250MSPS, with low noise and IMD: AD9747, AD9125, AD9125.
推荐 PLL's
推荐 使用的低噪声稳压器
- For a fixed 5V, 500mA low dropout regulator with reverse current protection: ADP7104.
