概览
优势和特点
- 灵活的LVDS接口允许字、字节或半字节加载
- 单载波W-CDMA ACLR = 82 dBc(122.88 MHz中频)
- 可调模拟输出:8.7 mA至31.7 mA,RL = 25 Ω至50 Ω
- 新颖的2×/4×/8×插值器/复数调制器允许将载波放在DAC带宽中的任意位置
- 数字增益与相位调整支持边带抑制
- 多芯片同步接口
- 欲了解更多特性,请参考数据手册
- 下载 AD9122-EP数据手册 (pdf)
- 军用温度范围(如−55°C至+105°C)
- 受控制造基线
- 封装/测试厂
- 制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/12654 DSCC图纸号
产品详情
AD9122是一款双通道、16位、高动态范围数模转换器(DAC),提供1200 MSPS采样速率,可以产生最高达奈奎斯特频率的多载波。它具有针对直接变频传输应用进行优化的特性,包括复数数字调制以及增益与失调补偿。DAC输出经过优化,可以与模拟正交调制器无缝接口,例如Analog Devices, Inc.(ADI公司)的ADL537x F-MOD系列调制器。四线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在8.7 mA至31.7 mA范围内进行编程。该器件采用72引脚LFCSP封装。
产品特色
AD9122-EP支持防务和航空航天应用(AQEC标准)
产品特色
- 利用超低噪声与交调失真(IMD)特性,从基带到高中频的宽带信号可以实现高质量合成。
- 专有DAC输出开关技术可增强动态性能。
- 电流输出配置简便,可以用于各种单端或差分电路拓扑结构。
- 灵活的LVDS数字接口允许标准32线式总线的宽度降至原来的½或¼。
应用
- 无线基础设施
- W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM、LTE
- 数字高/低中频合成
- 发射分集
- 宽带通信:LMDS/MMDS、点对点
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

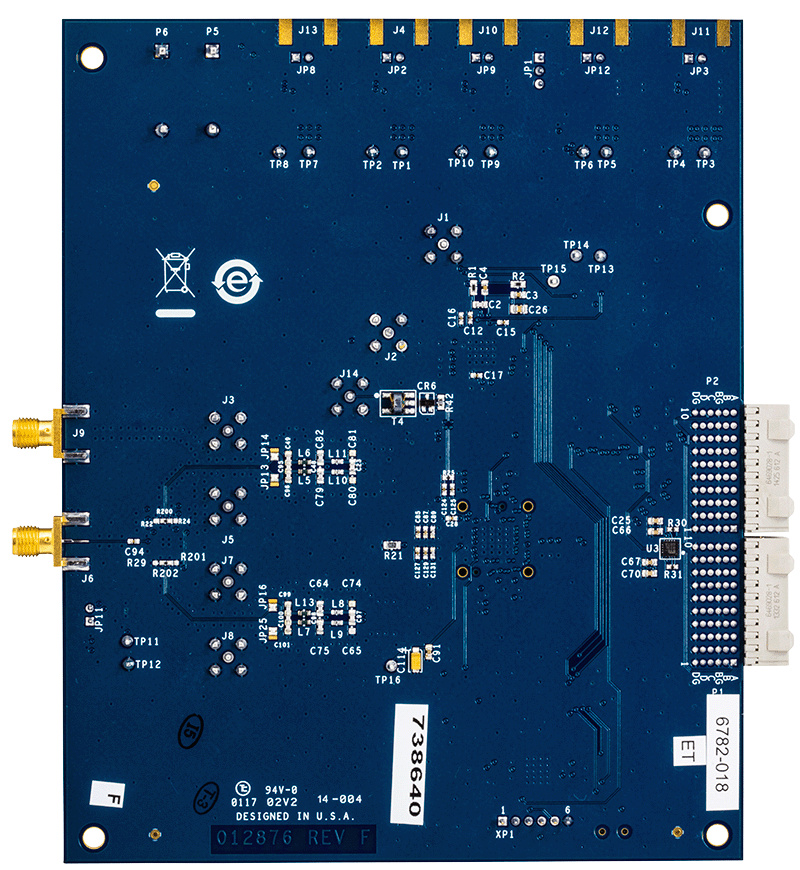

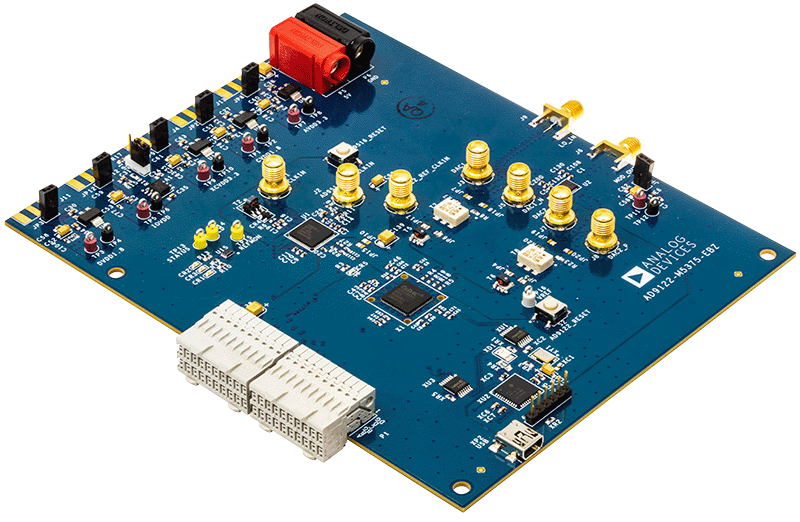

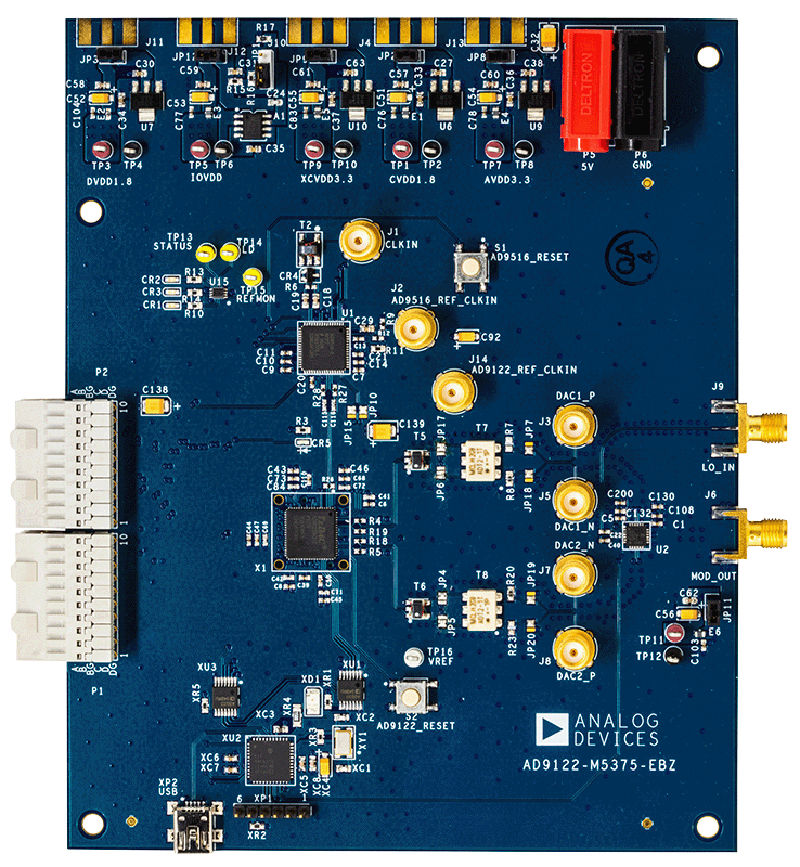

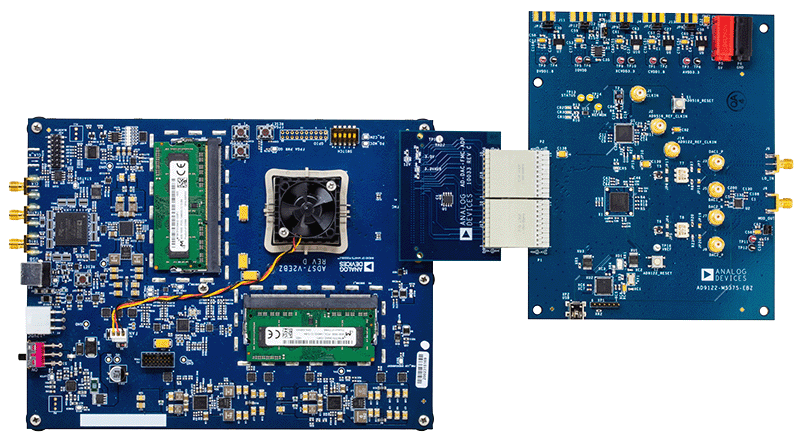

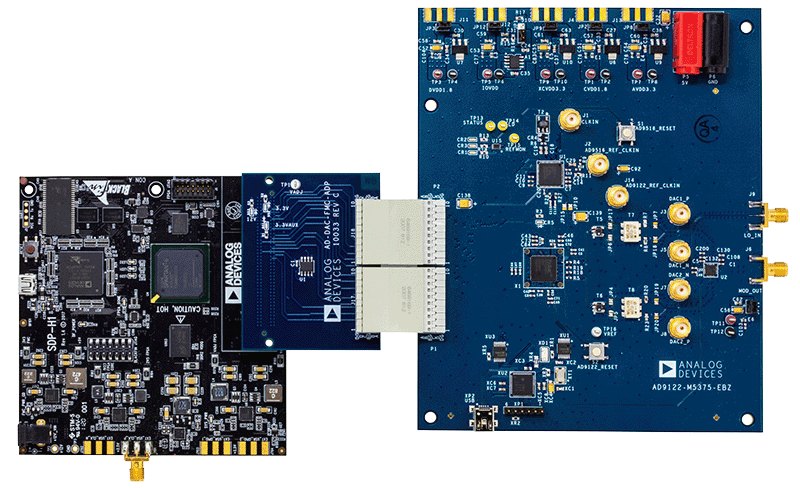

评估套件 (4)
文档
软件代码及系统需求
驱动/参考代码
工具及仿真模型
IBIS模型
设计工具
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

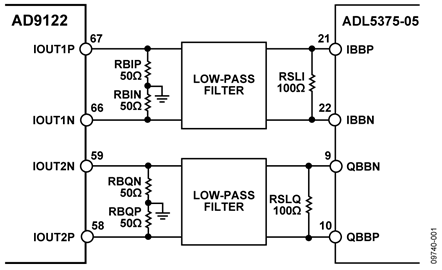

参考电路 (2)
