ADL5373: 2300 MHz to 3000 MHz Quadrature Modulator Data Sheet (Rev. B)7/2/2008PDF717 K
概览
优势和特点
- 输出频率范围：2300 MHz至3000 MHz
- 调制带宽：>500 MHz（3 dB）
- 输出三阶交调截点：26 dBm（2500 MHz）
- 1 dB输出压缩：13.8 dBm（2500 MHz）
- 噪底：−157.1 dBm/Hz（2500 MHz）
- 边带抑制：-57 dBc（2500 MHz）
- 载波馈通：-32 dBm（2500 MHz）
- 单电源：4.75 V至5.25 V

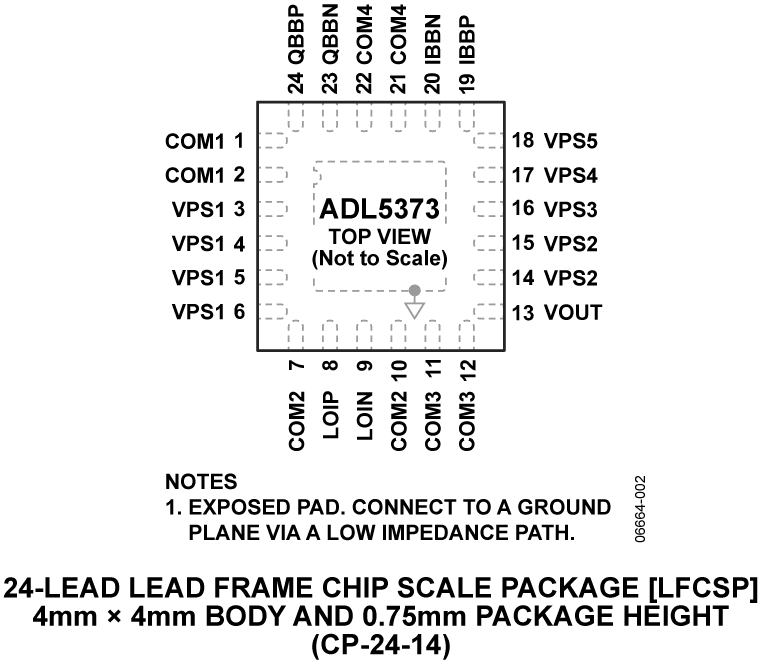

- 24引脚LFCSP
产品详情
ADL5373支持2300 MHz至3000 MHz的工作频率，属于固定增益正交调制器(F-MOD)系列引脚兼容产品，设计用于300 MHz至4000 MHz频率范围。ADL5373提供出色的相位精度和幅度平衡，可以为通信系统提供高性能中频或直接射频调制。
ADL5373的3 dB基带带宽大于500 MHz，因而非常适合用于宽带零中频或低中频转射频应用以及宽带数字预失真发射机。
ADL5373可接受两路差分基带输入，与本振(LO)混频后生成一路单端输出。
ADL5373采用ADI公司先进的硅-锗双极性工艺制造。提供24引脚、裸露焊盘、无铅LFCSP封装。额定温度范围为−40°C至+85°C。提供一款无铅评估板。
应用
- WiMAX/宽带无线接入系统
- 卫星调制解调器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-924: Digital Quadrature Modulator Gain11/20/2020
-
AN-1423: Interfacing the ADL5373 I/Q Modulator to the AD9779A Dual Channel, 1 GSPS High Speed DAC (Rev. B)11/4/2016PDF125 K
-
AN-1039: 校正IQ调制器缺陷，提高射频信号保真度 (Rev. 0)7/26/2010PDF202 kB
-
AN-0996: 在点对点微波发射系统中使用正交数字上变频器(QDUC)的优势 (Rev. 0)3/25/2009PDF388 kB
-
AN-826: 2.4 GHz WiMAX直接变频发射机[中文版] (Rev. B)12/21/2005PDF617 kB
-
RF信号源解决方案2/8/2017
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
配套产品推荐
ADL5373 配套产品
推荐 Differential Dual Baseband TxDAC's
- For generating differential I and Q currents up to 125MSPS: AD9117.
- For even lower power requirements up to 125MSPS: AD9717.
- For direct conversion transmit applications up to 500 MSPS: AD9783, AD9122, AD9122.
- For ultrlow noise and IMD at 1000MSPS: AD9125, AD9122, AD9122, AD9146.
- For higher bandwidths using data rates up to 250MSPS, with low noise and IMD: AD9747, AD9125.
推荐 PLL's
