概览
优势和特点
- 灵活的LVDS接口支持字节或半字节加载
- 单载波W-CDMA ACLR = 80 dBc（122.88 MHz中频）
- 可调模拟输出：8.7 mA至31.7 mA， RL = 25 Ω至50 Ω
- 集成式2×/4×插值器/复数调制器允许将载波放在DAC带宽中的任意位置
- 增益、直流失调与相位调整支持边带抑制
- 多芯片同步接口
- 高性能、低噪声锁相环(PLL)时钟倍频器
- 数字反sinc滤波器
- 低功耗（全部工作条件下）：1.2 W (1.0 GSPS)，800 mW (500 MSPS)
- 48引脚、裸露焊盘LFCSP封装
产品详情
AD9146是一款双通道、16位、高动态范围数模转换器(DAC)，提供1230 MSPS采样速率，可以产生最高达奈奎斯特频率的多载波。
AD9146 TxDAC+®具有针对直接变频传输应用进行优化的特性，包括复数数字调制以及增益与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADI公司的ADL537x F-MOD系列调制器。3线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在8.7 mA至31.7 mA范围内进行编程。该器件采用48引脚LFCSP封装。
应用
- 无线基础设施
- W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM、LTE
- 数字高/低中频合成
- 发射分集
- 宽带通信：LMDS/MMDS、点对点
产品聚焦
- 利用超低噪声与交调失真(IMD)特性，从基带到高中频的宽带信号可以实现高质量合成。
- 专有的DAC输出开关技术可增强动态性能。
- 电流输出配置简便，可以用于各种单端或差分电路拓扑结构。
- 紧凑的LVDS数字接口支持更小的数据总线宽度。
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

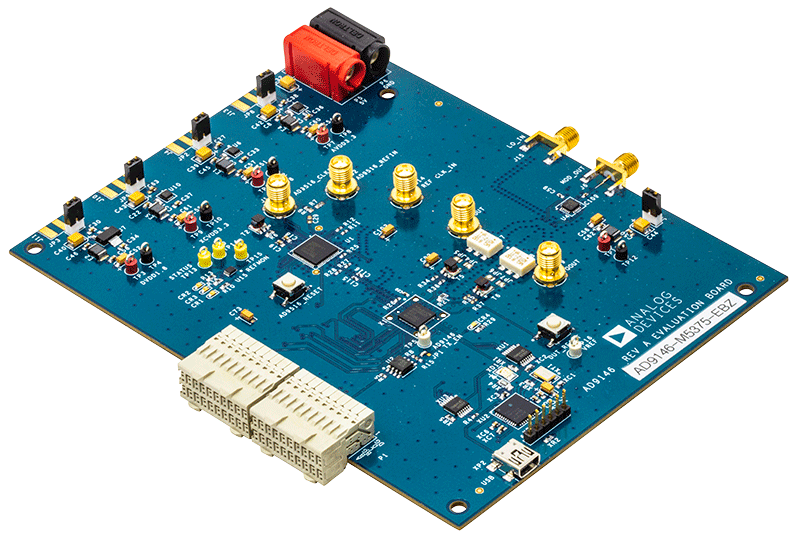

评估套件 (3)
参考资料
-
AD9146 Evaluation Board Documentation6/10/2021WIKI
-
利用GSPS DAC实现超宽带宽应用8/16/2016
软件代码及系统需求
评估软件
ACE Evaluation Software
Run this executable to install ACE on your computer for product evaluation.
工具及仿真模型
IBIS模型
配套产品推荐
AD9146 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD9146BCPZ | 材料声明 | 质量和可靠性 | 48-Lead LFCSP (7mm x 7mm x 0.75mm w/ EP) | |
| AD9146BCPZRL | 材料声明 | 质量和可靠性 | 48-Lead LFCSP (7mm x 7mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data |
