概览
优势和特点
- 输出频率范围：300 MHz~1000 MHz
- 调制带宽：>500 MHz (3 dB)
- 1 dB输出压缩：11 dBm @ 450 MHz
- 本底噪声：−160 dBm/Hz
- 边带抑制：−41 dBc @ 450 MHz
- 载波馈通：−50 dBm @ 450 MHz
- 单电源电压：4.75 V~5.25 V

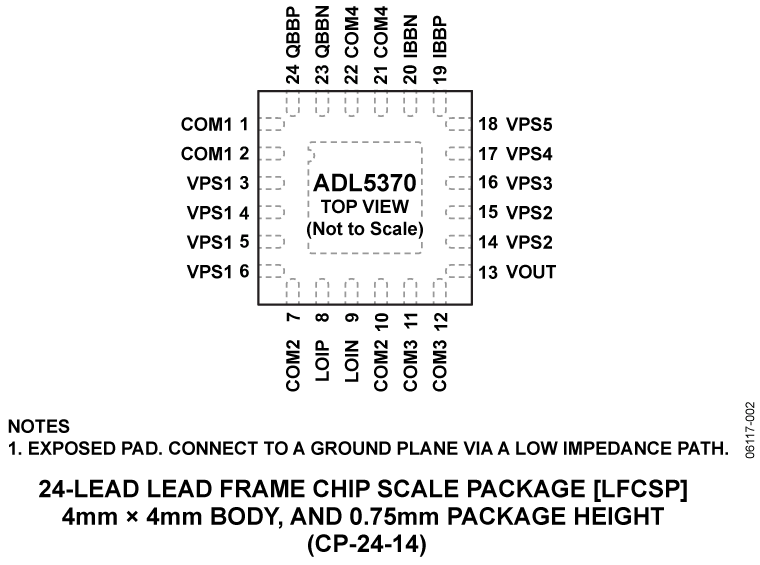

- 24引脚LFCSP_VQ封装
产品详情
ADL5370是固定增益正交调制器（F-MOD）产品系列的首款成员，工作频率范围为300 MHz~1000 MHz。其出色的相位精度与幅度平衡适合于通信系统中的高性能中频或直接射频调制。
ADL5370提供大于500 MHz的-3 dB基带带宽，非常适合于宽带零中频或低中频-射频应用，以及宽带数字预失真发射机。
ADL5370具有两个差分基带输入和一个单端本振，并生成单端50 Ω输出。
ADL5370采用ADI公司高级硅锗双极性工艺制造。它采用24引脚裸露焊盘无铅LFCSP_VQ封装，工作温度范围为-40°C~+85°C。可提供无铅评估版。
应用
- 450 MHz CDMA2000/GSM手机通信系统
- WiMAX/宽带无线接入系统
- 有线通信设备
- 卫星调制解调器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
配套产品推荐
ADL5370 配套产品
推荐 Differential Dual Baseband TxDAC's
- For direct conversion transmit applications up to 500 MSPS: AD9783, AD9122, AD9122.
- For ultrlow noise and IMD at 1000MSPS: AD9125, AD9122, AD9122, AD9146.
- For even lower power requirements up to 125MSPS: AD9717.
- For generating differential I and Q currents up to 125MSPS: AD9117.
- For higher bandwidths using data rates up to 250MSPS, with low noise and IMD: AD9747, AD9125.
推荐 PLL's
