概览
优势和特点
- RF带宽达6.2 GHz
- 2.7 V至3.3 V电源
- 独立的电荷泵电源VP可提供扩展的调谐电压
- 可编程小数模数
- 可编程电荷泵电流
- 三线式串行接口
- 数字锁定检测
- 掉电模式
- 与ADF4110、ADF4111、ADF4112、ADF4113、ADF4106、ADF4153和ADF4154频率合成器引脚兼容
- 可编程RF输出相位
- 利用ADIsimPLL可实现环路滤波器设计
- 减少周跳以缩短锁定时间
产品详情
ADF4156是一款6.2 GHz小数N分频频率合成器，用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。它内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。INT、FRAC和MOD寄存器可构成一个总N分频器(N = (INT + (FRAC/MOD)))。RF输出相位可通过编程设置，适合要求输出与基准之间存在特定相位关系的应用。ADF4156还具有周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。所有片内寄存器均通过简单的三线式接口进行控制。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。
应用• 有线电视设备
• 移动无线电通讯基站（WiMAX、GSM、PCS、DCS、SuperCell 3G、CDMA、W-CDMA）
• 无线手机（GSM、PCS、DCS、CDMA、WCDMA）
• 无线局域网(LAN)、PMR
• 通信测试设备
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-873: ADF4xxx系列PLL频率合成器的锁定检测 (Rev. 0)9/25/2009PDF0
-
UG-476：PLL软件安装指南6/18/2013PDF0
-
UG-161：PLL频率合成器评估板9/2/2011PDF238 kB
-
UG-171：针对小数N分频PLL频率合成器的评估板6/30/2011PDF332 kB
-
FAQs3/10/2020
-
RF信号源解决方案2/8/2017
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
-
CN-017411/26/2010PDF326 kB
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

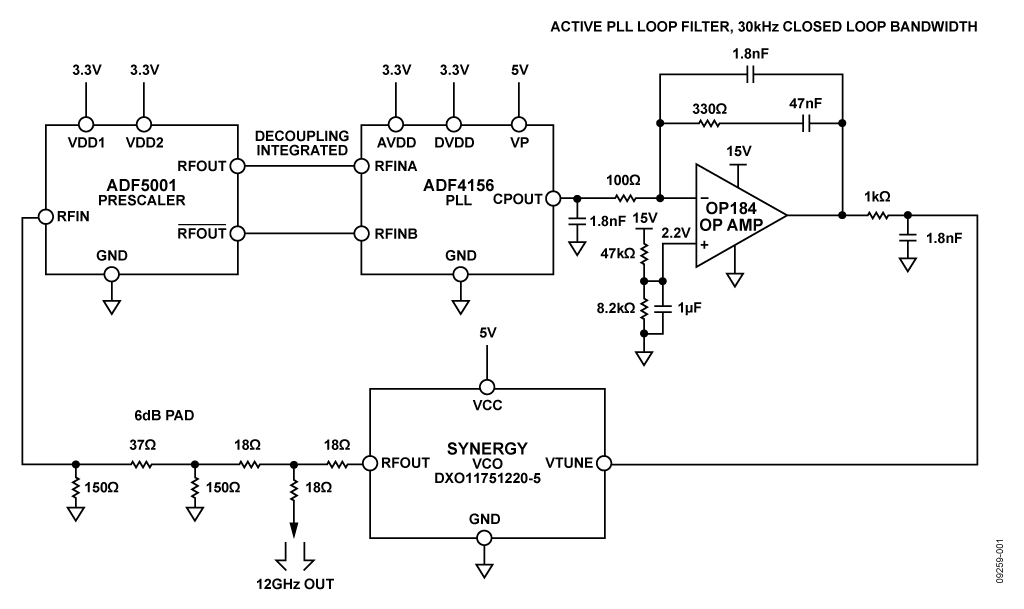

参考电路 (1)
配套产品推荐
ADF4156 配套产品
推荐 使用的线性稳压器
- For ultralow noise, 3V applications,150mA output: ADP150.
- For ultalow noise, 3V applications, 200mA output: ADP151.
- For a step up, 3V to 5V regulator: ADP1613.
- For high accuracy, 5V applications: ADP3334.
推荐 使用的4分频预分频器
- For a low noise, low power, fixed RF block: ADF5001.
推荐 使用的PLL有源滤波器
- For an ultralow noise, rail-to-rail amplifier: OP184.
