概览

优势和特点

  • 高动态范围、双DAC
  • 低噪声与交调失真
  • 单载波W-CDMA ACLR = 80 dBc (61.55 MHz)
  • 创新的开关输出级,允许使用超过奈奎斯特频率的输出频率
  • 包含双端口的LVCMOS输入或选择交叉存取单端口工作
  • 差分模拟电流输出可以从8.6 mA~31.7 mA进行编程
  • 辅助10-bit电流DAC具有灌电流/拉电流能力,可以用于外部零补偏电路
  • 内置1.2 V精密参考电压源
  • 工作电源:1.8 V~3.3 V
  • 功耗:315 mW
  • 小尺寸、无铅、72引脚LFCSP封装


产品详情

AD9743/AD9745/AD976/AD9747均为引脚兼容、高动态范围、双通道数模转换器(DAC),分别具有10/12/14/16位分辨率,采样速率最高可达250 MSPS。 这些器件具有适合直接变频发射应用的特性,其中包括增益与失调补偿,而且能够与ADL5370等模拟正交调制器无缝接口。

特有的动态输出架构通过将能量从基频转向镜像频率,能实现超出奈奎斯特区域的模拟输出信号的合成。

通过串行接口(SPI)端口提供完全可编程性。此外,该芯片提供了某些引脚可编程特性,在没有控制器时也同样可以应用。

产品聚焦

  1. 低噪声与互调失真(IMD)可以实现宽信号的高质量合成
  2. 特有的开关输出能改善动态性能
  3. 可编程电流输出与辅助DAC提供灵活性与增强系统性能

应用

  • 无线基础设施:
    WCDMA, CDMA2000, TD-SCDMA, WiMAX
  • 宽带通信:
    LMDS/MMDS, 点对点
  • 仪器仪表:
    射频(RF)信号发生器、任意波形发生器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

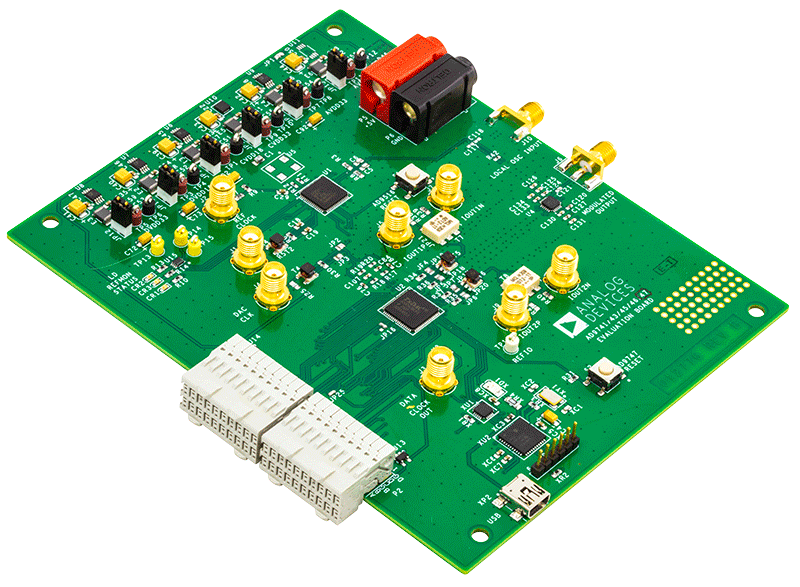

评估套件 (1)

工具及仿真模型

IBIS模型

配套产品推荐

AD9747 配套产品

推荐 Quadrature Modulators

推荐 Clock Drivers

  • For a clock and data buffer: ADCLK914.
