ADRF6703

1,550 MHz至2,650 MHz正交调制器,集成2,100 MHz至2,600 MHz小数N分频PLL和VCO

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 集成小数N分频PLL的IQ调制器
  • RF输出频率范围:1,550 MHz至2,650 MHz
  • 内部LO频率范围:2,100 MHz至2,600 MHz
  • 输出P1dB:14.2 dBm (2,140 MHz)
  • 输出IP3:33.2 dBm (2,140 MHz)
  • 噪底:-159.6 dBm/Hz (2,140 MHz)
  • 基带带宽:750 MHz (3 dB)
  • 通过SPI串行接口进行PLL编程
  • 集成LDO和LO缓冲器
  • 电源:5 V/ 240 mA

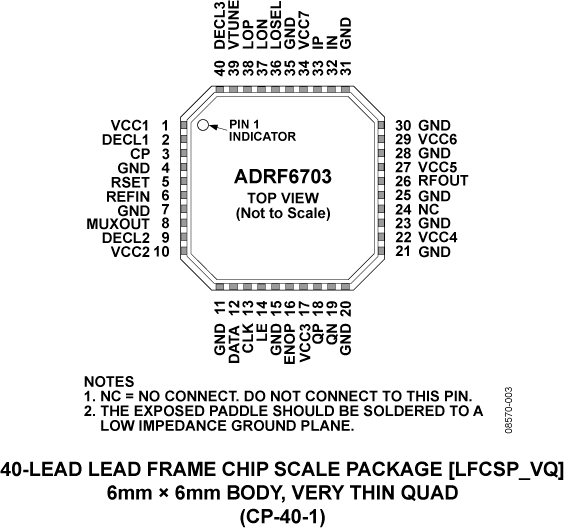

  • 40引脚6 mm × 6 mm LFCSP封装

更多细节
show more Icon

ADRF6703提供了一款正交调制器和频率合成器解决方案,尺寸仅6 mm × 6 mm,所需外部元件极少。

该器件设计提供1550 MHz至2650 MHz的RF输出,并集成低相位噪声VCO和高性能正交调制器,非常适合新一代要求高信号动态范围和线性度的通信系统。由于集成IQ调制器、PLL和VCO,因此该器件不仅可以显著节省电路板空间并减少BOM,而且还可以降低设计复杂度。

集成小数N分频PLL/频率合成器产生2× fLO输入,供给IQ调制器。鉴相器与外部环路滤波器一起用于控制VCO输出。VCO输出施加于正交分频器。为了减少杂散成分,可编程PLL分频器由一个Σ-Δ调制器进行控制。

IQ调制器具有宽带差分I和Q输入,支持基带和复数中频架构。单端调制器输出设计用于驱动50 Ω负载阻抗,并且可以禁用。

ADRF6703采用先进的硅锗BiCMOS工艺制造,提供40引脚、裸露焊盘、无铅6 mm x 6 mm LFCSP封装。额定温度范围为−40°C至+85°C,同时提供无铅评估板。

应用
- 蜂窝通信系统
    GSM/EDGE、CDMA2000、W-CDMA、TD-SCDMA、LTE
- 宽带无线接入系统
- 卫星调制解调器
