ADRF6701

过期

400 MHz至1250 MHz正交调制器，集成750 MHz至1150 MHz小数N分频PLL和VCO

Viewing:

概述

集成小数N分频PLL的IQ调制器
输出频率范围：
400 MHz至1250 MHz
内部LO频率范围：
750 MHz至1150 MHz
输出P1dB：
10.3 dBm（1100 MHz）
输出IP3：
30.1 dBm（1100 MHz）
噪底：
-159.4 dBm/Hz (1100 MHz)
基带带宽：
750 MHz (3 dB)
通过SPI串行接口进行PLL编程
集成LDO和LO缓冲器
电源：5 V/240 mA

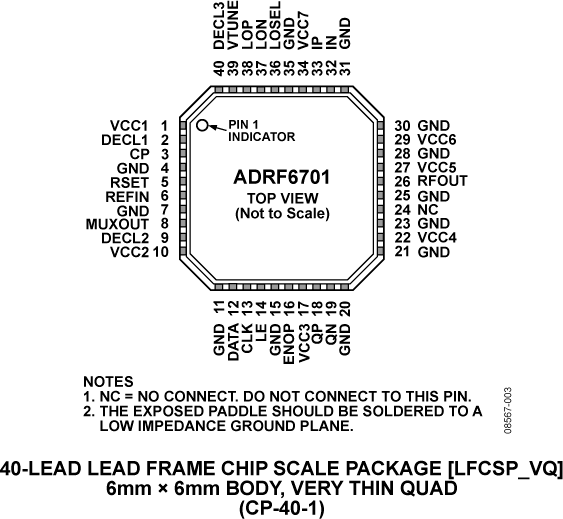

40引脚6mm× 6 mm LFCSP封装

ADRF6701是一款正交调制器和频率合成器解决方案，尺寸仅6 mm × 6 mm，所需外部元件极少。

该器件设计提供400 MHz至1250 MHz的RF输出，并集成低相位噪声VCO和高性能正交调制器，非常适合新一代要求高信号动态范围和线性度的通信系统。由于集成IQ调制器、PLL和VCO，因此该器件不仅可以显著节省电路板空间并减少BOM，而且还可以降低设计复杂度。

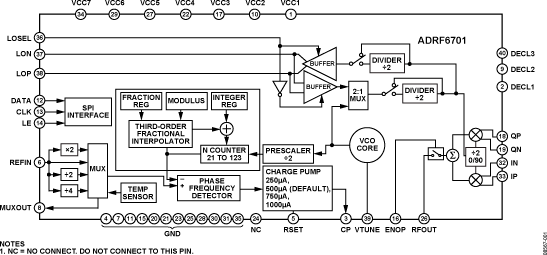

集成小数N分频PLL/频率合成器产生2× fLO输入，供给IQ调制器。鉴相器与外部环路滤波器一起用于控制VCO输出。VCO输出施加于正交分频器。为了减少杂散成分，可编程PLL分频器由一个Σ-Δ调制器进行控制。

IQ调制器具有宽带差分I和Q输入，支持基带和复数中频架构。单端调制器输出设计用于驱动50 Ω负载阻抗，并且可以禁用。

ADRF6701采用先进的硅锗BiCMOS工艺制造，提供40引脚、裸露焊盘、无铅6 mm x 6 mm LFCSP封装。在-40°C至+85°C范围内保证额定性能。提供一款无铅评估板。

应用

蜂窝通信系统
GSM/EDGE、CDMA2000、W-CDMA、TD-SCDMA、LTE
宽带无线接入系统
卫星调制解调器

参考资料

这是最新版本的数据手册

软件资源

ADRF6701参考代码

更多内容

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
数模转换器(DAC) 7
AD9747	量产	双通道、16-Bit、250 MSPS数模转换器(DAC)
AD9125	推荐用于新设计	双通道、16位、1000 MSPS、TxDAC+®数模转换器
AD9122	量产	双通道、16位、1200 MSPS、TxDAC+®数模转换器
AD9146	推荐用于新设计	双通道、16位、1230 MSPS、TxDAC+®数模转换器

AD9783	量产	双通道、16位、LVDS接口、500 MSPS DAC
AD9117	量产	双通道、14-Bit、低功耗数模转换器
AD9717	量产	双通道，14位，低功耗数模转换器

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

打开工具

评估套件

ADRF6701评估板

立即购买更多内容

产品详情

本页提供集成小数N分频PLL和VCO的750 MHz至1160 MHz正交调制器ADRF6701的评估板订购信息。
