概览
优势和特点
- 输出频率范围：50 MHz～2200 MHz
- 调制带宽：直流至700 MHz
- 调制器输出P1dB：11 dBm @ 350 MHz
- 本底噪声：160 dBm/Hz @ 350 MHz
- 边带抑制：-46 dBc @ 350 MHz
- LO泄漏：-38 dBm @ 350 MHz
- 可变电压衰减器范围：26 dB
- 内置对数检波器的检波范围：26 dB
- 单电源电压：4.75 V～5.5 V
- 6 mm ×6 mm 40引脚裸露焊盘LFCSP封装
产品详情
ADL5386是一款基于硅的单芯片正交调制器，输出频率范围为50 MHz～2200 MHz。出色的相位精度和幅度平衡特性可为通信系统提供高性能的中频(IF)或直接射频调制。宽基带输入带宽使这款器件非常适合于对来自正交基带源的信号或复杂IF信号进行调制。器件的典型应用包括无线电链路发射机、电缆调制解调器终端系统，以及宽带无线接入系统。

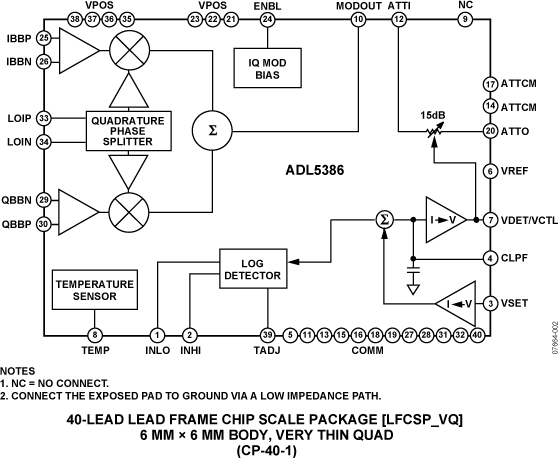

ADL5386接收来自两个差分基带输入端的信号，并将它们调制为两个相互正交的载波。两个内部载波源自于单端外部本振输入信号，其频率是期望输出的两倍。输出放大器可驱动50 Ω负载。
此外，ADL5386还集成了独立的对数功率检波器（检波范围26 dB）及可变电压衰减器（VVA）（控制范围26 dB）。衰减器具有独立的输入与输出引脚，易于实现与滤波器及缓冲放大器的级联。功率检波器26 dB的检波范围为发射系统中信号监控点的选择提供了灵活性。
ADL5386采用6 mm × 6 mm 40引脚裸露焊盘LFCSP封装，工作温度范围为–40°C～+85°C。
特性
Data Sheet, PrB, 10/2008
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
文档
工具及仿真模型
设计工具
ADIsimRF
ADI公司的ADIsimRF设计工具可以计算RF信号链内的大部分重要参数，包括级联增益、噪声系数、IP3、P1dB和总功耗。
ADIsimPLL™
ADIsimPLL 可以对ADI公司的最新高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
配套产品推荐
ADL5386 配套产品
推荐 Differential Dual Baseband TxDAC's
- For even lower power requirements up to 125MSPS: AD9717.
- For ultrlow noise and IMD at 1000MSPS: AD9125, AD9122, AD9122, AD9125, AD9146.
- For higher bandwidths using data rates up to 250MSPS, with low noise and IMD: AD9747, AD9125, AD9125.
- For generating differential I and Q currents up to 125MSPS: AD9117.
- For direct conversion transmit applications up to 500 MSPS: AD9783, AD9122, AD9122.
推荐 PLL's
