特性
- 输出频率范围：30 MHz至2,200 MHz
- 1 dB输出压缩：11 dBm (350 MHz)
- 本底噪声：–159 dBm/Hz (350 MHz)
- 边带抑制：−50 dBc (350 MHz)
- 载波馈漏：−46 dBm (350 MHz)
- 单电源：4.75 V至5.5 V

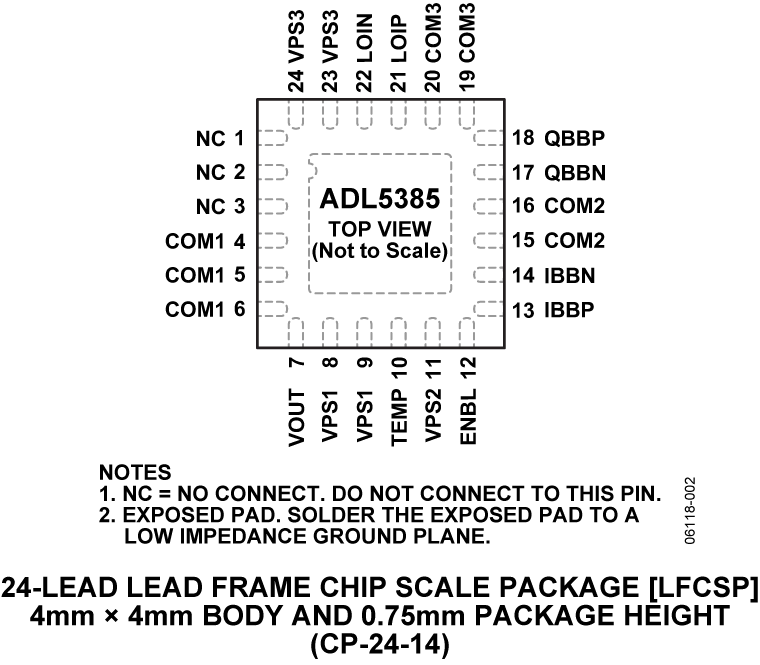

- 24引脚、裸露焊盘、无铅LFCSP_VQ封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

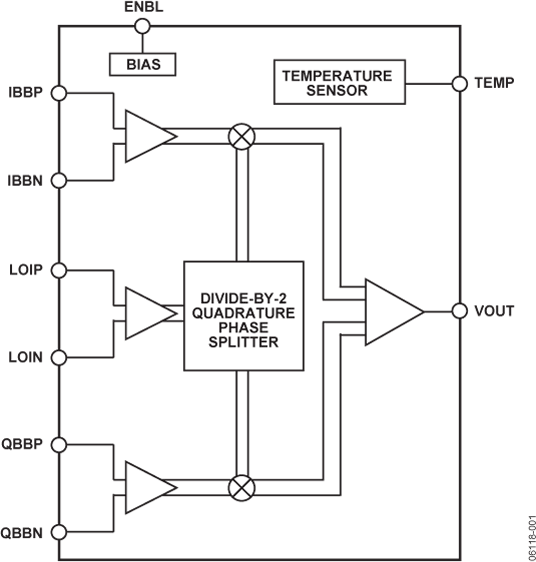

ADL5385是一款硅单芯片正交调制器，设计用于30 MHz至2200 MHz频率范围。其出色的相位精度和幅度平衡可以为通信系统提供高性能中频(IF)和直接射频(RF)调制。
ADL5385从两路差分基带输入获得信号，并将其调制到两个彼此正交的载波上。两个内部载波均源自一路单端、外部本机振荡器输入信号，其频率为目标载波输出频率的两倍。经过调制的两路信号，在一个可驱动50 Ω负载的差分转单端放大器上相加。
ADL5385可以用作数字通信系统中的中频调制器或直接至RF调制器。较宽的基带输入带宽为基带驱动以及从复合中频驱动提供了条件。典型应用包括无线电链路发射机、电缆调制解调器终端系统和宽带无线接入系统。
ADL5385采用ADI公司先进的硅-锗双极性工艺制造，提供24引脚、裸露焊盘无铅LFCSP_VQ封装。额定温度范围为-40℃至+85°C，同时提供无铅评估板。
应用
- 无线电链路基础设施
- 电缆调制解调器终端系统
- UHF/VHF无线电
- 无线基础设施系统
- 无线本地环路
- WiMAX/宽带无线接入系统
