概览

优势和特点

  • AD9122的全功能评估板
  • 包括以下评估选项：
    • 仅DAC（两个DAC输出）
    • DAC和ADL537X正交调制器
  • 用于配置的USB接口
  • 内部或外部电源调整
  • 数据模式发生器和SPI软件接口

产品详情

本页提供评估AD9122的评估板文档和订购信息。

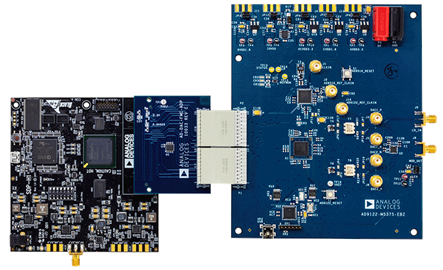

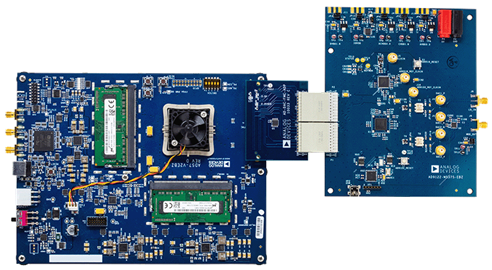

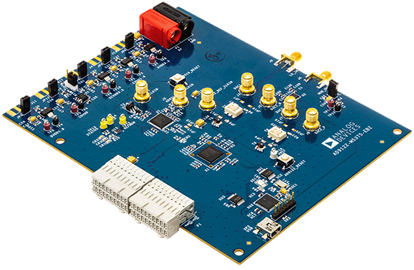

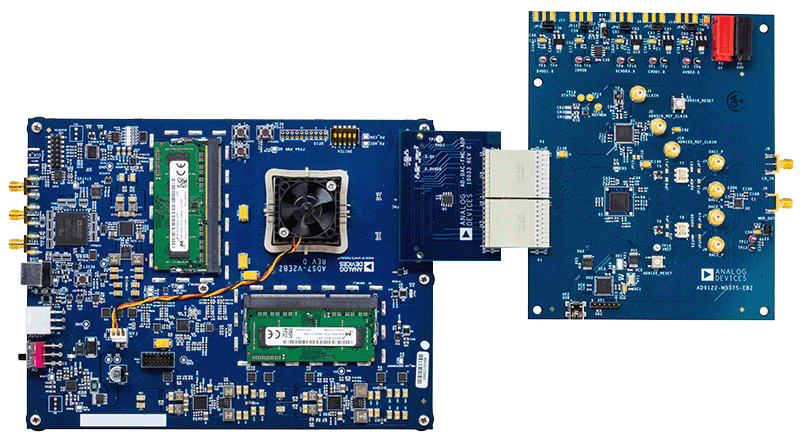

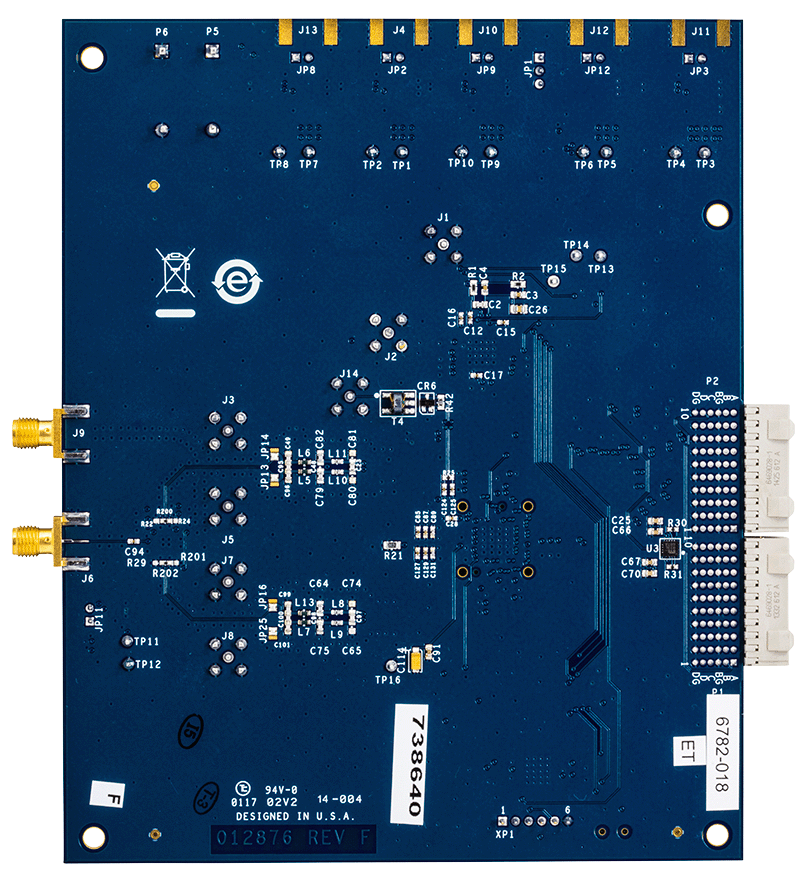

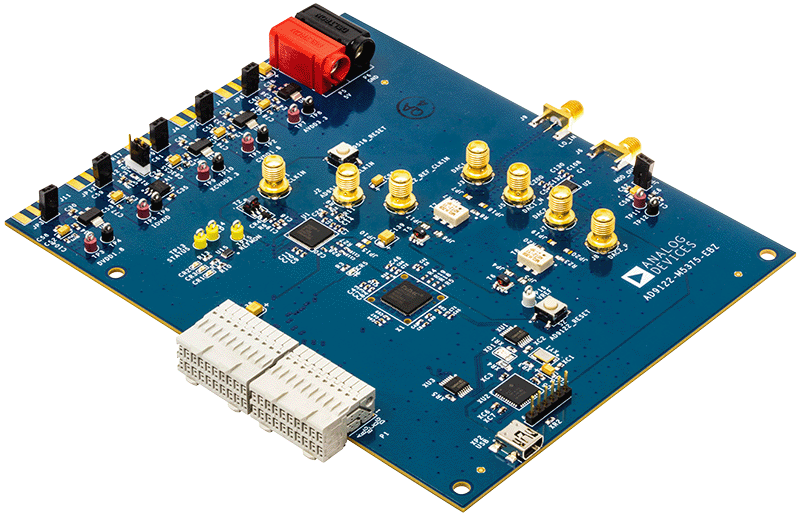

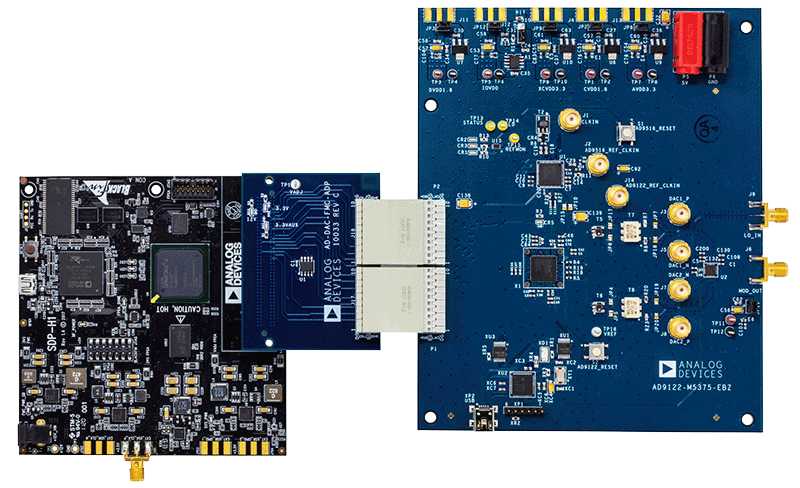

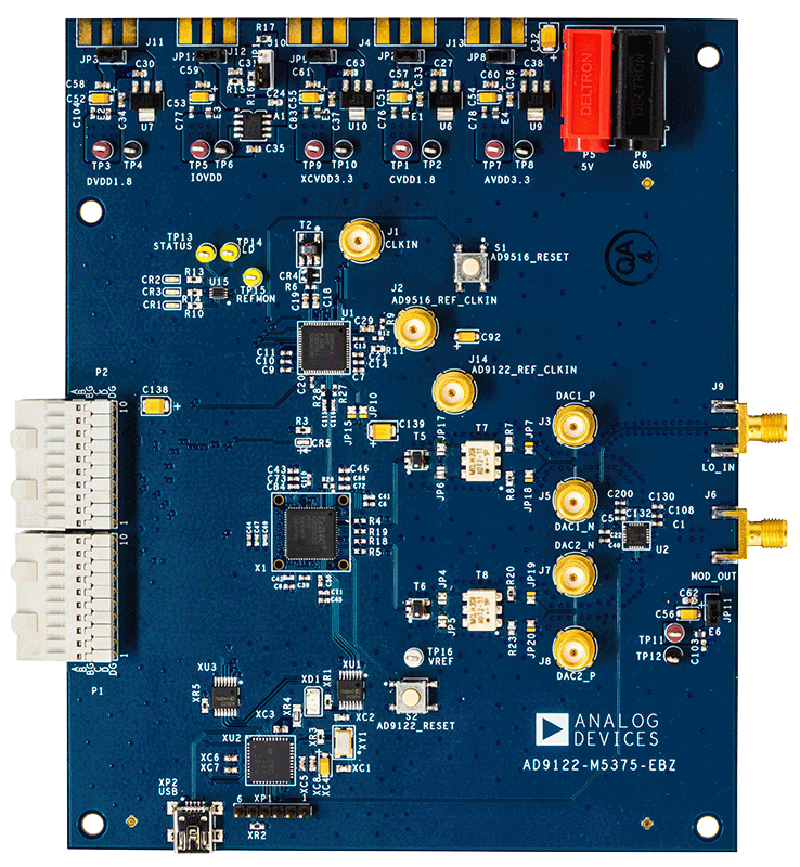

AD9122评估板AD9122-M5375-EBZ包含板载ADL5375调制器。若要使用该评估板，用户必须提供电源、时钟源、数字数据源，并且要能通过频谱分析仪或示波器观察DAC输出。评估板附带ACE（分析|控制|评估）和DPG Downloader Lite软件，允许用户对SPI端口进行编程。通过SPI端口，DUT和时钟电路可被编程为其多种工作模式中的任意一种。

技术与领域

相关产品

文档

  • 查看全部 (3)
  • 用户手册 (2)
  • 评估设计文件 (1)
    • Document Type

    软件

    ACE软件

    ZIP
    617 KB
    ACE plug-in for Board.AD9122 1.2.2 [12月 17 19]
    Plugin for evaluating the AD9122, AD9121 and AD9125 high-speed DACs.
    EXE
    157 MB
    ACE Installer Software 1.30.3311.1463 [4月 24 24]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
