AD9139

16位、1600 MSPS、TxDAC+ 数模转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 可选1倍或2倍插值滤波器
    • 支持的输入信号带宽高达575 MHz。
  • 较小的固有延迟差异： <2个DAC时钟周期
  • 专有低杂散与失真设计
    • 6载波GSM ACLR = 79 dBc（200 MHz IF时）
    • SFDR > 85 dBc（带宽= 300 MHz，ZIF时）
  • 灵活的16位LVDS接口
    • 支持字和字节加载
  • 多芯片同步
    • 固定延迟和数据发生器延迟补偿
  • FIFO简化系统时序，提供错误检测
  • 高性能、低噪声锁相环(PLL)时钟倍频器
  • 数字反sinc滤波器
  • 低功耗：700 mW (1230 MSPS)
  • 72引脚LFCSP封装
更多细节
show more Icon

AD9139是一款16位、高动态范围数模转换器(DAC)，提供1600 MSPS高更新速率，可以产生高达奈奎斯特频率的多载波。 AD9139 TxDAC+®的特性针对宽带通信应用而优化，集成1倍和2倍插值、基于DLL的高速接口、采样错误检测以及奇偶校验。 3线式串行端口接口允许对许多内部参数进行编程和回读。 满量程输出电流可以在9 mA至33 mA范围内进行编程。 AD9139提供72引脚LFCSP封装。

产品特色

  1. 输入信号带宽可达575 MHz。
  2. 先进的低杂散与失真设计技术，从基带到高中频的宽带信号可以实现高质量合成。
  3. 固有延迟差异较小，简化了系统中的软硬件设计。大多数应用可以实现轻松的多芯片同步。
  4. 低功耗架构提升功效。

应用


  • 无线通信： 3G/4G和MC-GSM基站、宽带中继器、软件定义无线电
  • 宽带通信： 点对点、LMDS/MMDS
  • 发射分集/MIMO
  • 仪器仪表
  • 自动测试设备
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD9139

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 06/20/2024
英文

AD9139: 16-Bit, 1600 MSPS, TxDAC+ Digital-to-Analog Converter Data Sheet (Rev.A)

打开PDF文件

redirect
1.25 M
download

下载 PDF

PDF Vector

pdf

更新 03/01/2014
日文

AD9139: 16ビット、1600 MSPS、 TxDAC+ D/Aコンバータ

打开PDF文件

redirect
1149 kB
download

下载 PDF

用户手册

1

PDF Vector

WIKI

更新 08/25/2022
英文
AD9139 Evaluation Board Documentation redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD9139BCPZ 72-Lead Lead Frame Chip Scale Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD9139BCPZRL 72-Lead Lead Frame Chip Scale Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 26, 2023

- 23_0025

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

AD9139BCPZ

量产

AD9139BCPZRL

量产

pdf

PCN23_0025_Form

external-icon

xls

Material_Report

Download

pdf

Package Outline Drawing

external-icon

pdf

Qualification Results Summary

external-icon

6月 2, 2014

- 14_0074

AD9139 Die revision.

AD9139BCPZ

量产

AD9139BCPZRL

量产

pdf

PCN14_0074_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 26, 2023

- 23_0025

arrow down

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

AD9139BCPZ

量产

AD9139BCPZRL

量产

pdf

PCN23_0025_Form

external-icon

xls

Material_Report

Download

pdf

Package Outline Drawing

external-icon

pdf

Qualification Results Summary

external-icon
6月 2, 2014

- 14_0074

arrow down

AD9139 Die revision.

AD9139BCPZ

量产

AD9139BCPZRL

量产

pdf

PCN14_0074_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

评估套件 3

reference details image

SDP-H1

高速控制器板

zoom

SDP-H1

高速控制器板

download icon

下载

 print icon

打印
SDP-H1
高速控制器板

特性和优点

  • Xilinx® Spartan 6
  • 1 x FMC低引脚数(LPC)连接器
  • LVDS和单端LVCMOS信号
  • DDR2
  • JTAG接头
  • Blackfin处理器ADSP-BF527
  • 1个小尺寸120引脚连接器
  • 可配置外设接口SPI、SPORT、I2C、GPIO、异步并行、PPI、计时器
  • 用于连接PC的USB 2.0接口
立即购买 更多内容

产品详情

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx® Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。

资料

pdf icon

pdf

UG-502: SDP-H1 Controller Board Download

1896 kB

pdf icon

WIKI

SDP-H1 User Guide reference design link

pdf icon

WIKI

SDP Wiki reference design link

pdf icon

HTML

SDP Facilitates Quick Prototyping and Evaluation reference design link

pdf icon

WIKI

SDP-H1 for High-Speed DAC Evaluation reference design link

更多 Arrow image

软件

pdf icon

ZIP

SDP USB 驱动安装程序 reference design link

reference details image

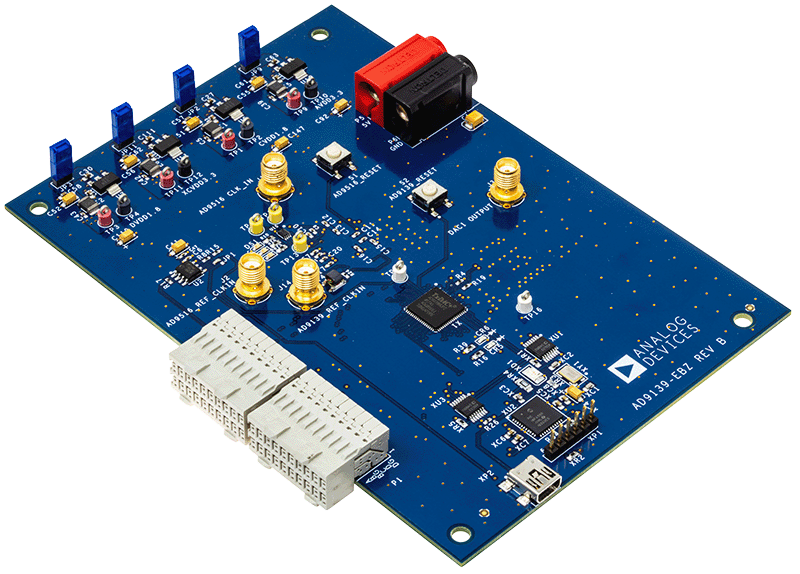

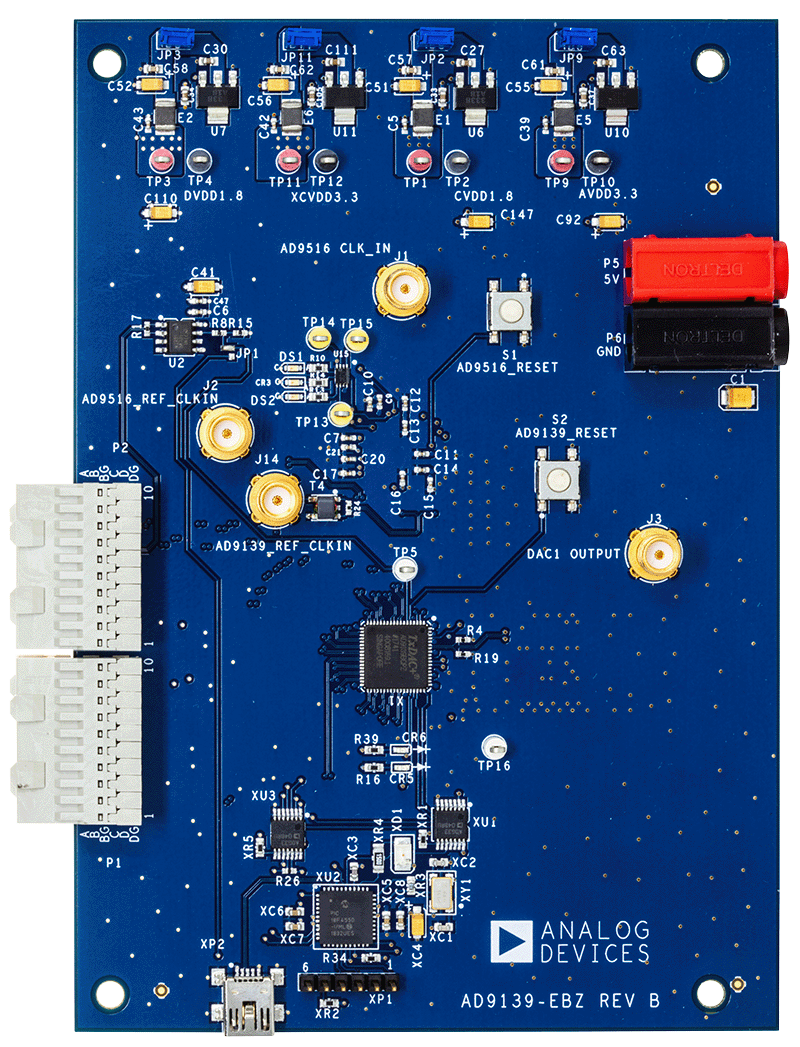

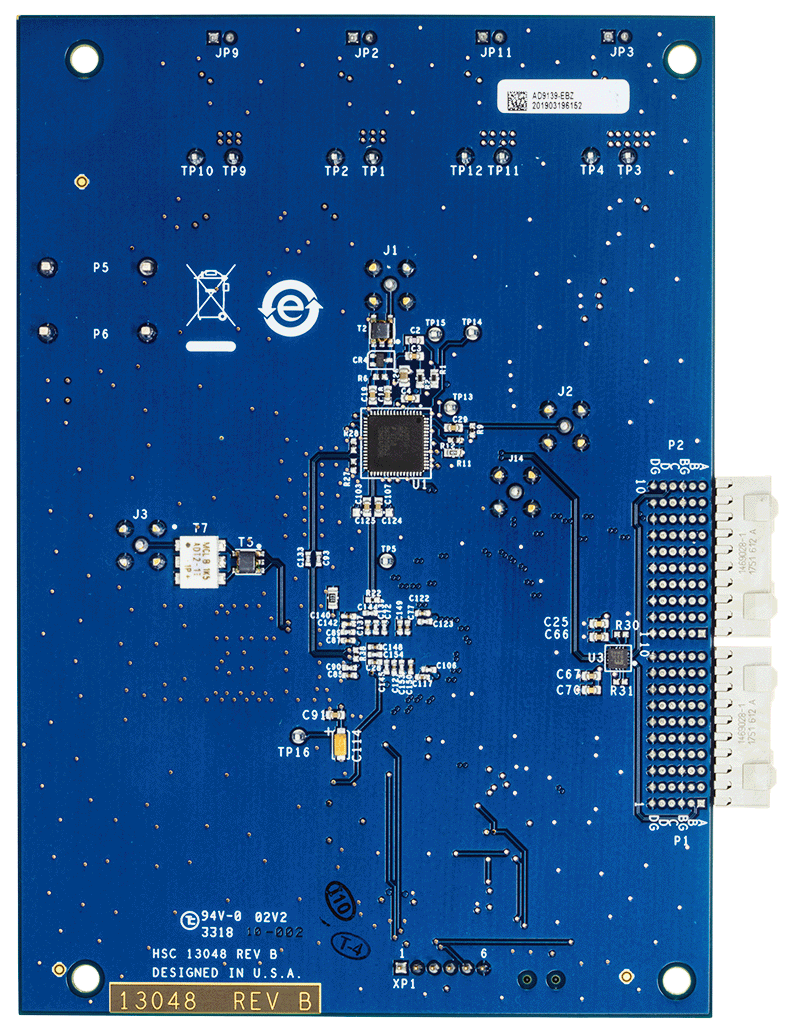

EVAL-AD9139

AD9139评估板

zoom

EVAL-AD9139

AD9139评估板

download icon

下载

 print icon

打印
EVAL-AD9139
AD9139评估板

特性和优点

  • AD9139的全功能评估板
  • AD9139-EBZ包括用于评估单路输出的选项
  • AD9139-DUAL-EBZ包括以下评估选项：
    • 仅DAC（I和Q DAC输出）
    • DAC和ADL537X正交调制器
  • 用于配置的USB接口
  • 内部或外部电源调整
  • 数据模式发生器和SPI软件接口
立即购买 更多内容

产品详情

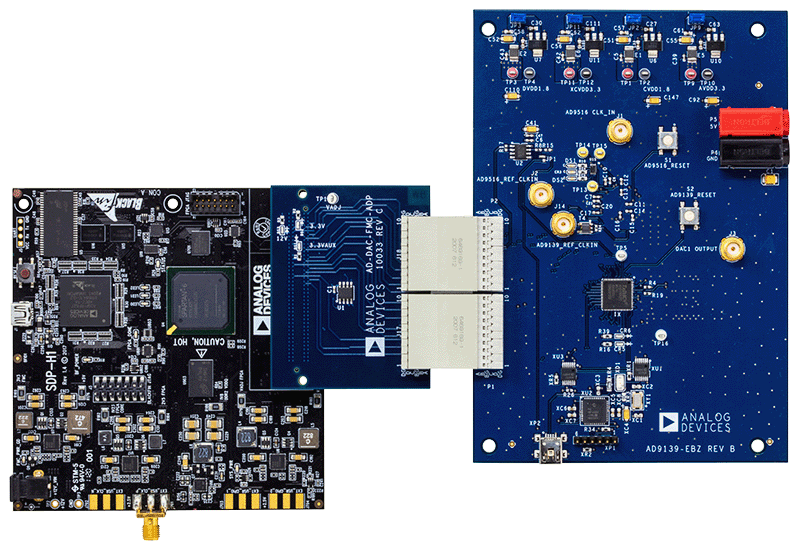

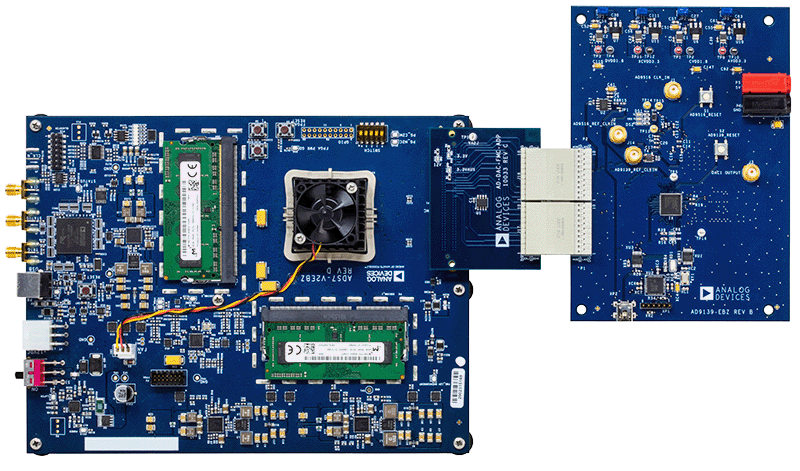

AD9139-EBZ连接ADS7-V2EBZ或SDP-H1后，可用于快速评估高速信号处理数模转换器AD9139。ADS7-V2EBZ或SDP-H1自动格式化数据并发送至AD9139-EBZ，可简化器件评估。评估板(EVB)采用+5V电源供电。该EVB集成时钟分配芯片AD9516，用作DACCLK、REFCLK和ADS7-V2EBZ或SDP-H1输入时钟的时钟扇出和分频器。

AD9139-DUAL-EBZ连接ADS7-V2EBZ或SDP-H1后，可用于快速评估高速信号处理数模转换器AD9139。ADS7-V2EBZ或SDP-H1自动格式化数据并发送至AD9139-DUAL-EBZ，可简化器件评估。评估板(EVB)采用+5V电源供电。该EVB集成时钟分配芯片AD9516，用作DACCLK、REFCLK、帧和ADS7-V2EBZ或SDP-H1输入时钟的时钟扇出和分频器。该EVB还集成了正交调制器ADL5375，用于快速DAC+IQMOD评估。由于AD9139是一款单通道转换器，因此在板上使用两个AD9139分别作为I和Q，该方法常见于宽带应用中。

资料

pdf icon

WIKI

AD9139 Evaluation Board Documentation reference design link

更多 Arrow image
reference details image

ADS7-V2EBZ

基于FPGA的数据采集套件

zoom

ADS7-V2EBZ

基于FPGA的数据采集套件

download icon

下载

 print icon

打印
ADS7-V2EBZ
基于FPGA的数据采集套件

特性和优点

  • 基于Virtex-7 FPGA
  • 一(1)个FMC-HPC连接器
  • 支持十(10)个13.1 Gbps收发器
  • 两(2)个DDR3-1866 DIMM
  • 简单USB端口接口(2.0)



立即购买 更多内容

产品详情

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商

资料

pdf icon

WIKI

ADS7-V2EBZ High Speed Evaluation Board reference design link

更多 Arrow image

评估套件3

evaluation kit item images

SDP-H1

高速控制器板
evaluation kit item images

EVAL-AD9139

AD9139评估板
evaluation kit item images

ADS7-V2EBZ

基于FPGA的数据采集套件

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

参考电路 1

Block Diagram of AD9139-DUAL-EBZ Evaluation Board

CN0432

使用两个具有多DAC同步功能的AD9139器件进行宽带基带I/Q发射器设计

参考电路1

Block Diagram of AD9139-DUAL-EBZ Evaluation Board

CN0432

使用两个具有多DAC同步功能的AD9139器件进行宽带基带I/Q发射器设计
