ADF4360-9

量产

集成VCO的时钟发生器PLL

数据手册 (Rev. D) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 主输出频率范围：65 MHz至400 MHz
  • 辅助分频器值为2至31，输出范围为1.1 MHz至200 MHz
  • 3.0 V至3.6 V电源供电
  • 1.8 V逻辑兼容
  • 整数N分频频率合成器
  • 可编程输出功率水平
  • 三线式串行接口
  • 数字锁定检测
  • 软件省电模式

ADF4360-9是一款集成电压控制振荡器(VCO)的整数N分频频率合成器，中心频率由外部电感设置，VCO频率范围为65 MHz至400 MHz。

附加的分频器级可以对VCO信号进行分频。CMOS电平输出相当于经过2到31之间的整数值分频的VCO信号。如果需要，此分频信号可以进一步进行二分频处理。

所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.0 V至3.6 V电源供电，不用时可以关断。

应用

  • 系统时钟产生
  • 测试设备
  • 无线局域网(LAN)
  • 有线电视设备

    • 数据手册，Rev. A，3/08
    ADF4360-9
    集成VCO的时钟发生器PLL
    ADF4360-9 Functional Block Diagram ADF4360-9 Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    用户手册 2

    常见问题 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    器件驱动器 2

    硬件生态系统

    部分模型 产品周期 描述
    RF混频器 2
    ADL5801
    		推荐用于新设计 高IP3、10 MHz 至6 GHz 有源混频器
    ADL5802
    		推荐用于新设计 双通道、高IP3、100 MHz ～ 6 GHz有源混频器
    比较器 1
    LTC6957
    		低相位噪声、双输出缓冲器 / 驱动器 / 逻辑转换器
    调制器和解调器 2
    ADL5375
    		量产 400 MHz 至6 GHz 宽带正交调制器
    ADL5380
    		推荐用于新设计 400 MHz 至6000 MHz 正交解调器
    分频器与倍频器 1
    ADF5001
    		量产 4GHz 至18GHz _4分频预分频器
    开关稳压器和控制器 1
    ADP1613
    		量产 650 kHz /1.3 MHz升压PWM DC-DC开关转换器，电流限值为2.0 A
    锁相环(PLL)频率合成器 1
    ADF4002
    		推荐用于新设计 鉴相器/PLL频率合成器
    线性稳压器 3
    ADP3334
    		不推荐用于新设计 高精度、低IQ、500 MA ANYCAP®可调低压差稳压器
    ADP151
    		量产 超低噪声 200 mA CMOS 线性稳压器
    ADP150
    		量产 超低噪声、150 mA CMOS线性调节器
    运算放大器 1
    OP184
    		量产 单电源、轨到轨输入/输出运算放大器
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    工具及仿真模型

    ADIsimRF

    ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

    打开工具

    ADIsimPLL™

    ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

    打开工具

    评估套件

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-ADF4360-9

    ADF4360-9 评估板

    立即购买 更多内容

    特性和优点

    • 用于生成RF频率的独立自足式评估板
    • 可灵活设置基准输入、PFD频率和环路带宽
    • 利用随附软件可通过PC完全控制频率合成器功能
    • 可灵活更改外部电感以支持不同的
    • VCO输出频率范围
    • USB/电池供电型9 V电源
    • 典型DIVOUT抖动性能：1.4 ps

    产品详情

    EV-ADF4360-9EB1Z评估板旨在评估由集成式PLL和VCO组成的频率合成器ADF4360-9的性能。该评估板包含ADF4360-9BCPZ、USB连接器以及用于RF输出的SMA连接器。未填充的SMA外形尺寸适合配置电源、锁定检测和外部基准输入。该评估板还包含环路滤波器以构成PLL。必要时可根据用户的PLL要求进行修改。该板随附USB电缆以便进行软件编程。

    该封装还包含带Windows®软件的CD，可对该频率合成器轻松、快速编程。该CD包含众多其他PLL数据手册、技术笔记、文章和ADIsimPLL™ V3.4——ADI公司PLL仿真软件。如需了解更多信息，请访问：www.analog.com/pll。
    EVAL-ADF4360-9
    ADF4360-9 评估板

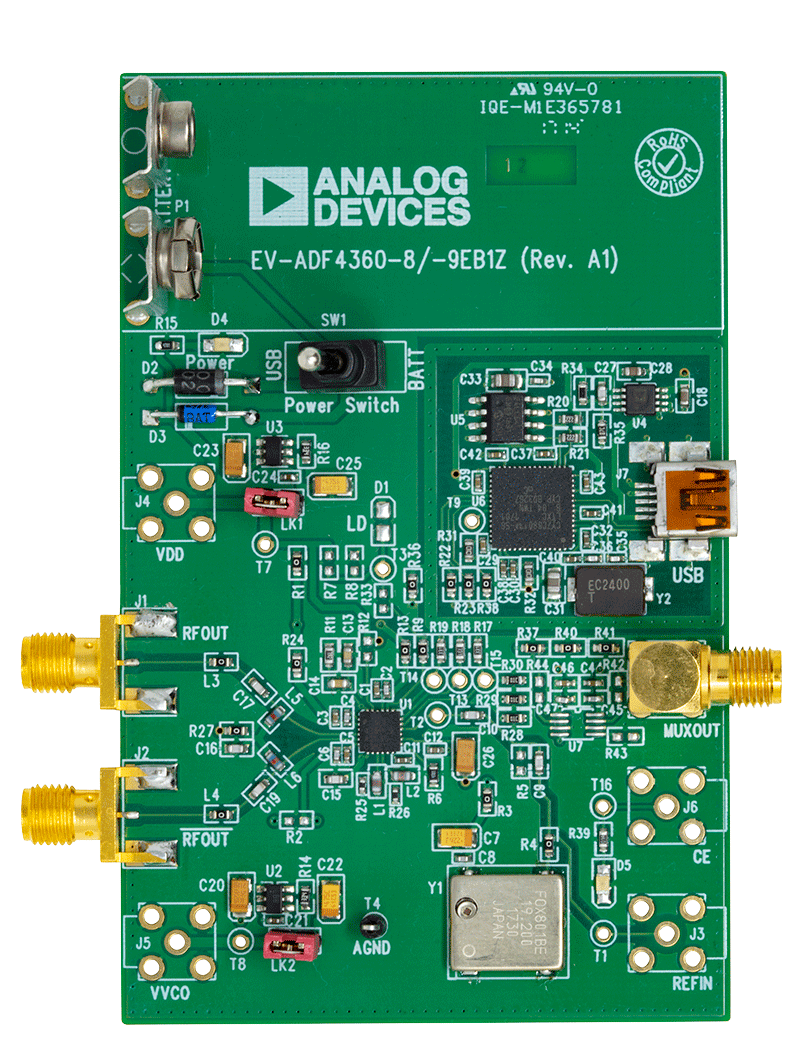

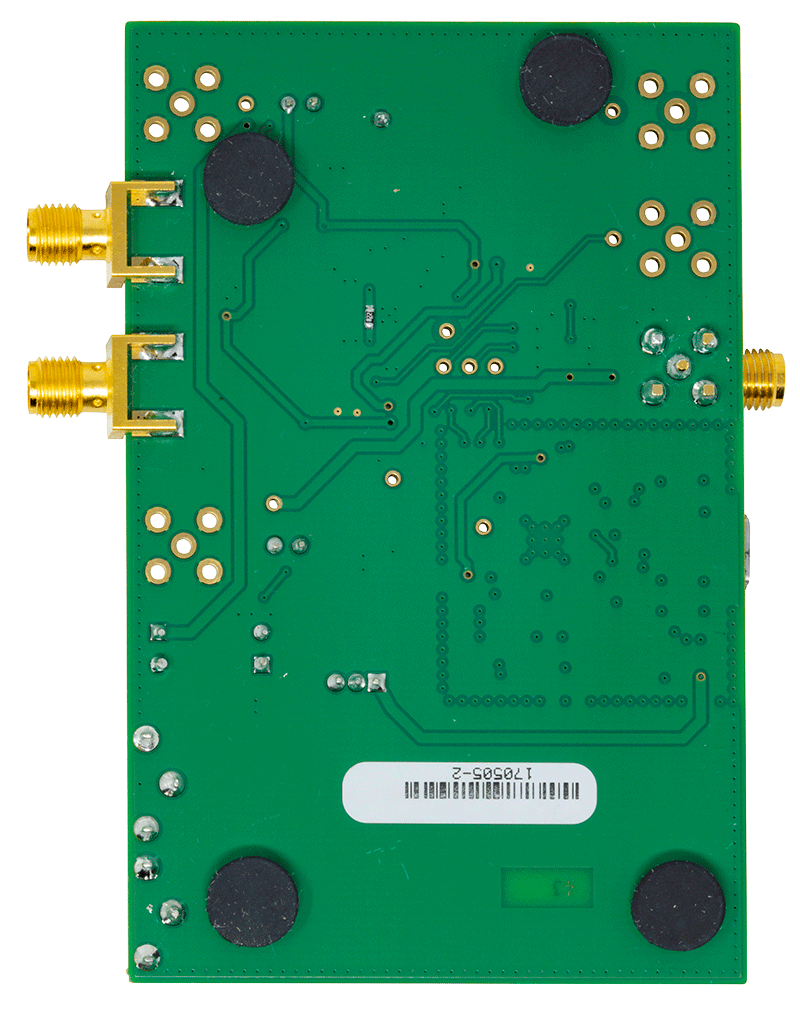

    ADF4360-8/ADF4360-9 Evaluation Board ADF4360-8/ADF4360-9 Evaluation Board - Top View ADF4360-8/ADF4360-9 Evaluation Board - Bottom View
