概览

优势和特点

  • 输出频率范围:1,200MHz至1,400MHz
  • 2分频输出
  • 3.0V至3.6V电源供电
  • 1.8V逻辑兼容
  • 整数N分频频率合成器
  • 可编程双模预分频器:8/9、16/17、32/33
  • 可编程的输出功率
  • 三线式串行接口
  • 模拟和数字锁定检测
  • 硬件和软件关断模式

产品详情

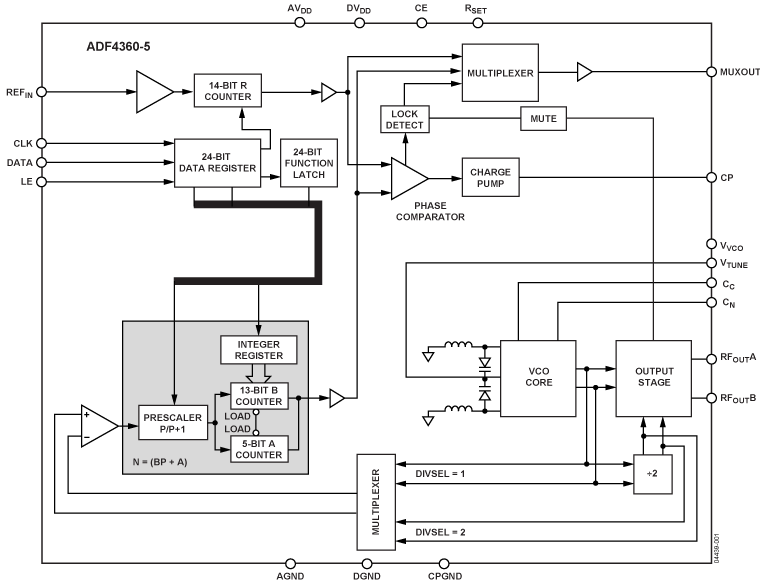

ADF4360-5是一款完全集成式整数N分频频率合成器和电压控制振荡器(VCO),设计的中心频率为1,300 MHz。此外,该器件还提供2分频选项,用户可以利用它获得600MHz至700MHz的RF输出。所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.0V至3.6V电源供电,不用时可以关断。

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (1)

软件代码及系统需求

工具及仿真模型

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具,可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动,从而加快上市速度。

配套产品推荐

ADF4360-5 配套产品

推荐 使用的线性稳压器

  • For ultalow noise, 3V applications, 200 mA output: ADP151.
  • For ultralow noise, 3V applications,150 mA output: ADP150.
  • For high accuracy, 5V applications: ADP3334.
  • For a step up, 3V to 5V regulator: ADP1613.

推荐 使用的4分频预分频器

  • For a low noise, low power, fixed RF block: ADF5001.

推荐 使用的PLL有源滤波器

  • For an ultralow noise, rail-to-rail amplifier: OP184.

推荐 使用的RF混频器

推荐 使用的基准电压源缓冲器

  • 集成滤波器改善了噪声性能: LTC6957.

推荐 使用的调制器/解调器

推荐 基准电压源清除PLL
