ADF4360-1

集成式整数N分频频率合成器和VCO,输出频率为2050至2450 MHz

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 输出频率范围:2050 MHz至2450 MHz
  • 2分频输出
  • 3.0 V至3.6 V电源供电
  • 1.8 V逻辑兼容
  • 整数N分频频率合成器
  • 可编程双模预分频器:8/9、16/17、32/33
  • 可编程输出功率水平
  • 三线式串行接口
  • 模拟和数字锁定检测
  • 硬件和软件省电模式

更多细节
show more Icon

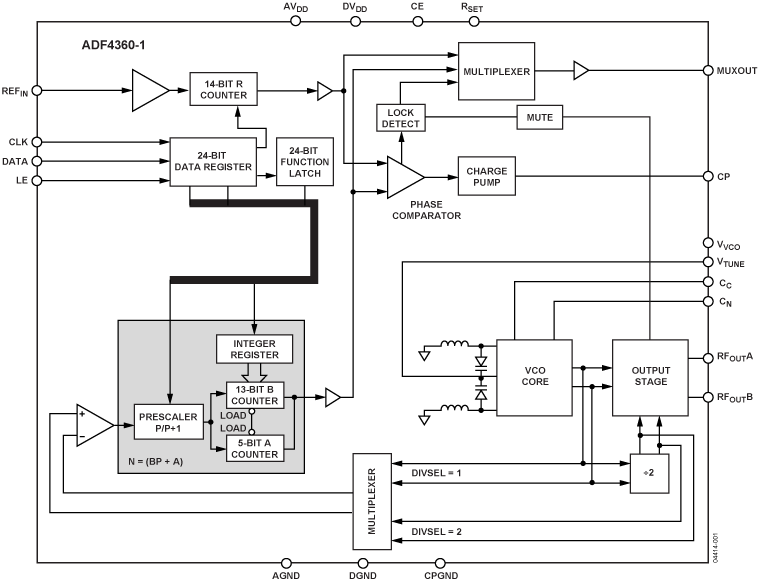

ADF4360-1是一款完全集成式整数N分频频率合成器和电压控制振荡器(VCO),设计的中心频率为2250 MHz。此外,该器件还提供2分频选项,用户可以利用它获得1025 MHz至1225 MHz的RF输出。所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.0 V至3.6 V电源供电,不用时可以关断。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

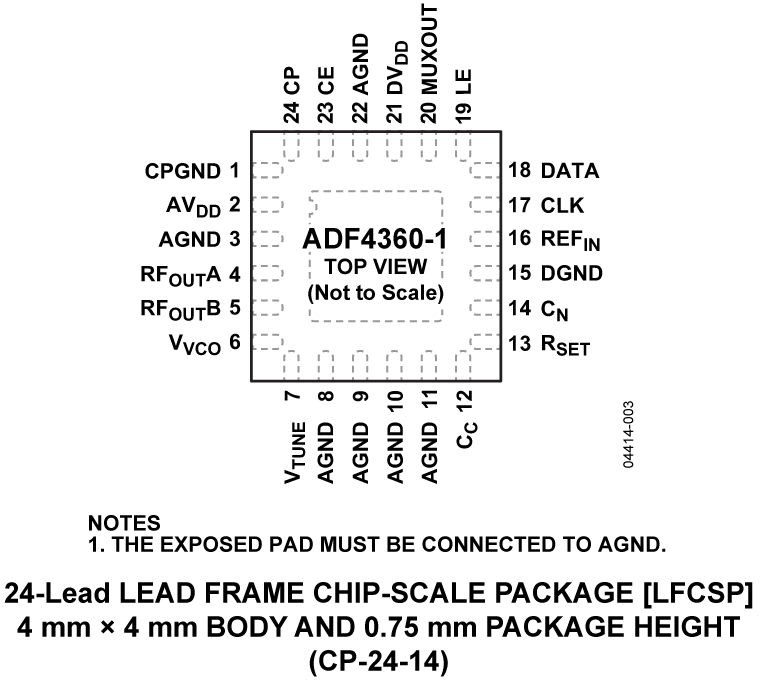

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADF4360-1BCPZ
  • HTML
  • HTML
ADF4360-1BCPZRL
  • HTML
  • HTML
ADF4360-1BCPZRL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 25, 2014

- 13_0266

Test Transfer of Select LFCSP Products to STATS ChipPAC China

ADF4360-1BCPZ

量产

ADF4360-1BCPZRL

过期

ADF4360-1BCPZRL7

量产

5月 5, 2014

- 14_0020

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

1月 8, 2013

- 12_0063

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.

1月 29, 2014

- 14_0014

ADI Corporate Obsolescence Notice-January 2014 (Standard Products)

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 25, 2014

- 13_0266

arrow down

Test Transfer of Select LFCSP Products to STATS ChipPAC China

ADF4360-1BCPZ

量产

ADF4360-1BCPZRL

过期

ADF4360-1BCPZRL7

量产

5月 5, 2014

- 14_0020

arrow down

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

1月 8, 2013

- 12_0063

arrow down

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.

1月 29, 2014

- 14_0014

arrow down

ADI Corporate Obsolescence Notice-January 2014 (Standard Products)

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

EVAL-ADF4360-1

ADF4360-1 评估板

zoom

EVAL-ADF4360-1

ADF4360-1 评估板

ADF4360-1 评估板

特性和优点

  • 用于生成RF频率的独立自足式评估板
  • 可灵活设置基准输入、PFD频率和环路带宽
  • 利用随附软件可通过PC完全控制频率合成器功能
  • USB/电池供电型9 V电源
  • 典型相位噪声性能:-141 dBc/Hz(3 MHz偏移)
  • 典型杂散性能:-70dBc(200 kHz偏移,2.0 GHz输出)

产品详情

ADF4360-1EBZ1评估板旨在评估由集成式PLL和VCO组成的频率合成器ADF4360-1的性能。该评估板包含ADF4360-1BCPZ、USB连接器以及用于RF输出的SMA连接器。未填充的SMA外形尺寸适合配置电源、芯片使能(CE)和外部基准输入。该评估板还包含环路滤波器以构成PLL。必要时可根据用户的PLL要求进行修改。该板随附USB电缆以便通过PC进行软件编程。

该封装还包含带Windows®软件的CD,可对该频率合成器轻松、快速编程。该CD包含其他PLL数据手册、技术笔记、文章和ADIsimPLL™ V3.4(ADI公司PLL仿真软件)。如需了解更多信息,请访问:www.analog.com/pll
