概览
优势和特点
- 输出频率范围：1,600 MHz至1,950 MHz
- 2分频输出
- 3.0 V 至3.6 V电源供电
- 1.8 V逻辑兼容
- 整数N分频频率合成器
- 可编程双模预分频器：8/9、16/17、32/33
- 可编程的输出功率
- 三线式串行接口
- 模拟和数字锁定检测
- 硬件和软件关断模式
产品详情

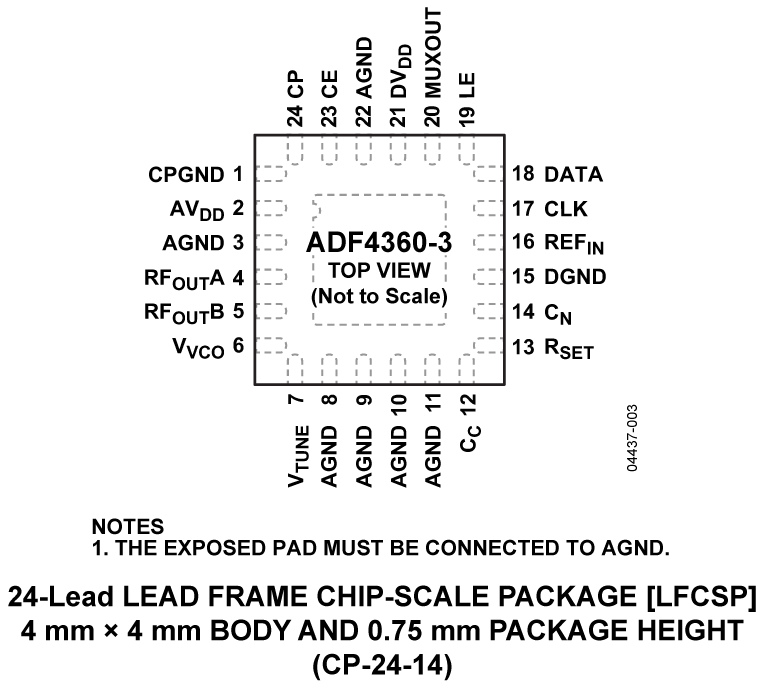

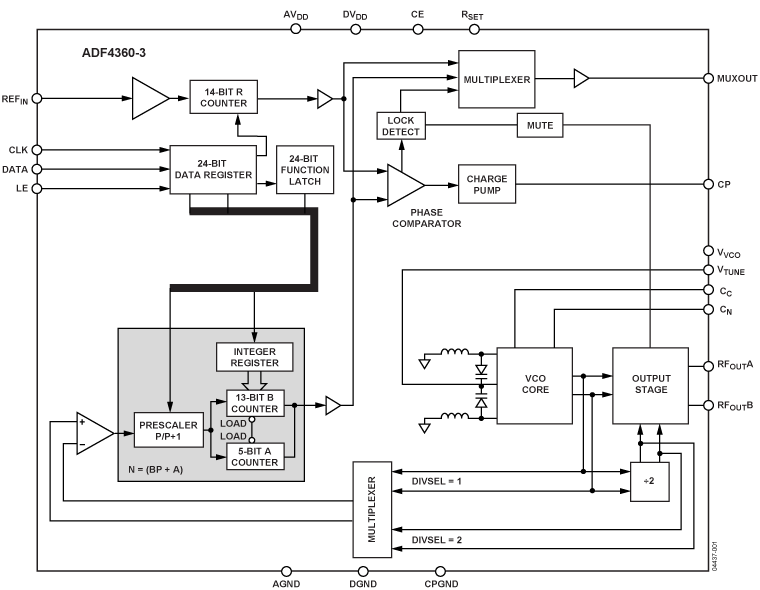

ADF4360-3是一款完全集成式整数N分频频率合成器和电压控制振荡器（VCO），设计的中心频率为1,750 MHz。此外，该器件还提供2分频选项，用户可以利用它获得800 MHz至975 MHz的RF输出。所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.0 V至3.6 V电源供电，不用时可以关断。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-30: 应用工程师答问—3012/30/2009PDF509 kB
-
AN-873: ADF4xxx系列PLL频率合成器的锁定检测 (Rev. 0)9/25/2009PDF0
-
UG-476：PLL软件安装指南6/18/2013PDF0
-
UG-098: ADF4360-3评估板 (Rev. B)9/13/2010PDF310 kB
-
FAQs3/10/2020
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
-
用于高频接收器和发射器的锁相环——第三部分7/1/1999 模拟对话
-
用于高频接收器和发射器的锁相环——第二部分5/1/1999 模拟对话
-
用于高频接收器和发射器的锁相环——第一部分3/1/1999 模拟对话
软件代码及系统需求
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
配套产品推荐
ADF4360-3 配套产品
推荐 使用的线性稳压器
- For ultalow noise, 3V applications, 200 mA output: ADP151.
- For a step up, 3V to 5V regulator: ADP1613.
- For high accuracy, 5V applications: ADP3334.
- For ultralow noise, 3V applications,150 mA output: ADP150.
推荐 使用的4分频预分频器
- For a low noise, low power, fixed RF block: ADF5001.
推荐 基准电压源清除PLL
