概览

优势和特点

  • 模拟可变增益范围:-12 dB至+22 dB
  • 线性dB调整比例:37.5 dB/V
  • 3 dB带宽:800 MHz (VGAIN= 0.5 V)
  • 集成均方根检测器
  • P1dB:16 dBm (140 MHz)
  • 输出IP3:33 dBm (140 MHz)
  • 最大增益时的噪声系数:9.5 dB (140 MHz)
  • 输入和输出阻抗:50 Ω
  • 单电源供电:4.5 V至5.5 V
  • 符合RoHS标准,24引脚LFCSP封装

产品详情

AD8368是一款内置模拟线性dB增益控制功能的可变增益放大器(VGA),可以在低频至800 MHz频率范围内工作。由于采用ADI公司的X-AMP®架构,这种创新技术可实现高性能可变增益控制,因此该器件具有出色的增益范围、一致性和平坦度。

−12 dB至+22 dB增益范围可以按照37.5 dB/V精确调整,一致性误差极小。AD8368的3 dB带宽标称值为800 MHz,其与增益设置无关。在140 MHz、最大增益时,OIP3为33 dBm。输出本底噪声为−143 dBm/Hz,最大增益时的相应噪声系数为9.5 dB。单端输入和输出阻抗标称值为50 Ω。

通过将引脚MODE拉至正电源电压或地电压,AD8368的增益可分别设定为增益控制电压的增函数或减函数。当引脚MODE被拉至高电平时,AD8368将作为增益增加的典型VGA工作。

通过将引脚MODE接地并使用片上均方根检测器,AD8368可以配置为具有RSSI的完整自动增益控制(AGC)系统。输出功率与内部默认设置电平63 mV 均方根值(−11 dBm以50 Ω为基准)精确一致,与波形的波峰因素无关。由于在DETI上可以获得非专用检测器输入,因此在最大34 dB输入功率范围内,AGC环路可以决定AD8368输出或信号链任何点的电平。此外,将输出信号作用于检测器之前,通过减小输出信号可以提高设置电平。

AD8368采用4.5 V至5.5 V电源供电,功耗为60 mA。将引脚ENBL接地即可进入完全省电状态,此时功耗小于3 mA。AD8368采用ADI公司的专有SiGe SOI互补双极性IC工艺制造,提供24引脚LFCSP封装,工作温度范围为−40°C至+85°C工业温度范围。应用电路板也可提供。

应用

  • 完整中频AGC放大器
  • 增益调整和校平
  • 蜂窝基站
  • 点对点无线电链路
  • RF仪器仪表
  • 数据手册, Rev. B, 09/2008

    产品生命周期 icon-recommended 推荐新设计使用

    本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

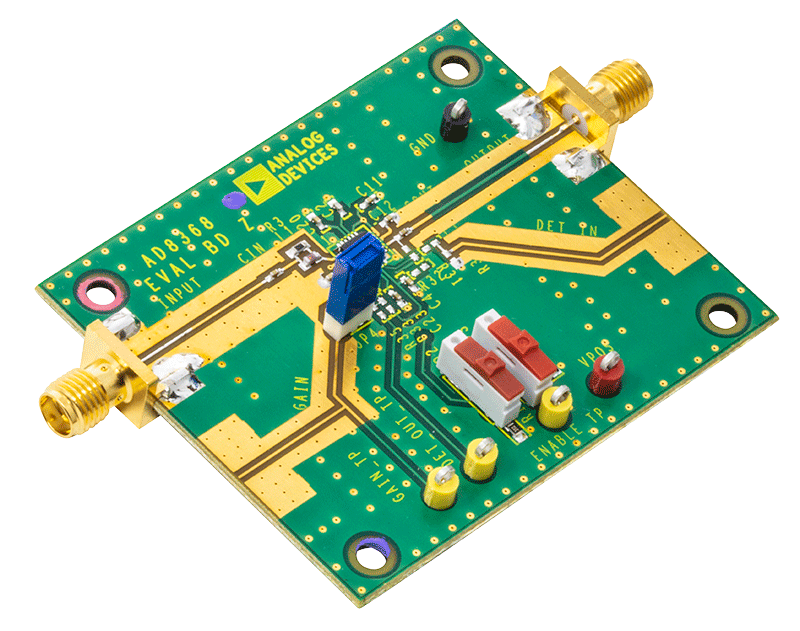

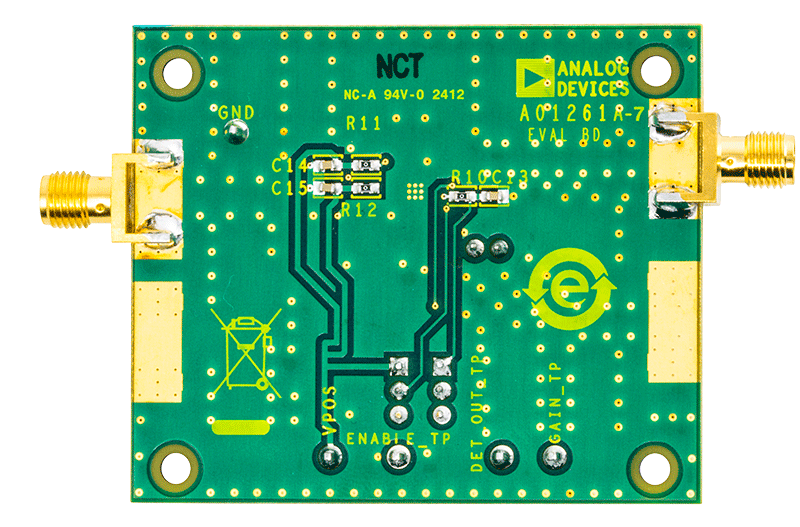

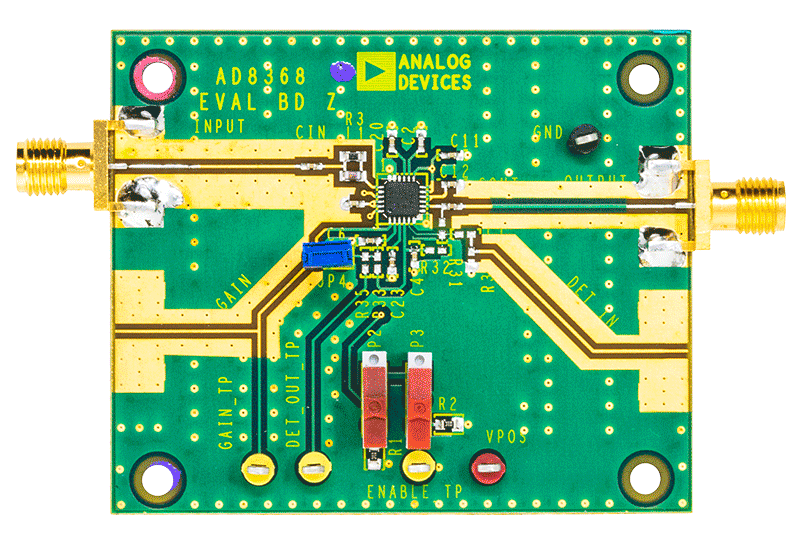

    评估套件 (1)

    工具及仿真模型

    设计工具

    ADIsimRF

    ADI公司的ADIsimRF设计工具可以计算RF信号链内的大部分重要参数,包括级联增益、噪声系数、IP3、P1dB和总功耗。

    ADIsimPLL™

    ADIsimPLL 可以对ADI公司的最新高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具,可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动,从而加快上市速度。

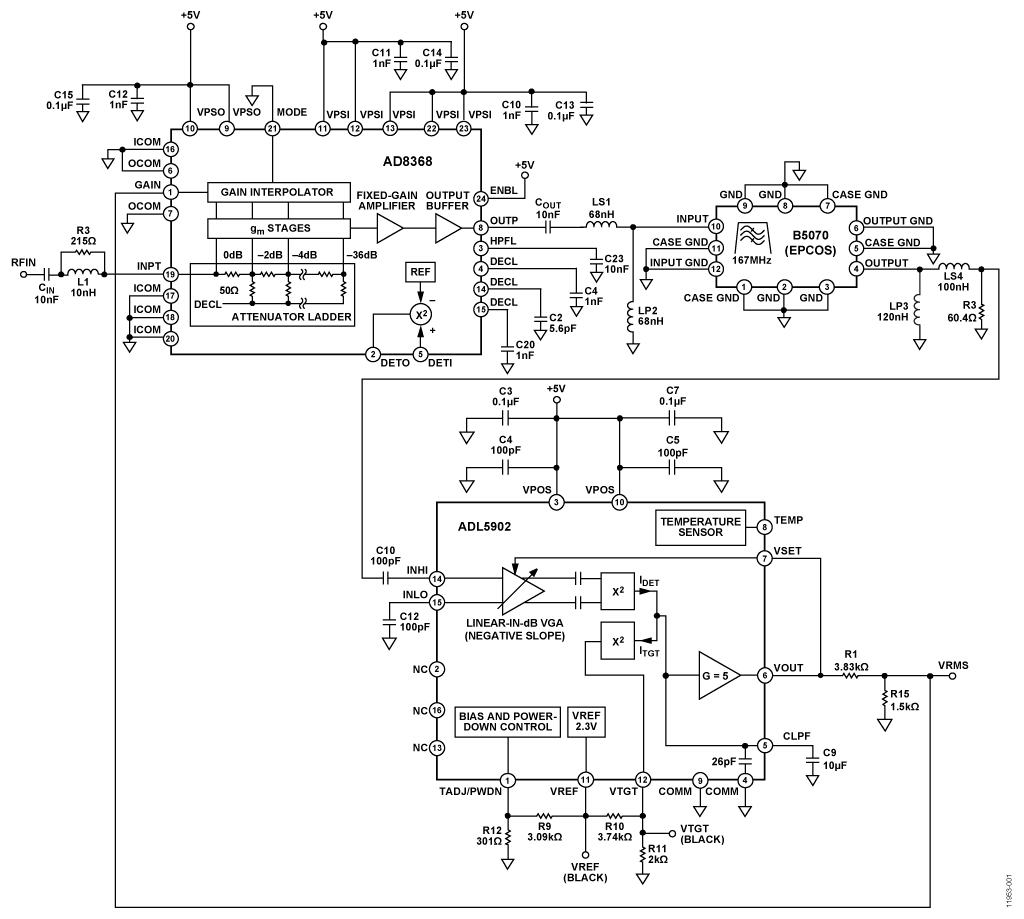

    参考电路 (2)
