概览
优势和特点
- 高速
- −3 dB带宽（G = 1，RL = 100 Ω）：1050 MHz
- 压摆率：870 V/μs
- 0.1%建立时间：9 ns
- 输入偏置电流：2 pA（典型值)
- 输入电容
- 共模电容：1.3 pF（典型值）
- 差分模式电容：0.1 pF（典型值）
- 低输入噪声
- 电压噪声：4 nV/√Hz （100 kHz时）
- 电流噪声：2.5 fA/√Hz（100 kHz时）
- 低失真：-90 dBc（10 MHz，G = 1，RL = 1 kΩ）
- 线性输出电流：40 mA
- 每个放大器的电源静态电流：19 mA（典型值）
- 每个放大器的关断电源静态电流：1.5 mA（典型值）
产品详情
ADA4817-1（单通道）和ADA4817-2（双通道）FastFET™放大器是具有FET输入的单位增益稳定、超高速电压反馈型放大器。这些放大器采用ADI公司的专有超快速互补双极性(XFCB)工艺进行开发，这一工艺可使放大器实现超低的噪声（4 nV/√Hz；2.5 fA/√Hz）和极高的输入阻抗。
1.3 pF输入电容、低噪声(4 nV/√Hz)、低失调电压（最大值2 mV）以及1050 MHz −3 dB带宽，使ADA4817-1/ADA4817-2非常适合数据采集前端以及宽带跨导应用，如光电二极管前置放大器等。
ADA4817-1/ADA4817-2具有5 V至10 V的宽电源电压范围，可采用单电源或双电源供电，适合包括有源滤波和ADC驱动在内的多种应用。
ADA4817-1采用3 mm × 3 mm 8引脚LFCSP和8引脚SOIC封装，ADA4817-2采用4 mm × 4 mm 16引脚LFCSP封装。这些封装都采用低失真引脚排列，可以改善二次谐波失真，并简化电路板布局。此外，这些封装都具有裸露焊盘，提供到达印刷电路板(PCB)的低热阻路径，可实现更有效的热传输，并提高可靠性。这两款产品均可在−40°C至+105°C的扩展工业温度范围内工作。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
文档
应用笔记 (8)
工具及仿真模型
SPICE模型
设计工具
运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。
使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。
功率测量和信号强度的标准单位之间的换算工具。
该工具根据电源电压、环境温度、负载特性和封装热数据估算芯片温度和功耗。
参考资料
中文系统方案 (1)
技术指南 (13)

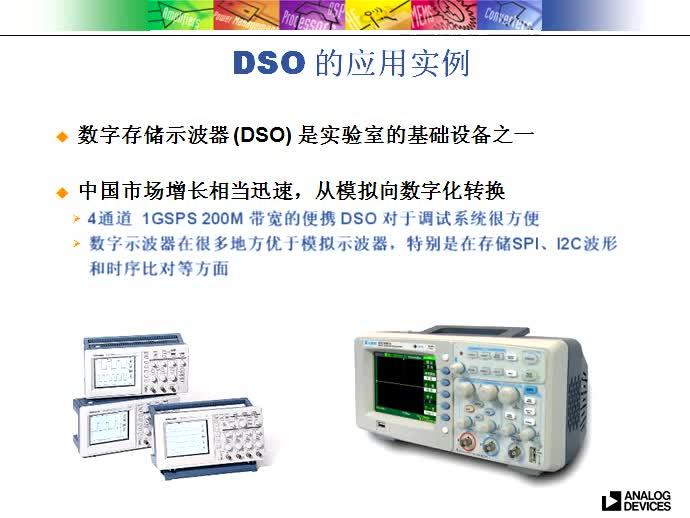

视频 (1)
