AD8646

24 MHZ轨到轨双通道运算放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 失调电压:2.5 mV(最大值)
  • 单电源供电:2.7 V至5.5 V
  • 低噪声:8 nV/√Hz
  • 宽带宽:24 MHz
  • 压摆率:11 V/µs
  • 短路输出电流:120 mA
  • 通过汽车应用认证
  • 无反相
  • 低输入偏置电流:1 pA
  • 低电源电流(每个放大器):2 mA(最大值)
  • 单位增益稳定
更多细节
show more Icon

AD8646、AD8647和AD8648分别是双通道、双通道和四通道、轨到轨输入和输出、单电源放大器,具有低失调电压、宽信号带宽、低输入电压和低电流噪声等特性。AD8647还具有低功耗关断功能。

24 MHz带宽、低失调、低噪声和极低的输入偏置电流特性相结合,使这些放大器适合各种应用。滤波器、积分器、光电二极管放大器和高阻抗传感器等器件均可受益于这些特性组合。宽带宽和低失真特性则有益于交流应用。AD8646/AD8647/AD8648均具有高输出驱动能力,是音频线路驱动器和其它低阻抗应用的理想选择。AD8646和AD8648可以用于汽车应用。参见订购指南

具体应用包括:便携式和低功耗仪器仪表、便携式设备的音频放大、便携式电话耳机、条形码扫描器以及多极滤波器。此外还具有轨到轨输入与输出摆幅能力,因而设计人员可以在单电源系统中缓冲CMOS ADC、DAC、ASIC及其它宽输出摆幅器件。

应用

  • 电池供电仪表
  • 多极滤波器
  • ADC前端
  • 传感器
  • 条形码扫描器
  • ASIC输入或输出放大器
  • 音频放大器
  • 光电二极管放大器
  • 数据通路/多路复用器/开关控制
  • 产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    AD8646ARMZ
    • HTML
    • HTML
    AD8646ARMZ-REEL
    • HTML
    • HTML
    AD8646ARZ
    • HTML
    • HTML
    AD8646ARZ-REEL
    • HTML
    • HTML
    AD8646ARZ-REEL7
    • HTML
    • HTML
    AD8646WARMZ-R7
    • HTML
    • HTML
    AD8646WARMZ-RL
    • HTML
    • HTML
    AD8646WARZ-R7
    • HTML
    • HTML
    AD8646WARZ-RL
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    3月 22, 2021

    - 21_0001

    Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

    5月 15, 2012

    - 10_0006

    Halogen Free Material Change for mini SOIC Products

    AD8646ARMZ

    量产

    AD8646ARMZ-REEL

    量产

    AD8646WARMZ-R7

    量产

    AD8646WARMZ-RL

    量产

    10月 23, 2009

    - 09_0153

    Jiangsu Changjiang Electronics Technology Co. Ltd. (JCET) and Advanced Semiconductor Engineering (ASE) as additional Assembly Subcontractors for 8L SOIC, 8L MSOP, 16L TSSOP and 8L PDIP.

    7月 20, 2012

    - 12_0105

    Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor

    5月 23, 2014

    - 14_0014

    ADI Corporate Obsolescence Notice-January 2014 (Standard Products)

    AD8646WARMZ-RL

    量产

    AD8646WARZ-RL

    量产

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    3月 22, 2021

    - 21_0001

    arrow down

    Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

    5月 15, 2012

    - 10_0006

    arrow down

    Halogen Free Material Change for mini SOIC Products

    AD8646ARMZ

    量产

    AD8646ARMZ-REEL

    量产

    AD8646WARMZ-R7

    量产

    AD8646WARMZ-RL

    量产

    10月 23, 2009

    - 09_0153

    arrow down

    Jiangsu Changjiang Electronics Technology Co. Ltd. (JCET) and Advanced Semiconductor Engineering (ASE) as additional Assembly Subcontractors for 8L SOIC, 8L MSOP, 16L TSSOP and 8L PDIP.

    7月 20, 2012

    - 12_0105

    arrow down

    Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor

    5月 23, 2014

    - 14_0014

    arrow down

    ADI Corporate Obsolescence Notice-January 2014 (Standard Products)

    AD8646WARMZ-RL

    量产

    AD8646WARZ-RL

    量产

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 2

    reference details image

    EVAL-OPAMP-2

    EVAL-OPAMP-2评估板

    zoom

    EVAL-OPAMP-2

    EVAL-OPAMP-2评估板

    产品详情

    通用精密运算放大器评估板针对许多电路配置而设计并优化,以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装,决定需要订购的型号。
    • EVAL-PRAOPAMP-2CPZ(双通道8引脚LFCSPCP-8
    • EVAL-PRAOPAMP-2RMZ(双通道8引脚MSOPRM-8
    • EVAL-PRAOPAMP-2RZ(双通道8引脚SOICR-8
    reference details image

    EVAL-FMCMOTCON2

    停产:AD-FMCMOTCON2-EBZ评估板

    zoom

    EVAL-FMCMOTCON2

    停产:AD-FMCMOTCON2-EBZ评估板

    停产:AD-FMCMOTCON2-EBZ评估板

    特性和优点

    该评估板已停产且不再推荐使用。

    FMCMOTCON2评估套件允许用户:


    • 针对高性能伺服系统建模并快速实现电机控制算法,采用基于Mathworks模型的设计集成系统建模和设计理念。
    • 提供原型制作系统以便在进入生产阶段前验证硬件和控制算法,从而缩短电机控制系统从概念转向生产阶段所需的时间。

    产品详情

    该评估板已停产且不再推荐使用。

    AD-FMCMOTCON2-EBZ是一款完整的FPGA夹层卡(FMC)板载高性能伺服系统,旨在提供完整的电机驱动系统,实现三相PMSM和感应电机(最高可驱动至48V且功耗为20A)的高效和高动态控制。

    两台电机可同时驱动,每台电机配备单独的电源供电。系统集成高质量电源;可靠的电源、控制和反馈信号隔离;精确的电机电流和电压信号测量;实现控制器快速响应的控制信号高速接口;工业以太网高速接口;单端霍尔、差分霍尔、编码器和旋变器接口;数字位置传感器接口;带FPGA/SoC接口的灵活控制。

    该套件由两片板组成:一片控制器板和一片驱动板。可选的AD-DYNO2-EBZ测功器是驱动系统的延伸产品,也可从Avnet订购。

    控制器板

    • 与高低电压驱动板接口的数字板
    • 兼容具有FMC LPC或HPC连接器的所有Xilinx FPGA平台
    • FMC信号电压自适应接口,支持在所有FMC电压电平上无缝工作
    • 完全隔离的数字控制和反馈信号
    • 隔离式Xilinx XADC接口
    • 2个千兆以太网物理层,用于高速工业通信,支持第三方EtherCAT
    • 单端霍尔、差分霍尔、编码器和旋变器接口
    • 数字传感器接口
      • EnDat
      • BISS接口

    驱动板

    • 电机最高可驱动至48V且功耗为20A
    • 同时驱动2个电机
    • 采用ADI隔离栅极驱动器实现高频驱动级
    • 支持的电机类型
      BLDC
      PMSM
      有刷直流电机
      步进电机(双极性/单极性)
    • 集成过流保护
    • 反向电压保护
    • 利用隔离式ADC测量电流和电压
    • BEMF过零检测,用于实现PMSM或BLDC电机的无传感器控制
    • 为2个电机提供单独的电源,以便电机不会相互影响

    集成嵌入式控制功能的测功器系统

    • 两台BLDC电机通过采用动态配置的刚性耦合连接而成,可用于测试实时电机控制性能。
    • 一台BLDC电机用作电子可调负载,由嵌入式控制系统驱动。 该电机可直接连接至FMC电机驱动器以便获取复合/有源负载。 该负载还可通过AD-FMCMOTCON2-EBZ驱动以便实现动态负载曲线性能。
    • 其他BLDC电机通过FMC电机驱动器驱动。
    • 测量和显示负载电机电流
    • 测量和显示负载电机速度
    • 采用Analog Discovery和MathWorks Instrumentation Control Toolbox实现外部控制

    软件:

    示例参考设计说明如何使用Xilinx® FPGA或SoC平台以及随硬件一同提供的Mathworks®高性能控制算法。 单击软件链接,可找到关于FMC板及其使用方法、设计封装和相应工作软件的信息。

    工具和仿真

    工具及仿真模型 4

    参考电路

    参考电路 1

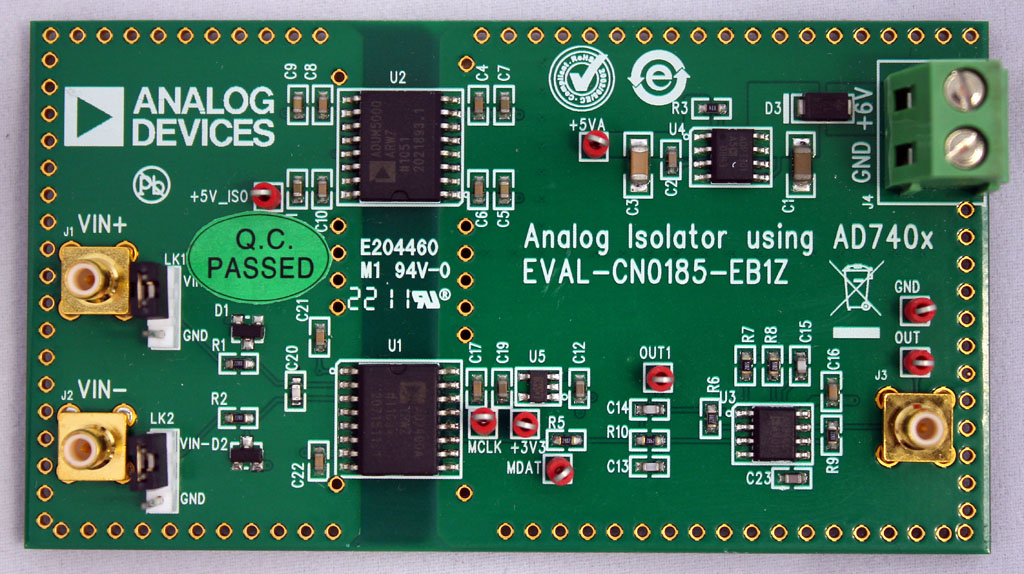

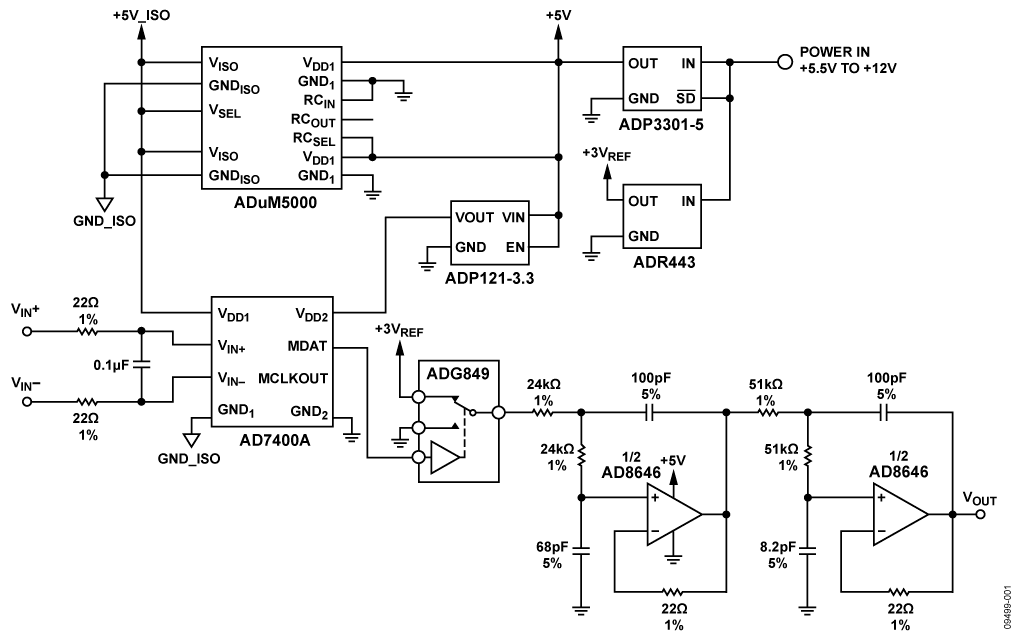

    采用隔离式Σ-Δ型调制器、隔离式DC/DC转换器和有源滤波器的新型模拟/模拟隔离器
