AD5116

量产

单通道、64位、按钮式、±8%电阻容差、非易失性数字电位计

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 标称电阻容差误差：±8%（最大值）
  • 游标电流：±6 mA
  • 可变电阻器模式下的温度系数：35 ppm/°C
  • 低功耗：2.5 μA（最大值，2.7 V，125°C）
  • 宽带宽：4 MHz（5 kΩ选项）
  • 上电EEPROM刷新时间：< 50 μs
  • 125°C时典型数据保留期：50年
  • 100万写周期
  • 2.3 V至5.5 V电源供电
  • 内置自适应去抖器
  • 宽工作温度范围：−-40℃至+125℃
  • 2 mm × 2 mm × 0.55 mm、8引脚超薄LFCSP封装

AD5116提供了针对64位调整应用的非易失性数字电位计解决方案，保证±8%的低电阻容差误差，A、B和W引脚之间的电流密度可达±6 mA。低电阻容差、低标称温度系数和高带宽等特性可简化开环应用和容差匹配应用。

新的低A-W和B-W电阻特性将电阻阵列两个极值之间的游标电阻降低至45 Ω（典型值）。

简单的按钮接口允许只使用两个外部按钮开关实现手动控制。AD5116内置自适应去抖器，可忽略机械开关中常见的触点跳动引起的无效跳动。该去抖器为自适应型，可支持各种按钮。

AD5116可以将最后游标位置自动保存到EEPROM中，因而适合需要在最后游标位置上电的应用，如音频设备等。

AD5116采用2 mm × 2 mm、8引脚LFCSP封装，保证工作温度范围为−40°C至+125°C扩展工业温度范围。

应用

  • 机械电位计的替代产品
  • 便携式电子设备的电平调整
  • 音量控制
  • 低分辨率DAC
  • LCD面板亮度与对比度控制
  • 可编程电压至电流转换
  • 可编程滤波器、延迟、时间常数
  • 反馈电阻的可编程电源
  • 传感器校准

AD5116
单通道、64位、按钮式、±8%电阻容差、非易失性数字电位计
AD5116 Functional Block Diagram AD5116 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
EVAL-AD5116SDZ

AD5116评估板

立即购买 更多内容

特性和优点

  • AD5116的全功能评估板
  • 多个测试电路
  • 各种交流/直流输入信号

产品详情

AD5116支持2.3 V至5.5 V单电源供电，适合电池供电应用及许多其它应用，保证±8%的低电阻容差误差和高带宽，同时A、B和W引脚提供最高±6 mA的电流密度。


简单的按钮接口支持手动切换，可以将最后游标位置保存到EEPROM中，因而适合需要在最后游标位置上电的应用。


可在AD5116数据手册中找到AD5116的完整规格。

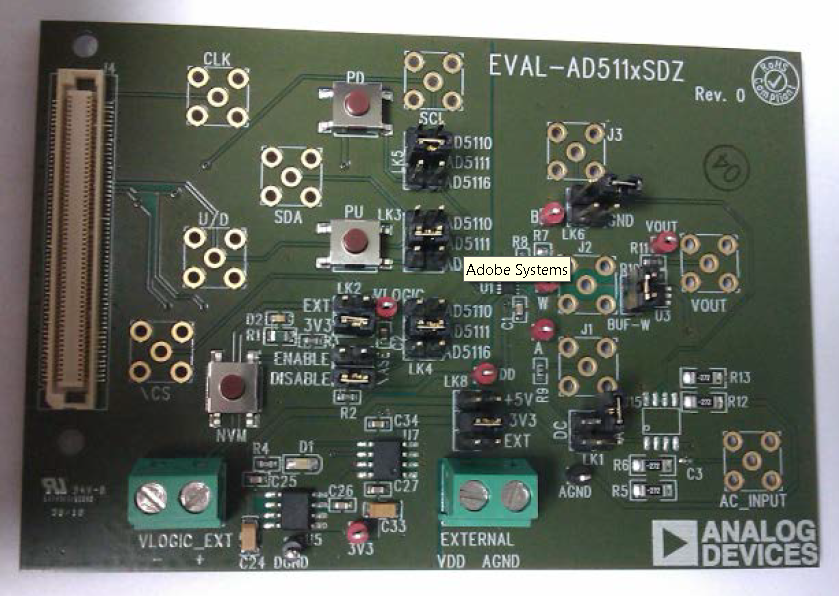

EVAL-AD5116SDZ
AD5116评估板
EVAL-AD5116SDZ

参考电路

Audio Volume Control
Audio Volume Control
Photo of EVAL-CN0226-EB1Z
CN0226 参考设计

带音量控制的便携式音频放大器

查看参考设计详情

特性和优点

  • 便携式音量控制
  • 3W D类输出驱动器
  • 64级按钮控制
CN0226
带音量控制的便携式音频放大器
Audio Volume Control
Photo of EVAL-CN0226-EB1Z
CN0405
带按钮控制的高压输出DAC
High Voltage DAC Circuit
EVAL-CN0405-EB1Z Board Photo
