LT8625S

推荐新设计使用

具有超低噪声的18V/8A降压型Silent Switcher 3

数据手册 (Rev. B)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • Silent Switcher® 3架构
    • 超低RMS噪声（10Hz至100kHz）：4μVRMS
    • 超低散粒噪声：4nV/√Hz（10kHz时）
    • 在任何PCB上具有超低EMI辐射
    • 内部旁路电容可降低辐射EMI
  • 高频下实现高效率
  • 具有高增益误差放大器的超快速瞬态响应
  • 输入电压范围：2.7V至18V
  • 输出电压范围：0V至(PVIN - 0.5V)
  • 连续输出电流：8A（最大值）
  • 最短快速导通时间：15ns
  • 精密电流基准：整个温度范围内为100μA±0.8%
    （远程检测）
  • PolyPhase®操作：多达12个相位
  • 强制连续模式能力
  • 可调及可同步频率范围：300kHz至4MHz
  • 可编程电源良好
  • 小型20引脚4mm × 3mm LQFN封装
LT8625S
具有超低噪声的18V/8A降压型Silent Switcher 3
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

技术文章 2

信息 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LT8625S
  • LT8625SP
  • LT8625SP-1
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
DC3219A

LT8625S | 具有低噪音基准电压源的18V、8A同步降压Silent Switcher

立即购买 更多内容

产品详情

演示电路3219A是一款18V、8A同步降压Silent Switcher 3，具有低噪音、高效率和高功率密度，内置LT8625S。DC3219A的输入电压范围为2.7V至18V。演示板的默认设置为1.0V，最大直流输出电流为8A。LT8625S是一款紧凑型、低噪音、低辐射、高效率和高速同步单芯片降压型开关稳压器。LT8625S采用特别设计的低噪声基准电压源和第三代Silent Switcher架构组合，以实现高效率和出色的宽带噪声性能。15 ns的最短导通时间允许在高频率下将高电平VIN转换为低电平VOUT。

如需完整文档，请填写保密协议(NDA)。请通过电子邮件将您的项目详情、公司信息和联系方式发送至 BUC_Doc_Request@analog.com。如需其它支持，请联系 ADI公司当地经销商。
DC3219A
LT8625S | 具有低噪音基准电压源的18V、8A同步降压Silent Switcher

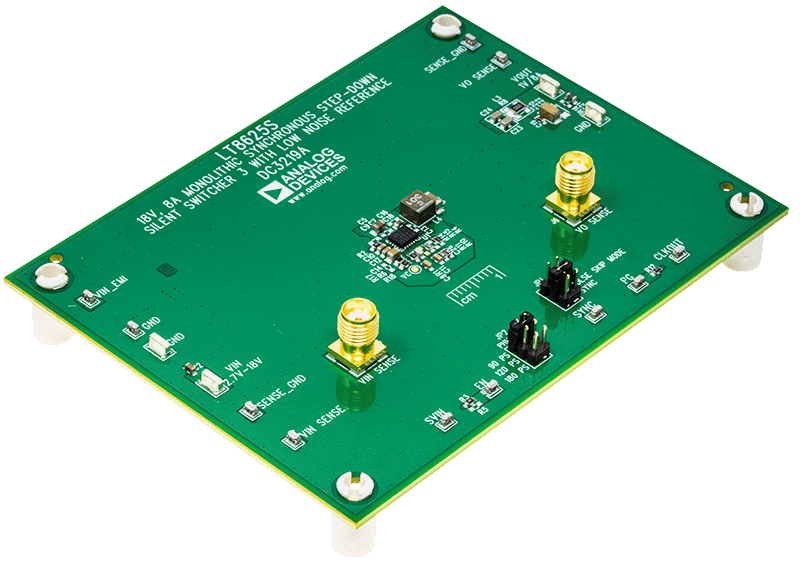

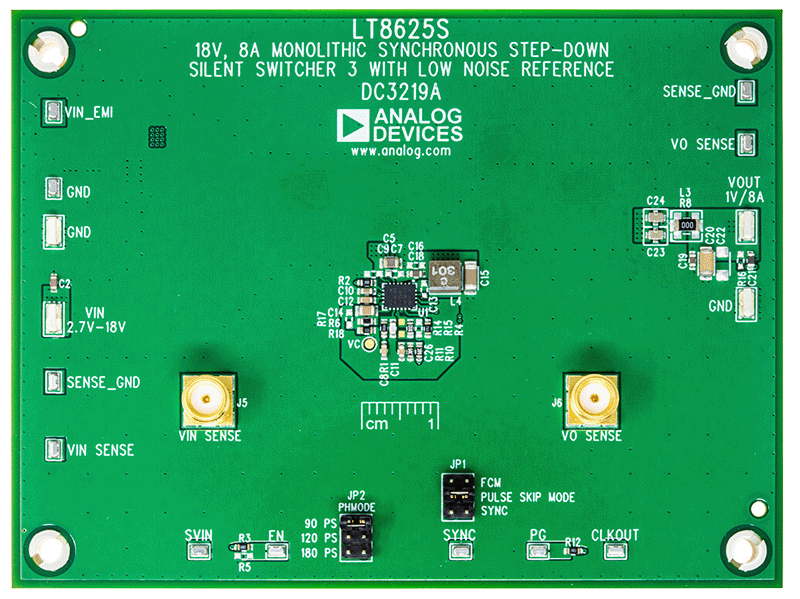

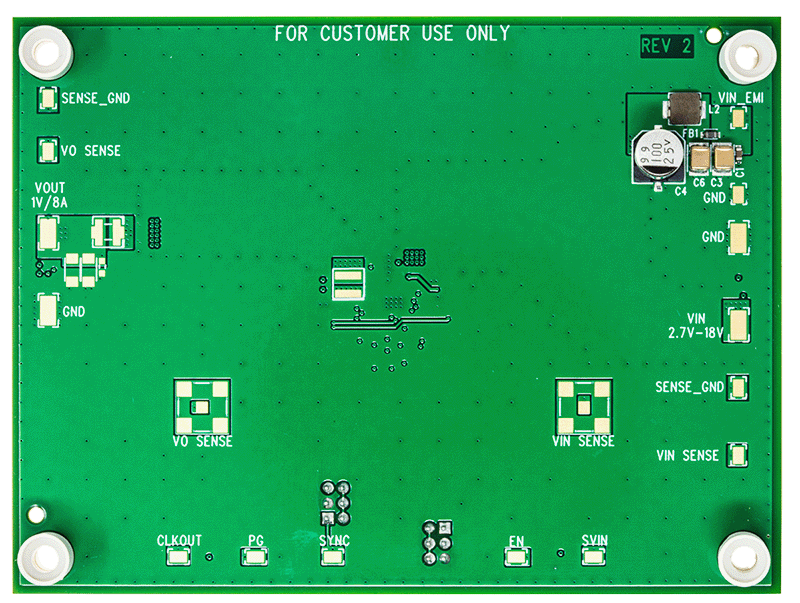

DC3219A Evaluation Board DC3219A Evaluation Board - Top View DC3219A Evaluation Board - Bottom View

参考电路

Intel Agilex 7 FPGA F-series Development Kit (Alternative Monolithic) Power Tree
Intel Agilex 7 FPGA F-series Development Kit (Alternative Monolithic) Power Tree
Intel Agilex 7 FPGA F-series Development Kit (Alternative Monolithic) 参考设计

Altera FPGA

查看参考设计详情

特性和优点

  • Intel Agilex 7 F-Series devices target a wide range of applications across many markets. This series offers transceiver rates up to 58 Gbps, advanced DSP blocks supporting multiple precisions of fixed-point and floating-point operations, and high-performance crypto blocks.
  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • Our reference designs are supported by an intuitive design tool set and IP.
  • ADI provides supporting documentation including LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly. Our team can provide samples and/or evaluation boards for quick validation that can speed time to market in the most complex applications.
  • For a complete list power designs and use cases, please contact your local FAE.
Intel Agilex 7 FPGA F-series Development Kit (Alternative Monolithic)
Altera FPGA
Intel Agilex 7 FPGA F-series Development Kit (Alternative Monolithic) Power Tree
