LT8624S

推荐新设计使用

具有超低噪声基准电压源的18V、4A降压型Silent Switcher 3

数据手册 (Rev. B)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • Silent Switcher® 3 架构
    • 超低有效值噪声（10Hz 至 100kHz）：4μVRMS
    • 超低点噪声：10kHz 时为 4nV/√Hz
    • 可在任何 PCB 上实现超低 EMI 发射
    • 内部旁路电容器可降低发射的 EMI
  • 在高频下具有高效率
  • 具有高增益误差放大器的超快瞬态响应
  • 输入电压范围：2.7V 至 18V
  • 输出电压范围：0V 至 (PVIN - 0.5V)
  • 最大连续输出电流为 4A
  • 快速最短开关接通时间：12ns
  • 精密电流基准电压源：在整个温度范围内可达到 100μA ± 0.8%
  • 差分远程检测确保负载范围内的精度
  • PolyPhase® 运行：高达 12 相
  • 强制连续模式功能
  • 可调并且可同步：300kHz 至 6MHz
  • 可编程电源正常
  • 小型 20 引脚 4mm x 3mm LQFN 封装
LT8624S
具有超低噪声基准电压源的18V、4A降压型Silent Switcher 3

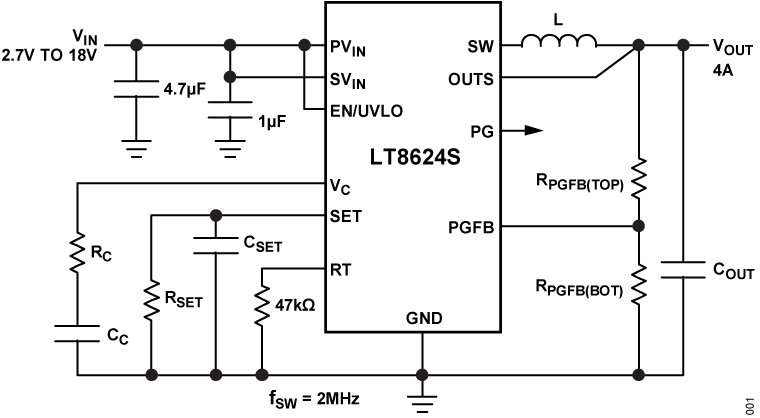

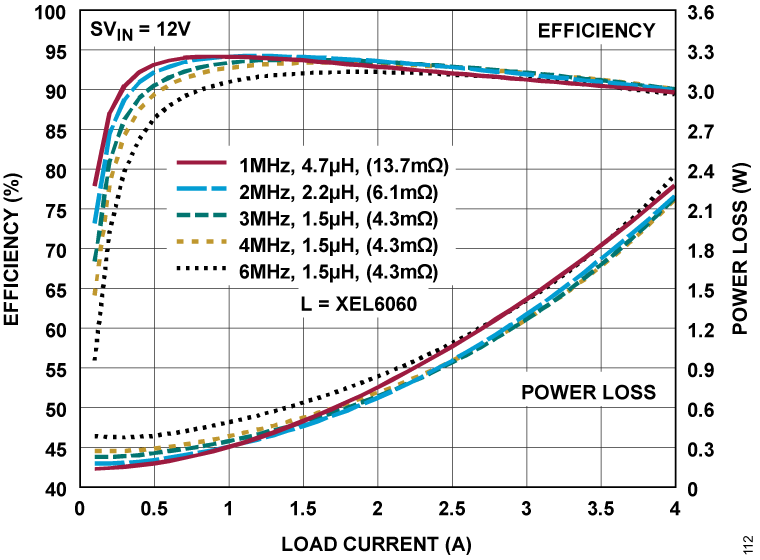

LT8622S/LT8624S Application Circuit LT8622S/LT8624S Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 3

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LT8624S
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-LT8624S-AZ-IBB

LT8624S 18V, 4A Synchronous Step-Down Silent Switcher with Ultra-Low Noise Reference Used as an IBB Converter

立即购买 更多内容

产品详情

The EVAL-LT8624S-AZ-IBB demonstration board is the inverting buck-boost topology version of the LT8624S, an 18V, 4A synchronous Silent Switcher®3 step-down regulator with ultra-low noise, high efficiency, and power density. The input voltage range of the EVAL-LT8624SAZ-IBB is 2.7V to (18V - |VOUT|). The default demo board setting is -5V for a 2A maximum DC output current with a 5V input, or a 4A maximum DC output current with a 12V input. The LT8624S is a compact, ultra-low noise, ultra-low emission, high efficiency, and high-speed synchronous monolithic step-down switching regulator used as an inverting buck-boost converter. The uniquely designed combination of the ultra-low noise reference and third-generation Silent Switcher architecture enables the LT8624S to achieve both high efficiency and excellent wideband noise performance. A minimum on-time of 12ns allows high VIN to low VOUT conversion at high frequency.

eval board
schematic 4
schematic 5
schematic 6
EVAL-LT8624S

LT8624S | 具有超低噪音基准的 18V、4A 同步降压静音切换器

立即购买 更多内容

产品详情

演示电路 EVAL-LT8624S-AZ 是一款 18V、4A 同步降压静音切换器 3，配备 LT8624S，具有超低噪音、高效率和功率密度特性。EVAL-LT8624S-AZ 的输入电压范围为 2.7V 至 18V。最大直流输出电流为 4A时，默认演示板设置为 1.0V。LT8624S 是一款紧凑、超低噪音、超低发射、高效且高速的同步单片降压开关稳压器。经过独特设计，将超低噪声基准电压源与第三代 Silent Switcher 架构相结合，让 LT8624S 能够实现高效率和出色的宽带噪声性能。凭借 12ns 的最短接通时间，能够以高频率实现高 VIN to low VOUT 的转换。

填写保密协议 (NDA) 后，即可提供完整文档。请将您的项目详细信息、公司信息和联系方式通过电子邮件发送给 BUC_Doc_Request@analog.com。可以从 ADI 公司的本地销售人员获得更多支持。
EVAL-LT8624S-AZ-IBB
LT8624S 18V, 4A Synchronous Step-Down Silent Switcher with Ultra-Low Noise Reference Used as an IBB Converter

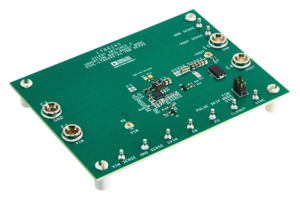

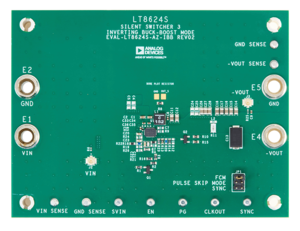

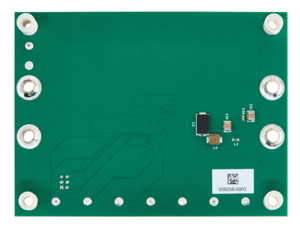

EVAL-LT8624S-AZ-IBB Angle View EVAL-LT8624S-AZ-IBB Bottom View EVAL-LT8624S-AZ-IBB Top View
EVAL-LT8624S
LT8624S | 具有超低噪音基准的 18V、4A 同步降压静音切换器
EVAL-LT8624S-AZ Evaluation Board EVAL-LT8624S-AZ Evaluation Board - Top View EVAL-LT8624S-AZ Evaluation Board - Bottom View

参考电路

Intel Agilex 7 FPGA F-series Development Kit (Alternative Monolithic) Power Tree
Intel Agilex 7 FPGA F-series Development Kit (Alternative Monolithic) Power Tree
Intel Agilex 7 FPGA F-series Development Kit (Alternative Monolithic) 参考设计

Altera FPGA

查看参考设计详情

特性和优点

  • Intel Agilex 7 F-Series devices target a wide range of applications across many markets. This series offers transceiver rates up to 58 Gbps, advanced DSP blocks supporting multiple precisions of fixed-point and floating-point operations, and high-performance crypto blocks.
  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • Our reference designs are supported by an intuitive design tool set and IP.
  • ADI provides supporting documentation including LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly. Our team can provide samples and/or evaluation boards for quick validation that can speed time to market in the most complex applications.
  • For a complete list power designs and use cases, please contact your local FAE.
Intel Agilex 7 FPGA F-series Development Kit (Alternative Monolithic)
Altera FPGA
Intel Agilex 7 FPGA F-series Development Kit (Alternative Monolithic) Power Tree
