特性
- 每路输出可提供 3A 电流的四通道输出降压型 μModule® 稳压器
- 宽输入电压范围：
- 4V 至 20V
- 2.375V 至 20V (采用外部偏置)
- 0.6V 至 3.3V 输出电压
- 每个通道可提供 3A DC 输出电流
- ±1.5% 的总输出电压调节准确度
- 电流模式控制、快速瞬态响应
- 可通过并联提供较高的输出电流
- 输出电压跟踪
- 内部温度检测二极管输出
- 外部频率同步
- 过压、过流和过热保护
- 9mm x 15mm x 1.82mm LGA 封装和 9mm x 15mm x 2.42mm BGA 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTM®4643 是一款每路输出可提供 3A 电流的四通道 DC/DC 降压型 μModule (电源模块) 稳压器。输出可通过并联形成一个阵列以提供高达 12A 的电流能力。封装中内置了开关控制器、功率 FET、电感器和支持组件。LTM4643 可在一个 4V 至 20V 或 2.375V 至 20V (采用一个外部偏置电源) 的输入电压范围内运作，支持一个 0.6V 至 3.3V (各由单个外部电阻器来设定) 的输出电压范围。该器件的高效率设计使每个通道能够提供 3A 的连续输出电流。仅需大容量的输入和输出电容器。
故障保护功能包括过压、过流和过热保护。LTM4643 采用 9mm x 15mm x 1.82mm LGA 封装和 9mm x 15mm x 2.42mm BGA 封装，并符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。
应用
- FPGA、GPU 和 ASIC 应用
- PCIe 和背面 PCB 安装
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM4643
文档
筛查
1 应用
-
全部
-
可靠性数据
-
数据手册
-
用户手册
-
信息
-
全部
-
英文
-
日文
数据手册
2
可靠性数据
1
347.53 K
用户手册
1
949.00K
信息
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
产品选型卡 2
新闻 1
非常见问题 1
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTM4643EV#PBF |
77-Lead LGA (15mm x 9mm x 1.82mm)
|
|
|
| LTM4643EY#PBF |
77-Lead BGA (15mm x 9mm x 2.42mm)
|
|
|
| LTM4643IV#PBF |
77-Lead LGA (15mm x 9mm x 1.82mm)
|
|
|
| LTM4643IY |
77-Lead BGA (15mm x 9mm x 2.42mm)
|
|
|
| LTM4643IY#PBF |
77-Lead BGA (15mm x 9mm x 2.42mm)
|
|
|
| LTM4643MPV#PBF |
77-Lead LGA (15mm x 9mm x 1.82mm)
|
|
|
| LTM4643MPY |
77-Lead BGA (15mm x 9mm x 2.42mm)
|
|
|
| LTM4643MPY#PBF |
77-Lead BGA (15mm x 9mm x 2.42mm)
|
|
- LTM4643EV#PBF
- 引脚/封装图-中文版
-
77-Lead LGA (15mm x 9mm x 1.82mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4643EY#PBF
- 引脚/封装图-中文版
-
77-Lead BGA (15mm x 9mm x 2.42mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4643IV#PBF
- 引脚/封装图-中文版
-
77-Lead LGA (15mm x 9mm x 1.82mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4643IY
- 引脚/封装图-中文版
-
77-Lead BGA (15mm x 9mm x 2.42mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4643IY#PBF
- 引脚/封装图-中文版
-
77-Lead BGA (15mm x 9mm x 2.42mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4643MPV#PBF
- 引脚/封装图-中文版
-
77-Lead LGA (15mm x 9mm x 1.82mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4643MPY
- 引脚/封装图-中文版
-
77-Lead BGA (15mm x 9mm x 2.42mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4643MPY#PBF
- 引脚/封装图-中文版
-
77-Lead BGA (15mm x 9mm x 2.42mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4643EV#PBF
量产
LTM4643EY#PBF
量产
LTM4643IV#PBF
量产
LTM4643IY
量产
LTM4643IY#PBF
量产
LTM4643MPV#PBF
量产
LTM4643MPY
量产
LTM4643MPY#PBF
量产
3月 10, 2021
- 21_0062
LTM4643 Notification of Qualification of New Mold Compound
LTM4643EV#PBF
量产
LTM4643EY#PBF
量产
LTM4643IV#PBF
量产
LTM4643IY
量产
LTM4643IY#PBF
量产
LTM4643MPV#PBF
量产
LTM4643MPY
量产
LTM4643MPY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4643EV#PBF
量产
LTM4643EY#PBF
量产
LTM4643IV#PBF
量产
LTM4643IY
量产
LTM4643IY#PBF
量产
LTM4643MPV#PBF
量产
LTM4643MPY
量产
LTM4643MPY#PBF
量产
2月 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4643EV#PBF
量产
LTM4643EY#PBF
量产
LTM4643IV#PBF
量产
LTM4643IY
量产
LTM4643IY#PBF
量产
LTM4643MPV#PBF
量产
LTM4643MPY
量产
LTM4643MPY#PBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4643EV#PBF
量产
LTM4643EY#PBF
量产
LTM4643IV#PBF
量产
LTM4643IY
量产
LTM4643IY#PBF
量产
LTM4643MPV#PBF
量产
LTM4643MPY
量产
LTM4643MPY#PBF
量产
3月 10, 2021
- 21_0062
LTM4643 Notification of Qualification of New Mold Compound
LTM4643EV#PBF
量产
LTM4643EY#PBF
量产
LTM4643IV#PBF
量产
LTM4643IY
量产
LTM4643IY#PBF
量产
LTM4643MPV#PBF
量产
LTM4643MPY
量产
LTM4643MPY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4643EV#PBF
量产
LTM4643EY#PBF
量产
LTM4643IV#PBF
量产
LTM4643IY
量产
LTM4643IY#PBF
量产
LTM4643MPV#PBF
量产
LTM4643MPY
量产
LTM4643MPY#PBF
量产
2月 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4643EV#PBF
量产
LTM4643EY#PBF
量产
LTM4643IV#PBF
量产
LTM4643IY
量产
LTM4643IY#PBF
量产
LTM4643MPV#PBF
量产
LTM4643MPY
量产
LTM4643MPY#PBF
量产
评估套件 1
DC2453A
LTM4643 演示板 | 具有可配置 3A 输出阵列的四通道降压 μModule 稳压器
产品详情

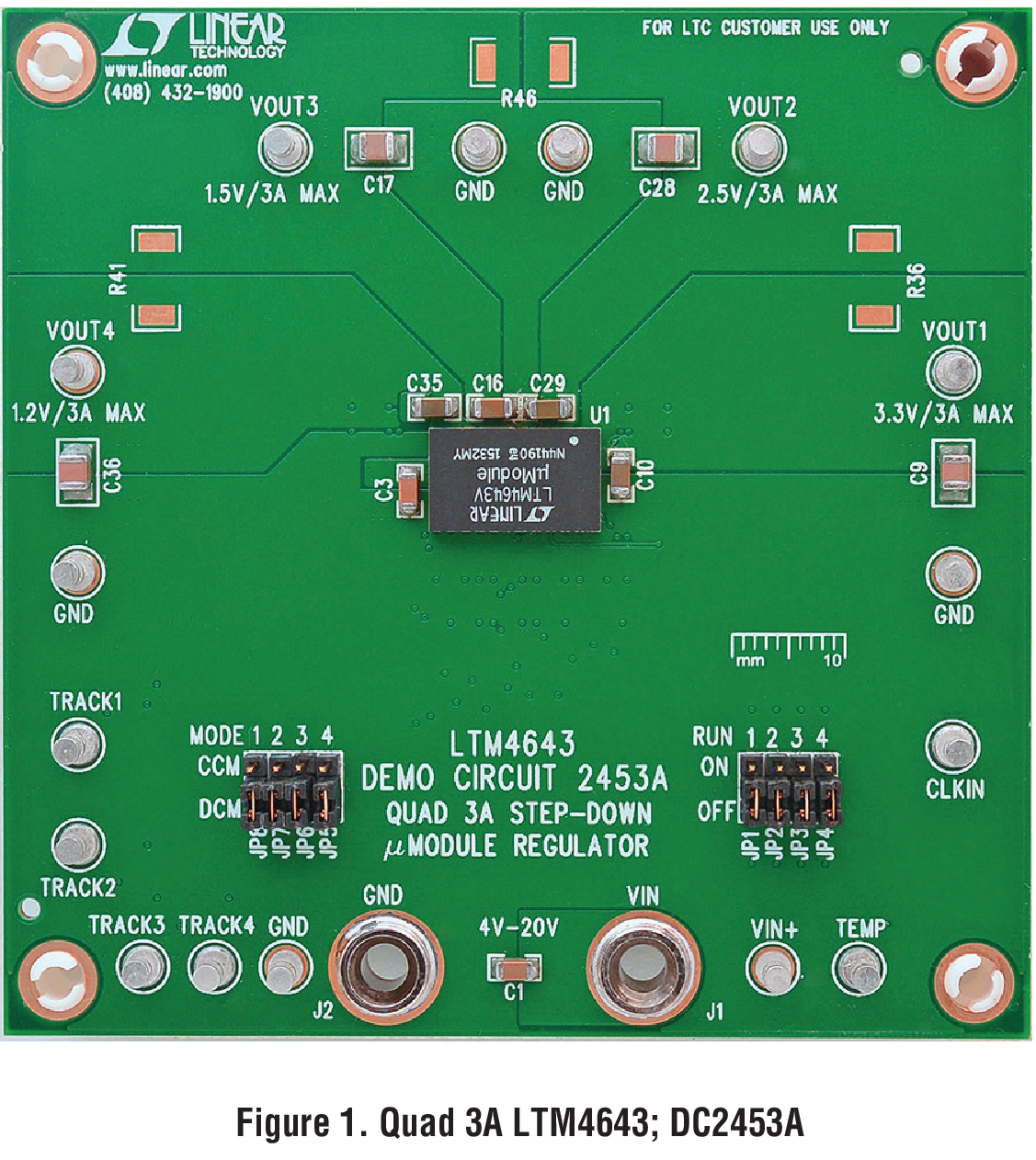

演示电路 2453A 采用 LTM4643 μModule® 稳压器，这是一款高性能高效率4路输出降压型稳压器。LTM4643EV具有4V至14V的工作输入电压范围，每相能够提供高达3A的输出电流。每个输出电压的可编程范围为0.6 V至5.5 V，但演示板可配置为提供3.3V、2.5V、1.5V和1.2V的输出电压。LTM4643EV是一款完整的DC/DC负载点稳压器，采用散热增强型15mm × 9mm × 5.01mm BGA封装，仅需几个输入和输出电容。
