英文数据手册 Rev. B
(产品技术资料帮助）
用户手册
2 查看全部

概览

优势和特点

  • 基于时间和事件的定序方案
  • 12个可编程欠压(UV)和过压(OV)比较器：精度：±0.75%
  • I2C/SMBus接口
  • 空闲电源检测
  • 单线同步允许控制器扩展至50个器件（300个电源）
  • EEPROM中的配置和故障记录
  • 整个额定温度范围内的EEPROM，额定温度为125°C，10k写入，20yr保留
  • 由LTpowerPlay® GUI提供支持
  • 故障和系统状态寄存器
  • 具有可编程延迟的复位输出
  • 宽输入电源电压范围：2.9V至16.5V
  • 28引脚QFN (5mm × 6mm)封装

    • 产品详情

    LTC®2937 是一款 6 通道电源排序器和电压监控器。利用精准的用户控制次序和时间间隔来使能或停用电源。为了在排序和监视过程中检测电源输出故障，LTC2937 可准确地监视电源的接通 / 关断延迟和输出电压电平。如果发生故障，响应动作包括电源完全关断和可任选的重启。电源故障的根本原因被记录到 EEPROM 中。对于那些具有很多电源的系统，在多个 LTC2937 器件之间采用简单的单线式连接可将排序扩展到 300 个电源。在实现成功排序和电源电压稳定之后，复位输出被拉至高电平以启动微处理器或其他的系统运作。如欲提供电源裕度测试，则可停用复位输出。一旦电源关断，则可根据需要使用集成型电流源来对缓慢衰减的电源进行放电。配置 EEPROM 支持自主型操作，并不需要借助软件。



    应用

    • 网络服务器
    • 数据存储系统
    • 电信设备
    • 高可用性计算机系统

    产品分类

    领域

    类似器件 点击在参数搜索中查看所有

    产品生命周期 icon-recommended 推荐新设计使用

    本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

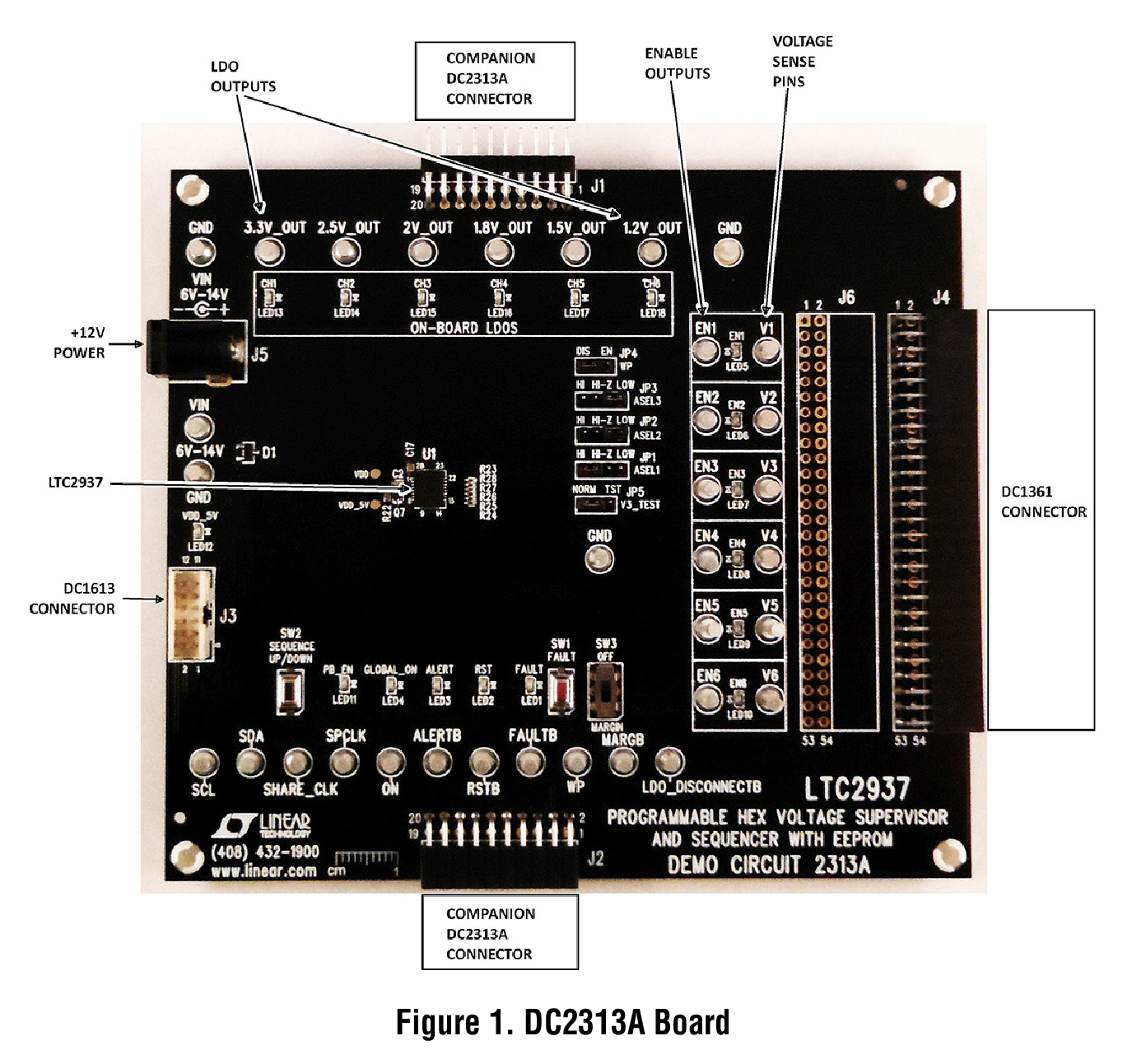

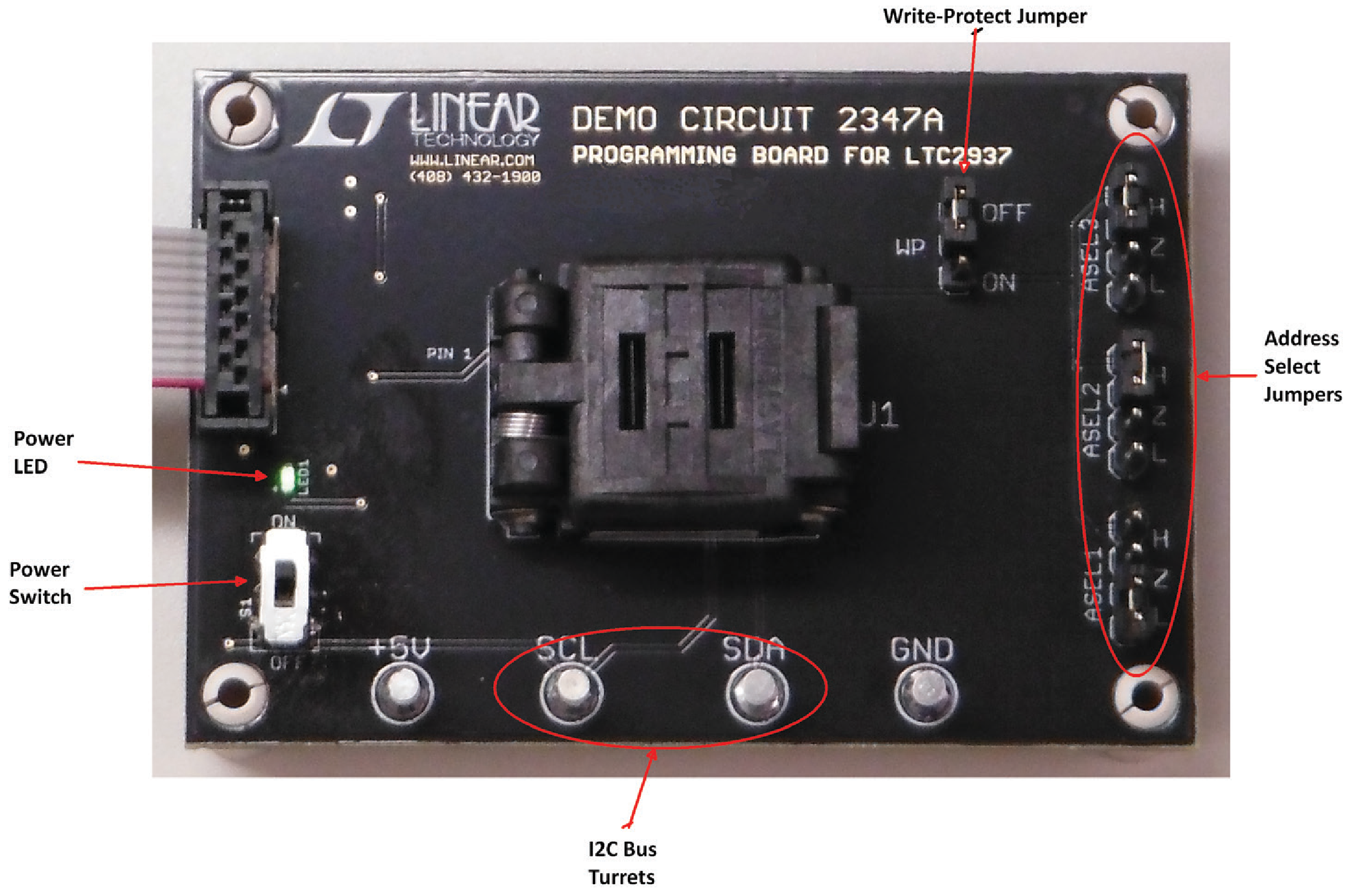

    评估套件 (2)
