特性
- 双路数字可调模拟环路，通过数字接口进行控制和监测
- 宽输入电压范围：4.5V至16V
- 输出电压范围：0.5V至3.4V
- 全温度范围内最大直流输出误差：±0.5%
- 电流回读精度：±3.5%，-20°C至125°C
- 亚毫欧姆DCR电流检测
- 集成输入电流检测放大器
- 400kHz PMBus兼容I2C串行接口
- 支持高达125Hz的遥测轮询速率
- 集成16位∆Σ ADC
- 恒频电流模式控制
- 并联和均流高达250A
- 16mm × 16mm × 5.86mm CoP-BGA封装
- 可读数据
- 输入和输出电压、电流和温度
- 运行峰值、正常运行时间、故障和警告
- 板载EEPROM故障日志记录
- 输出电压、电压时序控制和裕量调节
- 数字软启动/停止斜坡、程序模拟环路
- OV/UV/OT、UVLO、频率和定相
可写数据和可配置参数
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTM4678 是一款双路 25A 或单路 50A 降压 μModule®（电源模块）直流/直流稳压器，它具有远程可配置性，并且能够通过 PMBus（基于开放标准 I2C 的数字接口协议）对电源管理参数进行遥测监控。LTM4678 包含数字可编程模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。
利用 LTM4678 的双线串行接口，能够以可编程压摆率和定序延迟时间对输出进行裕量设置、微调以及斜升和斜降。可以读取真实的输入电流检测、输出电流和电压、输出功率、温度、正常运行时间值和峰值。不需要对 EEPROM 内容进行自定义配置。在启动时，可以通过引脚复用电阻器来设置输出电压、开关频率和通道相位角分配。提供了 LTpowerPlay® GUI 以及 DC1613 USB 到 PMBus 转换器和演示套件。
LTM4678 采用 16mm × 16mm × 5.74mm CoP-BGA 封装，并具有符合 SnPb 或 RoHS 指令的端子涂装。
应用
- 原型、生产和现场环境中的系统优化、特性鉴定和数据挖掘
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM4678
文档
筛查
1 应用
-
全部
-
数据手册
-
可靠性数据
-
信息
-
用户手册
-
设计笔记
-
全部
-
英文
-
日文
-
中文
数据手册
2
可靠性数据
1
345.11 K
信息
1
URL
用户手册
1
设计笔记
6
HTML
HTML
HTML
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
器件驱动器 1
电源参考设计 1
模拟对话 1

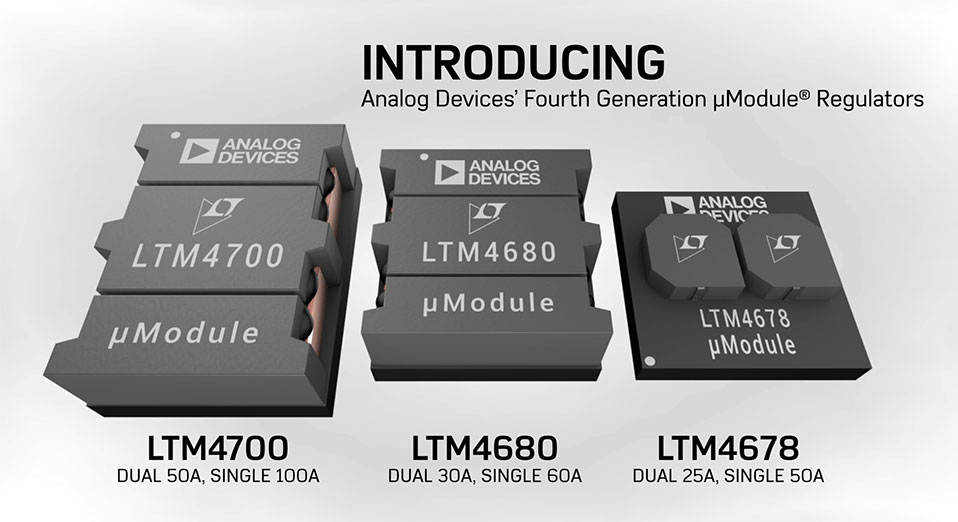

视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTM4678EY#PBF |
144-Lead BGA (16mm × 16mm × 5.86mm)
|
|
|
| LTM4678IY |
144-Lead BGA (16mm × 16mm × 5.86mm)
|
|
|
| LTM4678IY#PBF |
144-Lead BGA (16mm × 16mm × 5.86mm)
|
|
- LTM4678EY#PBF
- 引脚/封装图-中文版
-
144-Lead BGA (16mm × 16mm × 5.86mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4678IY
- 引脚/封装图-中文版
-
144-Lead BGA (16mm × 16mm × 5.86mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4678IY#PBF
- 引脚/封装图-中文版
-
144-Lead BGA (16mm × 16mm × 5.86mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
9月 13, 2022
- 22_0193
Laser Top Mark Conversion for uModule COP and TMSV_COP Packages
LTM4678EY#PBF
量产
LTM4678IY
量产
LTM4678IY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4678EY#PBF
量产
LTM4678IY
量产
LTM4678IY#PBF
量产
2月 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4678EY#PBF
量产
LTM4678IY
量产
LTM4678IY#PBF
量产
7月 15, 2019
- 19_0144
Notification of qualification of a new mold compound for the LTM4678 µModule Regulator
LTM4678EY#PBF
量产
LTM4678IY
量产
LTM4678IY#PBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
9月 13, 2022
- 22_0193
Laser Top Mark Conversion for uModule COP and TMSV_COP Packages
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4678EY#PBF
量产
LTM4678IY
量产
LTM4678IY#PBF
量产
2月 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4678EY#PBF
量产
LTM4678IY
量产
LTM4678IY#PBF
量产
7月 15, 2019
- 19_0144
Notification of qualification of a new mold compound for the LTM4678 µModule Regulator
LTM4678EY#PBF
量产
LTM4678IY
量产
LTM4678IY#PBF
量产
软件和型号相关生态系统
器件驱动器
正在寻找评估软件？您可以在这里找到
评估套件 6
DC2552A
LTM4678 演示电路 | 具有数字电源系统管理功能的双路 25A 或单路 50A μModule 稳压器
产品详情
演示电路 2552A 是双输出、高效率、高密度 µModule 稳压器，其输入范围为 4.5V 至 16V。每个输出能提供25A 的最大负载电流。该演示板具有 LTM4678 µModule 稳压器，这是一款双输出 25A 或单输出 50A 的降压型稳压器，具有数字电源系统管理功能。更多详细信息，请参阅 LTM4678 数据手册。
DC2552A 上电至默认设置，并根据配置电阻产生功率，无需任何串行总线通信。这样就可以很容易地评估 DC/DC 转换器。如欲全面了解该器件的众多电源系统管理功能，请将 GUI 软件 LTpowerPlay®下载到 PC 上，并通过 ADI 公司的 I2C/SMBus/PMBus 接口转换板 DC1613A 连接到电路板。LTpowerPlay 使用户可在运行当中重新配置器件，并将配置存储在 EEPROM 中，还可查看电压、电流、温度和故障状态的遥测数据。
资料
DC2570A
LTM4678具有数字电源系统管理功能的双路25 A或单路50 A µModule稳压器，1个LTM4678，50 A
产品详情

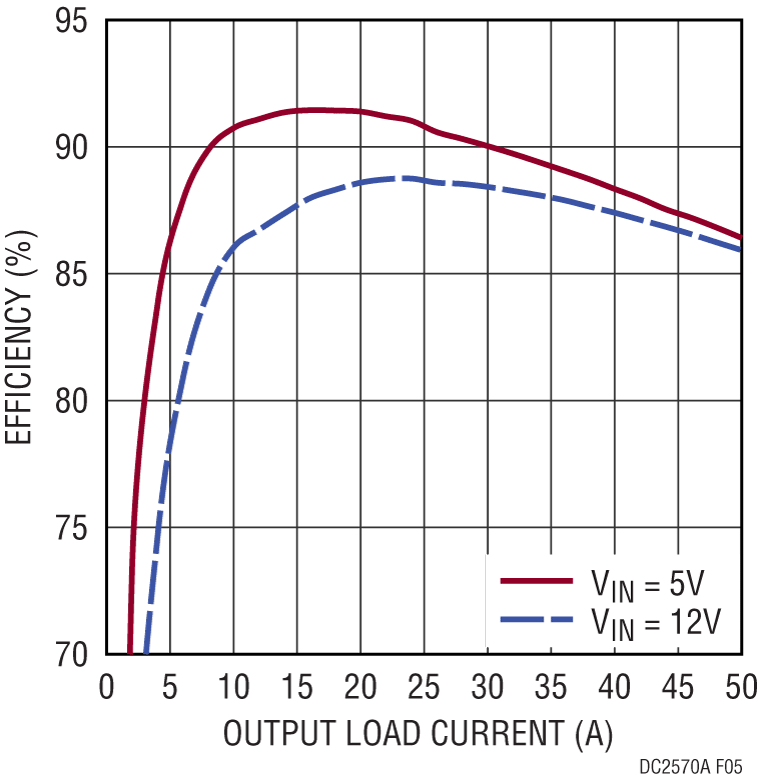

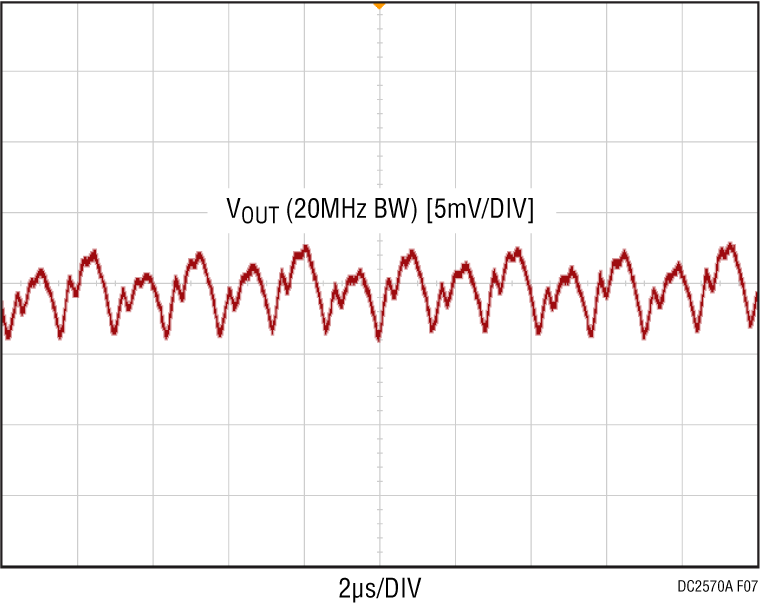

演示电路2570A是一款双路输出、高效率、高密度µModule®稳压器，具有4.5 V至16 V输入电压范围。输出电压可在0.5V至33V范围内调整并可提供最大50A负载电流。该演示板具有LTM4678 µModule稳压器，这是一款双路25 A或单50 A的降压型稳压器，具有数字电源系统管理功能。有关更多详细信息，请参见LTM4678数据手册。
DC2570A上电至默认设置，并根据配置电阻产生功率，无需串行总线通信。这样可轻松评估DC/DC转换器。如需全面了解该器件丰富的电源系统管理功能，请将GUI软件LTpowerPlay®下载到PC上并使用ADI公司的I2C/SMBus/PMBus加密狗DC1613A连接到该板。LTpowerPlay允许用户重新配置联机器件，将配置存储在EEPROM中，并查看电压、电流、温度和故障状态的遥测功能。
资料
DC2638A-A
LTM4678演示板 | 具有数字电源系统管理功能和2个LTM4678的双路25A或单路50A μModule稳压器；100A
产品详情
演示电路2638A-A是一款高效率、高密度、μModule®稳压器，具有4.5V至16V输入电压范围。输出电压可在0.5V至3.3V范围内调整，并可提供最大100A负载电流。演示板集成两个LTM4678 μModule®稳压器，LTM4678是一款双路25A或单路50A降压型稳压器，具有PMBus电源系统管理功能。有关更多详细信息，请参见LTM4678数据手册。
DC2638A-A上电至默认设置，并根据配置电阻产生功率，无需任何串行总线通信。这样可轻松评估DC/DC转换器。如需全面了解该器件丰富的电源系统管理功能，请将GUI软件LTpowerPlay®下载到PC上并使用ADI公司的I2C/SMBus/PMBus加密狗DC1613A连接到该板。LTpowerPlay允许用户重新配置联机器件，将配置存储在EEPROM中，并查看电压、电流、温度和故障状态的遥测功能。
下载GUI：可从以下位置下载软件：LTpowerPlay.
有关LTpowerPlay的更多详细信息和说明，请参考《LTm4678的LTpowerPlay GUI快速入门指南》。
资料
DC2638A-C
LTM4678演示板 | 具有数字电源系统管理功能和4个LTM4678的双路25A或单路50A μModule稳压器；200A
产品详情
演示电路2638A-C是一款高效率、高密度、μModule®稳压器，具有4.5V至16V输入电压范围。输出电压可在0.5V至3.3V范围内调整，并可提供最大200A负载电流。演示板集成四个LTM4678 μModule®稳压器，LTM4678是一款双路25A或单路50A降压型稳压器，具有PMBus电源系统管理功能。有关更多详细信息，请参见LTM4678数据手册。
DC2638A-C上电至默认设置，并根据配置电阻产生功率，无需串行总线通信。这样可轻松评估DC/DC转换器。如需全面了解该器件丰富的电源系统管理功能，请将GUI软件LTpowerPlay®下载到PC上并使用ADI公司的I2C/SMBus/PMBus加密狗DC1613A连接到该板。LTpowerPlay允许用户重新配置联机器件，将配置存储在EEPROM中，并查看电压、电流、温度和故障状态的遥测功能。
下载GUI：可从以下位置下载软件：LTpowerPlay.
有关LTpowerPlay的更多详细信息和说明，请参考《LTm4678的LTpowerPlay GUI快速入门指南》。
资料
DC2638A-D
LTM4678演示板 | 具有数字电源系统管理功能和5个LTM4678的双路25A或单路50A μModule稳压器；250A
产品详情
演示电路2638A-D是一款高效率、高密度、μModule®稳压器，具有4.5V至16V输入电压范围。输出电压可在0.5V至3.3V范围内调整，并可提供最大250A负载电流。演示板集成五个LTM4678 μModule®稳压器，LTM4678是一款双路25A或单路50A降压型稳压器，具有PMBus电源系统管理功能。有关更多详细信息，请参见LTM4678数据手册。
DC2638A-D上电至默认设置，并根据配置电阻产生功率，无需串行总线通信。这样可轻松评估DC/DC转换器。如需全面了解该器件丰富的电源系统管理功能，请将GUI软件LTpowerPlay®下载到PC上并使用ADI公司的I2C/SMBus/PMBus加密狗DC1613A连接到该板。LTpowerPlay允许用户重新配置联机器件，将配置存储在EEPROM中，并查看电压、电流、温度和故障状态的遥测功能。
下载GUI：可从以下位置下载软件：LTpowerPlay.
有关 LTpowerPlay 的更多详细信息有关LTpowerPlay的更多详细信息和说明，请参考《LTm4678的LTpowerPlay GUI快速入门指南》。
资料
DC2638A-B
LTM4678演示板 | 具有数字电源系统管理功能和3个LTM4678的双路25A或单路50A μModule稳压器；150A
产品详情
演示电路2638A-B是一款高效率、高密度、μModule®稳压器，具有4.5V至16V输入电压范围。输出电压可在0.5V至3.3V范围内调整，并可提供最大150A负载电流。演示板集成三个LTM4678 µModule®稳压器，LTM4678是一款双路25A或单路50A降压型稳压器，具有PMBus电源系统管理功能。有关更多详细信息，请参见LTM4678数据手册。
DC2638A-B上电至默认设置，并根据配置电阻产生功率，无需串行总线通信。这样可轻松评估DC/DC转换器。如需全面了解该器件丰富的电源系统管理功能，请将GUI软件LTpowerPlay®下载到PC上并使用ADI公司的I2C/SMBus/PMBus加密狗DC1613A连接到该板。LTpowerPlay允许用户重新配置联机器件，将配置存储在EEPROM中，并查看电压、电流、温度和故障状态的遥测功能。
下载GUI：可从以下位置下载软件：LTpowerPlay.
有关LTpowerPlay的更多详细信息和说明，请参考《LTm4678的LTpowerPlay GUI快速入门指南》。
资料
评估套件6
Lt Spice
参考电路 2

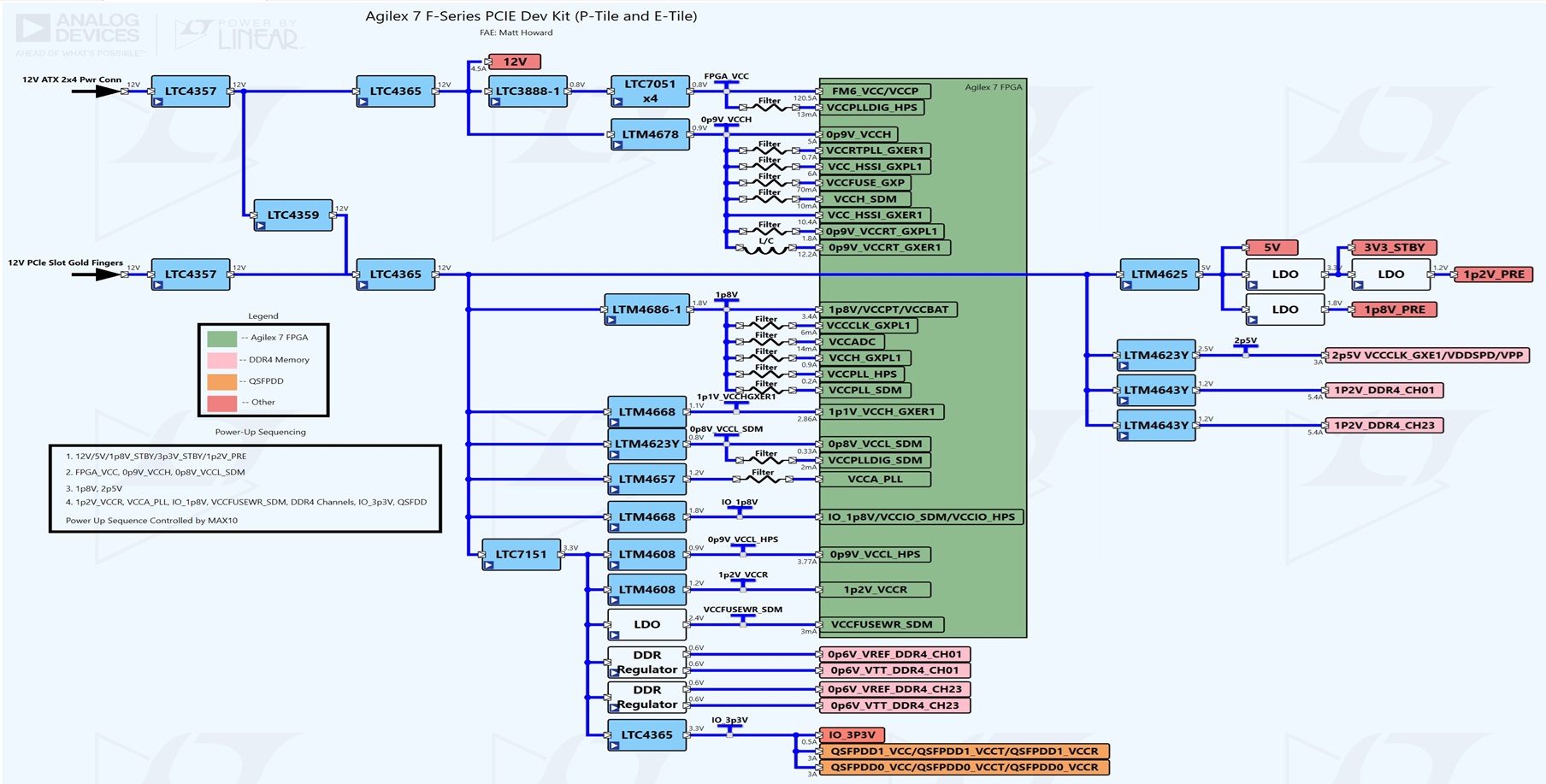

Intel Agilex 7 FPGA F-series Development Kit (P-Tile and E-Tile)
Altera FPGA
特性和优点
- Intel Agilex 7 F-Series devices target a wide range of applications across many markets. This series offers transceiver rates up to 58 Gbps, advanced DSP blocks supporting multiple precisions of fixed-point and floating-point operations, and high-performance crypto blocks.
- Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
- Our reference designs are supported by an intuitive design tool set and IP.
- ADI provides supporting documentation including LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly. Our team can provide samples and/or evaluation boards for quick validation that can speed time to market in the most complex applications.
- For a complete list power designs and use cases, please contact your local FAE.
