概览
优势和特点
- 在 <1cm2（单边 PCB）或 0.5cm2 （双边 PCB）的空间内提供完整的解决方案
- 宽输入电压范围：3.1V 至 20V
- 0.6V 至 5.5V 输出电压
- 双 5A 或单 10A 输出电流
- 针对负载、线路和温度的最大总输出电压调节误差为 ±1.5%
- 电流模式控制，快速瞬态响应
- 外部频率同步
- 多相并联，均流
- 输出电压跟踪和软启动能力
- 可选择 Burst Mode® 运行
- 过压输入和过热保护
- 电源正常指示器

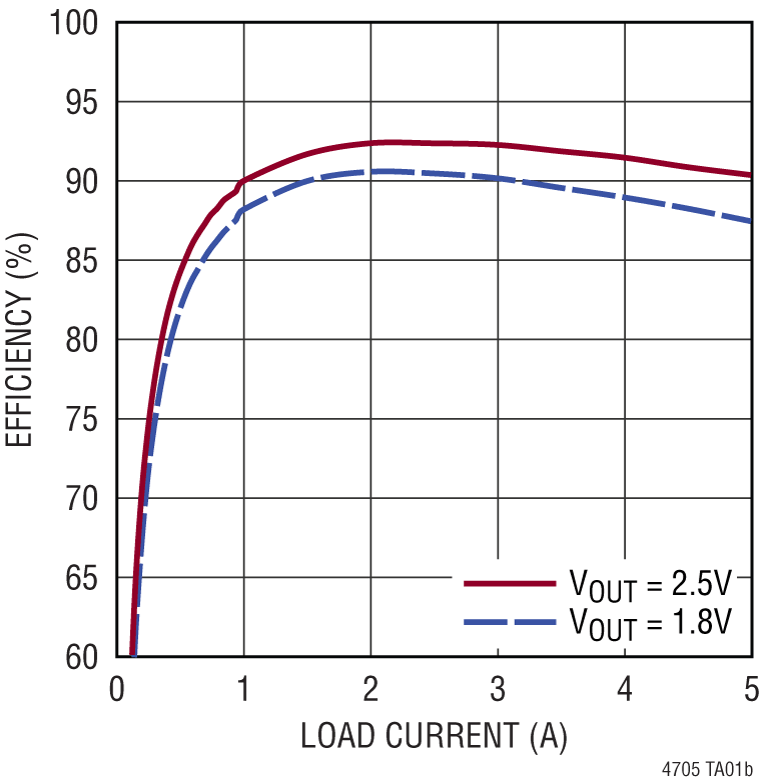

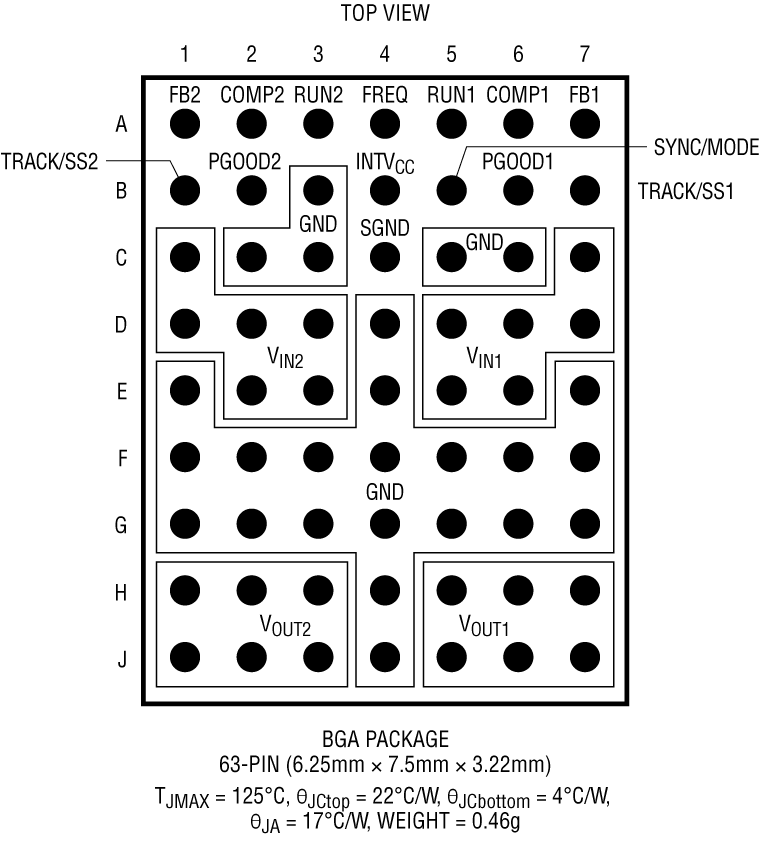

- 6.25mm × 7.5mm × 3.22mm BGA 封装
产品详情

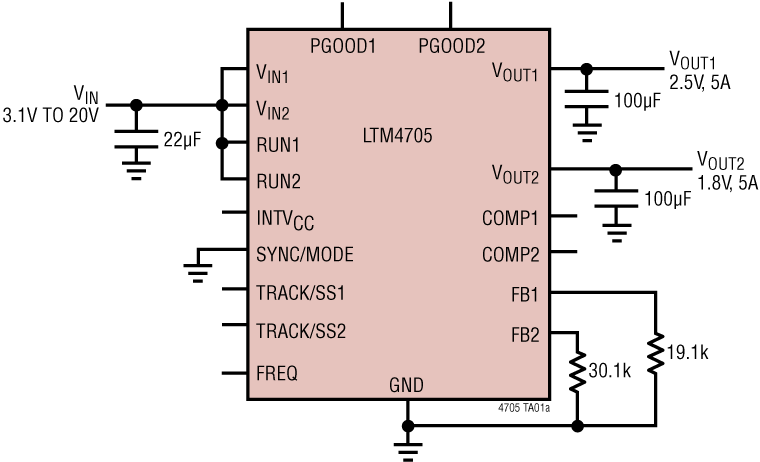

LTM4705是一款完整的双路5A降压型开关模式μModule®（微型模块）稳压器，采用小型6.25mm × 7.5mm × 3.22mm BGA封装。封装中包含开关控制器、功率MOSFET、电感和支持组件。LTM4705的工作输入电压范围为3.1V至20V，它支持0.6V至5.5V的输出电压范围，该范围由一个外部电阻进行设置。其高效率设计可提供双路5 A的连续输出电流。只需要几个陶瓷输入和输出电容。
LTM4705支持可选择的突发工作模式和用于供电电轨时序的输出电压跟踪。其高开关频率和电流模式控制可在不牺牲稳定性的情况下对线路和负载变化作出超快的瞬态响应。
故障保护特性包括输入过压、输出过流和过温保护。
LTM4705采用符合RoHS标准的端子表面。
应用
- 通用负载点转换
- 电信、网络和工业设备
- 医疗诊断设备
- 测试与调试系统
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-

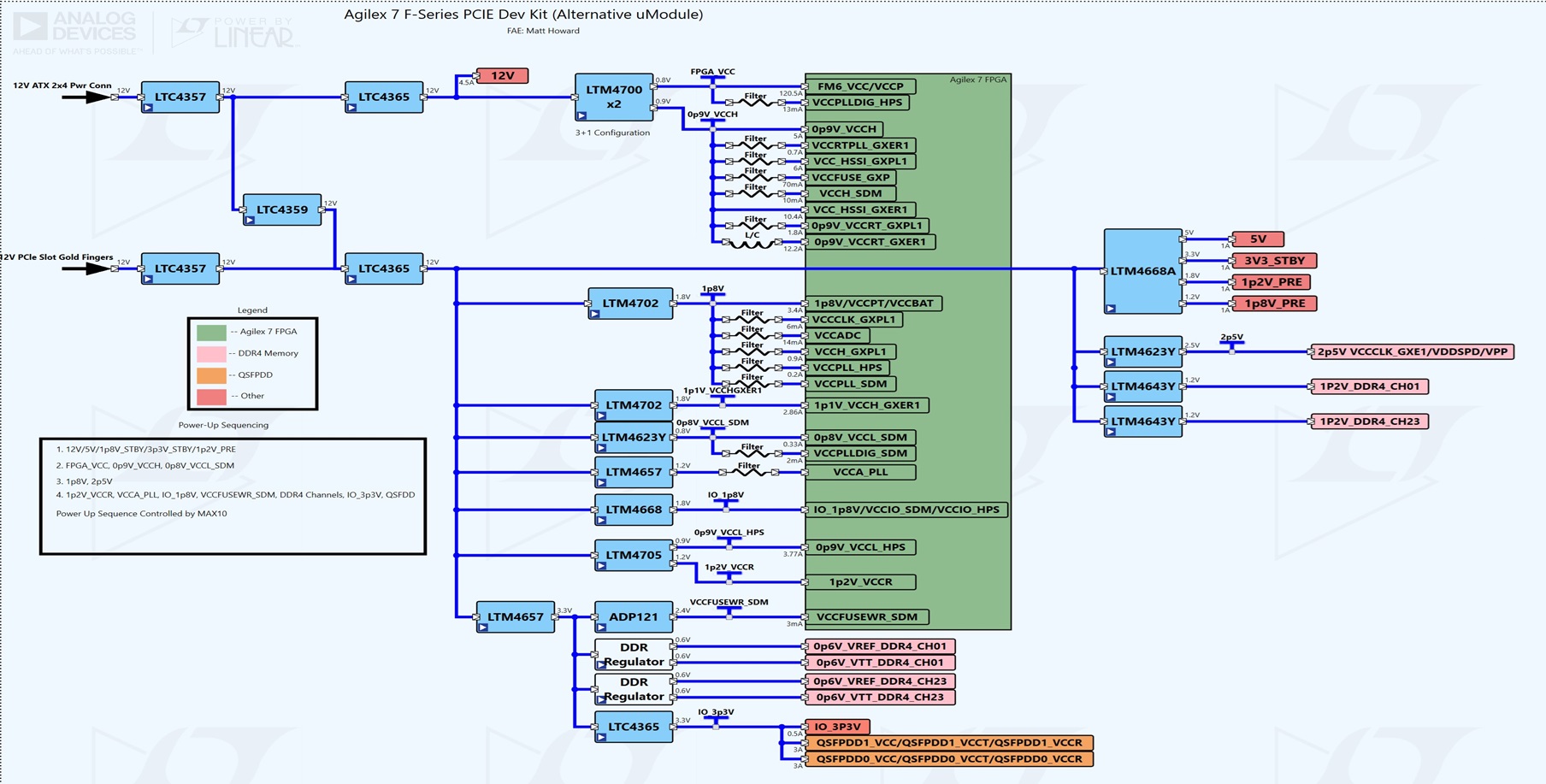

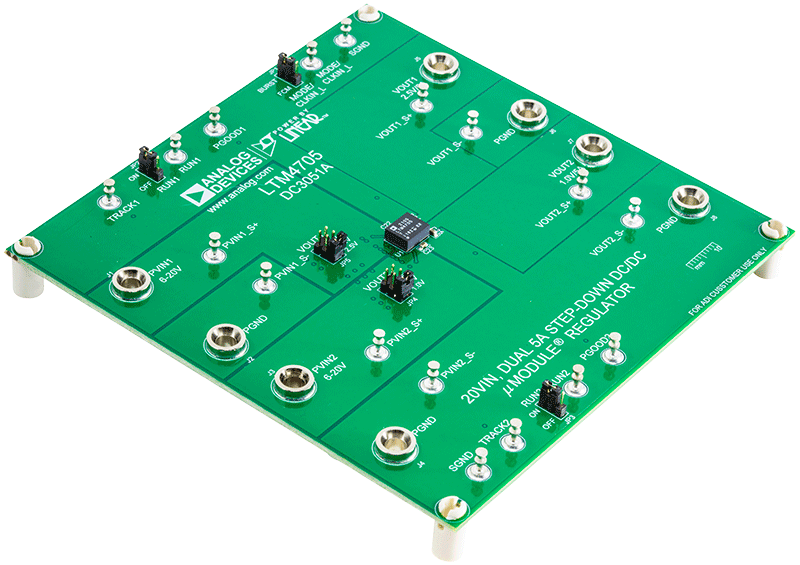

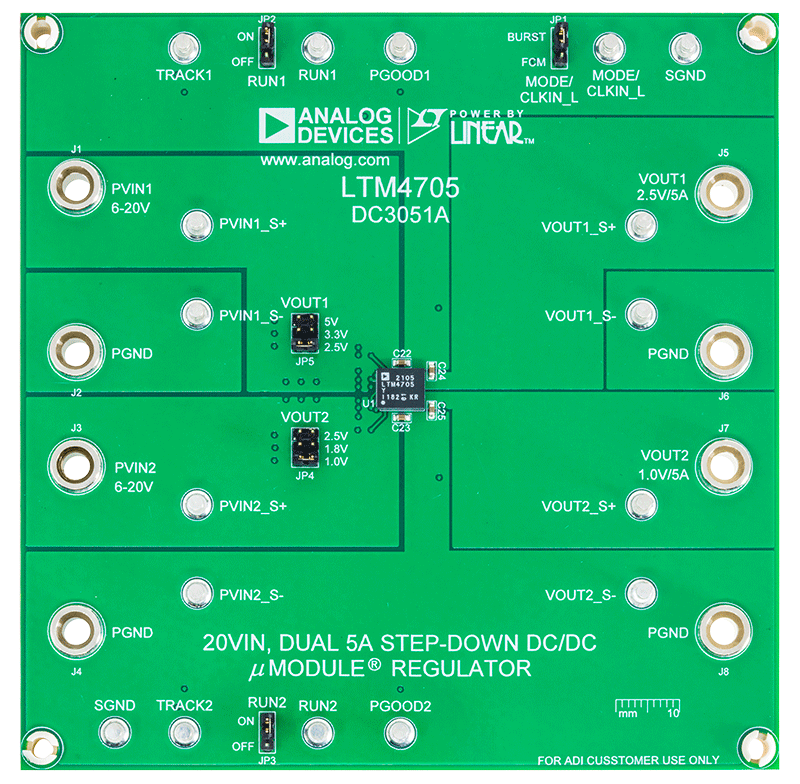

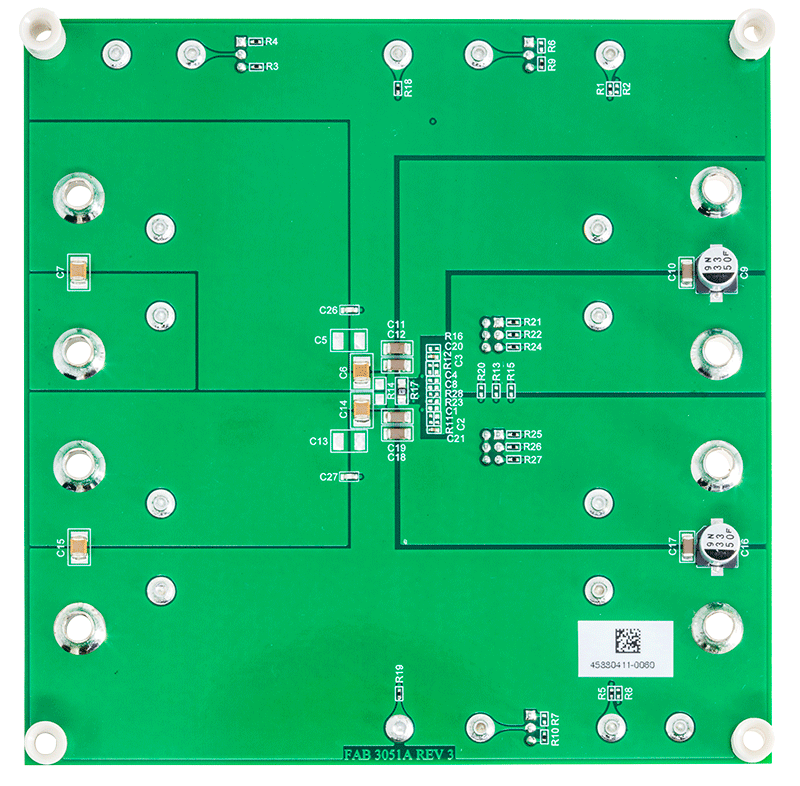

DC3051A - Demo Manual (Rev. 0)10/26/2021
工具及仿真模型
LTspice中提供以下器件型号：
LTM4705
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
LTpowerCAD中提供以下器件的设计工具：
LTM4705
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTM4705EY#PBF | 材料声明 | 质量和可靠性 | 63-Lead BGA (6.25mm × 7.50mm × 3.22mm) | |
| LTM4705IY#PBF | 材料声明 | 质量和可靠性 | 63-Lead BGA (6.25mm × 7.50mm × 3.22mm) | |
| Wafer Fabrication Data |
