概览
优势和特点
- 工作频段：433 MHz至464 MHz和862 MHz至928 MHz
- 只需很少的外部器件便可实现完整的收发器解决方案，无需TR开关
- 支持的数据速率：0.3至200 kb/s（FSK模式），0.3至75 kb/s（ASK模式）
- 采用2.3 V至3.6 V电源供电，输出功率可在-16 dBm至+13 dBm范围内以0.3 dBm的步长精度进行编程
- 高接收机灵敏度（1 kb/s时为-117.5 dBm）和高可编程输出功率(+13dBm)使得链路余量极为出色
产品详情

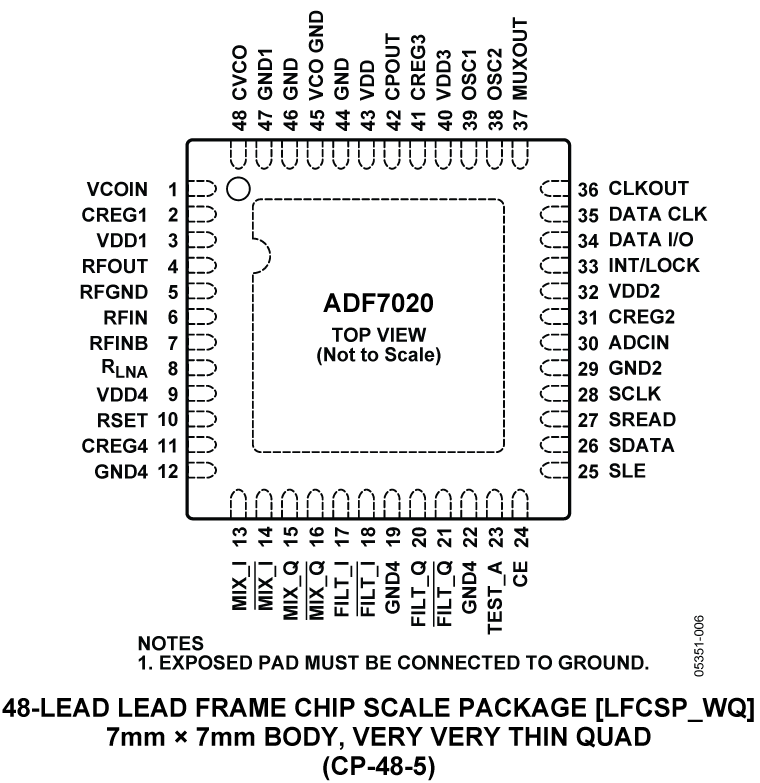

ADF7020是一款低功耗、低中频收发器，在免执照ISM频段433 MHz、868 MHz和915 MHz工作。它适合满足欧洲ETSI EN-300-220或北美FCC Part 15.247和15.249监管标准的电路应用。该器件采用2.3 V至3.6V电源供电，输出功率可在-16 dBm至+13 dBm范围内以0.3 dBm的步长精度进行编程。接收机灵敏度为-117.5 dBm（1 kb/s、FSK模式）或-110.5 dBm（9.6 kb/s）。功耗在接收模式下为20 mA，在发射模式下为30 mA（+10 dBm输出）。
其它特性包括片内VCO（电压控制振荡器）、小数N分频PLL（锁相环）、片内7位ADC（模数转换器）、数字接收信号强度指示(RSSI)、温度传感器和待申请专利的全自动AFC环路。因此ADF7020可以采用容差较低的晶振工作。掉电模式下的漏电流小于1 μA。
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
评估套件 (1)
参考资料
-
AN-1389：引线框芯片级封装(LFCSP)的建议返修程序 (Rev. 0)1/25/2016PDF652 K
-
AN-0987: 设计符合无线M-Bus标准的无线收发器系统 (Rev. 0)4/20/2010PDF363 kB
-
AN-915: ADF7020, ADF7020-1, ADF7021和ADF7025的CDR操作 (Rev. 0)5/18/2009PDF0
-
AN-917: 配合EVAL-ADF7020和EVAL-ADF7025评估板在868 MHz和915 MHz频率下使用LC谐波滤波器 (Rev. 0)6/6/2007PDF122 kB
-
AN-852: 利用ADF702x上的测试DAC实现模拟FM DEMOD、SNR测量、FEC解码、PSK/4FSK解调等功能 (Rev. 0)7/13/2006PDF371 kB
-
AN-772: 引脚架构芯片级封装(LFCSP)设计与制造指南2/1/2006
-
AN-771: ADSP-BF533 EZ-KIT Lite®与ADF70xx接口 (Rev. 0)5/9/2005PDF201 kB
-
AN-764: 用做匹配的ADF7020 RF端口阻抗值 (Rev. 0)2/10/2005PDF0
-
ADuCM3027/ADuCM3029 Ultra Low Power Microcontrollers11/10/2016PDF426 K
-
连续无创式血压解决方案4/23/2020
-
智能可穿戴医疗保健设备解决方案12/27/2016
-
ADI无线传感器网络(WSN)解决方案12/26/2016
-
ADI自动体外除颤仪(AED)解决方案12/23/2016
-
ADI病人监护仪中的典型模块脉搏血氧仪解决方案12/18/2016
-
超低功耗连接10/26/2016PDF2 M
-
CN-016412/1/2010PDF373 kB
-
无线智能计量技术8/1/2011
-
RF Meets Power Lines: Designing Intelligent Smart Grid Systems that Promote Energy Efficiency3/5/2010
-
Smart Metering Technology Promotes Energy Efficiency for a Greener World7/27/2009
-
智能化电能计量技术提升能效，让世界变得更环保1/1/2009 模拟对话
-
Wireless Short Range Devices and Narrowband Communications7/1/2007
-
Understand Wireless Short-Range Devices for Global License-Free Systems3/7/2007
-
The Use of Short Range Wireless in a Multi-Metering System12/1/2006PDF220 kB
-
Wireless Short-Range Devices: Designing a Global License-Free System for Frequencies <1 GHz3/1/2006 模拟对话
-
A Smart Modem for Robust Wireless Data Transmission Over ISM Bands (433 MHz, 868 MHz, and 902 MHz)3/1/2005 模拟对话
软件代码及系统需求
参考代码
工具及仿真模型
设计工具
ADIsimSRD Design Studio
ADI公司的ADIsimSRD Design Studio是一款非常强大的工具，在使用ADF7xxx系列收发器和发射机的典型无线系统中，可以对许多参数进行实时模拟和优化。
