ADF7023

高性能、低功耗ISM频段FSK/GFSK/OOK/MSK/GMSK收发器IC

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 超低功耗、高性能收发器
  • 工作频段
    862 MHz至928 MHz
    431 MHz至464 MHz
  • 支持的数据速率：1 kbps至300 kbps
  • 电源电压范围：2.2 V至3.6 V
  • 单端和差分PA
  • 中频带宽可编程的低中频接收机：
    100 kHz、150 kHz、200 kHz、300 kHz
  • 接收机灵敏度(BER)
    −116 dBm（1.0 kbps，2FSK、GFSK）
    −107.5 dBm（38.4 kbps，2FSK、GFSK）
    −102.5 dBm（150 kbps，GFSK、GMSK）
    −100 dBm（300 kbps，GFSK、GMS）
    −104 dBm（19.2 kbps，OOK）
  • 极低功耗
  • RF输出功率范围：−20 dBm至+13.5 dBm（单端PA）
  • 欲了解更多特性，请参考数据手册

更多细节
show more Icon
ADF7023是一款工作在862 MHz至931 MHz和431 MHz至464 MHz频段的极低功耗、高集成度2FSK/GFSK/OOK/MSK/GMSK收发器，这些频段覆盖免许可的433MHz、868MHz和915MHz ISM频段。它适合欧洲ETSI EN300-220、北美FCC (Part 15)、中国短程无线监管标准或其它类似地区标准下的电路应用。支持1 kbps至300 kbps的数据速率。

发射RF频率合成器包含一个VCO和一个输出通道频率分辨率为400 Hz的低噪声小数N分频锁相环(PLL)。VCO的工作频率为基频的2倍或4倍，可减少杂散发射。接收和发射频率合成器的带宽自动独立配置，以实现优质的相位噪声、调制质量和建立时间。发射机输出功率可以在−20 dBm至+13.5 dBm范围内进行编程，自动PA斜坡能力可满足瞬时杂散性能要求。该器件同时拥有单端PA和差分PA，支持发射天线分集。

接收机具有极佳的线性度，最大增益和最小增益时的IP3分别为−12.2 dBm和−11.5 dBm，IP2分别为18.5 dBm和27 dBm。±2 MHz偏移时，接收机抗干扰性能为66 dB，±10 MHz偏移时为74 dB。因此，该器件对高频谱噪声环境中的干扰信号具有极强的抗扰能力。接收机采用新颖的高速自动频率控制(AFC)环路，PLL能够发现并校正所恢复的数据包中的任何RF频率误差。

通过程序下载可以获得图像抑制校准方案，其专利正在审批中。该算法不需要使用外部RF源，启动后也不需要用户干预。校准结果可以存储在非易失性存储器中，供收发器后续上电使用。

欲了解更多信息，请参考数据手册。

应用

  • 智能计量
  • IEEE 802.15.4g
  • 无线MBUS
  • 过程和楼宇控制
  • 家庭自动化
  • 无线传感器网络(WSN)
  • 无线医疗保健

    • Show More Arrow image

    第三方开发商信息
    ADF70xx系列产品第三方开发商
    越来越多的公司开始开发支持ADI公司ADF70xx系列产品的广泛解决方案。 查看相关公司列表，了解有关成为第三方开发商的更多信息。
    modal bookmark icon

    {{modalTitle}}

    modal close icon

    {{modalDescription}}

    {{dropdownTitle}}

    input down arrow
    • {{defaultSelectedText}}
      • {{#each projectNames}}
    • {{name}}
      • {{/each}} {{#if newProjectText}}
    • plus icon {{newProjectText}}
      • {{/if}}
    {{#if toggleButtonDescription}}
    {{toggleButtonDescription}}
    {{/if}} {{#if newProjectTitle}}

    {{newProjectTitle}}

    {{projectNameErrorText}}

    {{/if}}

    ADF7023

    文档

    24
    overlayclose

    筛查

    1 应用

    mobileoverlaydownarrow
    • 全部
      TickIcon
    • 数据手册
    • 应用笔记
    • 第三方合作伙伴项目
    • 技术文章
    • 评估设计文件
    • 全部
      TickIcon
    • 英文
    • 中文
    resetfilter

    重置过滤器

    数据手册

    1

    PDF Vector

    pdf

    更新 05/27/2009
    英文

    ADF7023: High Performance, Low Power, ISM Band FSK/GFSK/OOK/MSK/GMSK Transceiver IC Data Sheet (Rev.C)

    打开PDF文件

    redirect
    1862 kB
    download

    下载 PDF

    应用笔记

    14

    PDF Vector

    PDF

    更新 02/08/2018
    英文
    AN-1484: Johanson Technology Impedance Matched, Integrated Passive Filter Balun for Use with ADF7023, ADF7023-J, and ADF7024 (Rev.0) redirect icon

    222.2 K

    download

    下载 PDF

    PDF Vector

    PDF

    更新 02/08/2018
    中文
    AN-1484： Johanson Technology阻抗匹配的集成式无源滤波器巴伦与ADF7023、ADF7023-J和ADF7024配合使用 (Rev.0) redirect icon

    222.2 K

    download

    下载 PDF

    PDF Vector

    PDF

    更新 03/02/2016
    英文
    AN-1394: AES Encryption and Decryption for the ADF7023 and ADF7023-J (Rev.0) redirect icon

    119.76 K

    download

    下载 PDF

    PDF Vector

    PDF

    更新 03/02/2016
    中文
    AN-1394：用于ADF7023和ADF7023-J的AES加密与解密 (Rev.0) redirect icon

    119.76 K

    download

    下载 PDF

    PDF Vector

    pdf

    更新 02/04/2014
    英文
    AN-1292: Reed-Solomon Forward Error Correction and the ADF7023 (Rev.0) redirect icon

    166 kB

    download

    下载 PDF

    PDF Vector

    pdf

    更新 02/04/2014
    中文
    AN-1292: 里德-所罗门前向纠错和ADF7023 (Rev.0) redirect icon

    267 kB

    download

    下载 PDF

    PDF Vector

    pdf

    更新 01/23/2014
    英文
    AN-1278: Autonomous IR Calibration on the ADF7023 (Rev.0) redirect icon

    131 kB

    download

    下载 PDF

    PDF Vector

    pdf

    更新 01/23/2014
    中文
    AN-1278: ADF7023上的自主IR校准 (Rev.0) redirect icon

    263 kB

    download

    下载 PDF

    PDF Vector

    pdf

    更新 01/07/2014
    英文
    AN-1276: Embedded Packet Error Rate Testing on the ADF7023 and ADF7023-J (Rev.0) redirect icon

    98 kB

    download

    下载 PDF

    PDF Vector

    pdf

    更新 01/07/2014
    中文
    AN-1276: ADF7023和ADF7023-J的嵌入式数据包误差率测试 (Rev.0) redirect icon

    313 kB

    download

    下载 PDF

    PDF Vector

    pdf

    更新 01/07/2014
    英文
    AN-1275: Rolling Data Buffer on the ADF7023 (Rev.0) redirect icon

    89 kB

    download

    下载 PDF

    PDF Vector

    pdf

    更新 01/07/2014
    中文
    AN-1275: ADF7023上的滚动数据缓冲器 (Rev.0) redirect icon

    0

    download

    下载 PDF

    PDF Vector

    pdf

    更新 05/08/2014
    英文
    AN-1309: A Range Extension Reference Design Using the ADF7023 and RFFM6901 915 MHz ISM Band Transmit Receive Module with Diversity Switch (Rev.A) redirect icon

    213 kB

    download

    下载 PDF

    PDF Vector

    PDF

    更新 05/08/2014
    中文
    AN-1309：利用 ADF7023 和 RFFM6901 915 MHz ISM 频段收发模块 ( 带分集开关 ) 实现的一种范围扩展参考设计 (Rev.A) redirect icon

    376.76 K

    download

    下载 PDF

    第三方合作伙伴项目

    1

    PDF Vector

    HTML

    更新 02/14/2015
    英文
    Short Range Transceivers Third Party Developers redirect icon

    技术文章

    6

    PDF Vector

    URL

    更新 06/20/2019
    英文
    Low Power, Low Cost, Wireless ECG Holter Monitor redirect icon

    PDF Vector

    URL

    更新 07/01/2007
    英文
    Wireless Short Range Devices and Narrowband Communications redirect icon

    PDF Vector

    URL

    更新 03/07/2007
    英文
    Understand Wireless Short-Range Devices for Global License-Free Systems redirect icon

    PDF Vector

    pdf

    更新 12/01/2006
    英文
    The Use of Short Range Wireless in a Multi-Metering System redirect icon

    220 kB

    download

    下载 PDF

    PDF Vector

    URL

    更新 07/27/2009
    英文
    Smart Metering Technology Promotes Energy Efficiency for a Greener World redirect icon

    PDF Vector

    URL

    更新 03/05/2010
    英文
    RF Meets Power Lines: Designing Intelligent Smart Grid Systems that Promote Energy Efficiency redirect icon

    评估设计文件

    2

    PDF Vector

    zip

    更新 07/20/2012
    英文
    ADF7023 Evaluation Board Guide, Gerber File, Schematic and BOM redirect icon

    7827 kB

    download

    下载 PDF

    PDF Vector

    zip

    更新 07/20/2012
    中文
    ADF7023:评估板指南、Gerber文件、原理图和BOM redirect icon

    6735 kB

    download

    下载 PDF

    没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    技术文档 16
    show more Icon

    数据手册 1

    ADF7023: High Performance, Low Power, ISM Band FSK/GFSK/OOK/MSK/GMSK Transceiver IC Data Sheet (Rev.C)
    ADF7023 Silicon Anomaly

    应用笔记 7

    AN-1484： Johanson Technology阻抗匹配的集成式无源滤波器巴伦与ADF7023、ADF7023-J和ADF7024配合使用 (Rev.0)
    AN-1394：用于ADF7023和ADF7023-J的AES加密与解密 (Rev.0)
    AN-1292: 里德-所罗门前向纠错和ADF7023 (Rev.0)
    AN-1278: ADF7023上的自主IR校准 (Rev.0)
    AN-1276: ADF7023和ADF7023-J的嵌入式数据包误差率测试 (Rev.0)
    AN-1275: ADF7023上的滚动数据缓冲器 (Rev.0)
    AN-1309：利用 ADF7023 和 RFFM6901 915 MHz ISM 频段收发模块 ( 带分集开关 ) 实现的一种范围扩展参考设计 (Rev.A)

    技术文章 6

    Wireless Short Range Devices and Narrowband Communications
    Understand Wireless Short-Range Devices for Global License-Free Systems
    The Use of Short Range Wireless in a Multi-Metering System
    Smart Metering Technology Promotes Energy Efficiency for a Greener World
    RF Meets Power Lines: Designing Intelligent Smart Grid Systems that Promote Energy Efficiency

    第三方合作伙伴项目 1

    Short Range Transceivers Third Party Developers

    评估设计文件 1

    ADF7023:评估板指南、Gerber文件、原理图和BOM

    解决方案设计及宣传手册 1

    技术和无线电设计生态系统

    第三方合作伙伴项目 1

    Short Range Transceivers Third Party Developers

    产品选型指南 1

    超低功耗连接

    器件驱动器 1

    ADF7023 GitHub no-OS Driver Source Code

    模拟对话 1

    智能化电能计量技术提升能效，让世界变得更环保

    视频

    6

    Thumbnail Image

    视频

    2019-07-10

    01:41

    Analog Devices: Gesture-controlled Wireless Electronic Shelf Label

    了解更多
    Thumbnail Image

    视频

    2018-02-01

    03:54

    Lowest Power Edge Nodes- Structural Health Monitoring

    了解更多
    Thumbnail Image

    视频

    2018-07-20

    02:30

    Structural Health Monitoring (SHM) Demo

    了解更多
    Thumbnail Image

    视频

    2016-11-04

    02:58

    Crop Connect - Environmental Monitoring for Smart Agriculture

    了解更多
    Thumbnail Image

    视频

    2017-07-10

    03:52

    Smart Crop Monitoring

    了解更多
    Thumbnail Image

    视频

    2015-03-11

    01:33

    Solutions for the Internet of Things (IoT)

    了解更多
    更多 Arrow image

    ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

    产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型

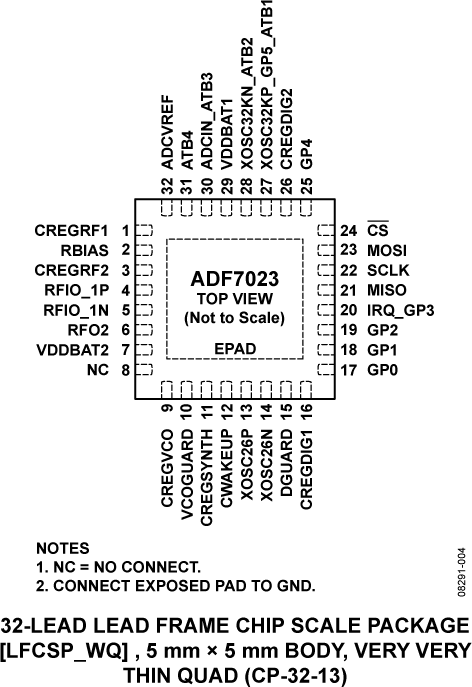

    ADF7023BCPZ 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) external-link
